А проста формула за определяне на радиуса на дъгата

Полезно е да се знае математически начин за изчисляване на радиуса на дъгата. Това е особено полезно, когато искате да маркирате точно плавна дъга с голям импровизирани компаси, а не шнур модели, след като сте наясно с три опорни точки или две основни размери.

Както е показано на фигурата в дясно, само височината и дължината на дъгата трябва да знае. Заместване на тези размери в проста формула и се изчислява радиус. След получаване на резултата, коригира разделители от размера и необходимата дърпат перфектен радиус на дъгата.

Например, ако искате да се изгради една дължина дъга от 240 мм и 30 мм по височина, се процедира, както следва:

На първо място, тези размери замести в ур. В този случай, L = 120, N = 30, така че (1202 + 302) (2 х 30) = (14400 + 900): 60 = 153 000 60 = 255.

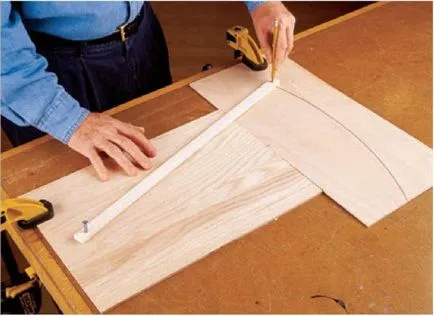

Сега правя това за радиуса на компаса, както е показано на снимката по-долу. Изравнете единия край на дъгата до средата на детайла. Прекарайте от този момент под прав ъгъл към линията на права линия и да го сложи на другия край на компаса. Сега можете да се направи перфектен дъга, която свързва трите контролни точки.
