Автоматика за котли на твърдо гориво устройство, свързване и настройка

Котли на твърдо гориво продължават да държат здраво позицията си на пазара на отоплителна техника. Актуални модели са в състояние да се възползват максимално от топлина от дърва, въглища и брикети, освен това, с минимална загуба на топлоносител да я подаде. За да се подобри ефективността, да опрости поддръжка и експлоатация прави автоматизация за котли на твърдо гориво. А много ефективен начин за контрол на процеса на горене и да се поддържа предварително зададена температура на охлаждащата течност се постига само от присъствието на допълнителен вентилатор Komandokontroller и ги контролира и циркулационна помпа.

Как работи

Изглежда много трудно да се контролира процеса на изгаряне на въглища или дърва. По всяко време, настройката на котела е много индивидуално за всеки котел се извършва ръчно и изисква много опит и умения. Един добър резултат се постига максимална ефективност в икономиката връзка гориво. Въпреки това, при определянето невалиден-голямата част от топлината се просто, излъчвана в тръбата.

Автоматизация на технологични процеси, отдавна се е превърнал рутинни за всеки друг тип котел е достигнал и котли на твърдо гориво. Оказа се, че е достатъчно да се използва много ограничен брой инструменти и сензори, за да се позволи контролиран процес на горене, повишаване на безопасността и точността на котела да се поддържа температурата на водата в отоплителния кръг.

Автоматика за котли на твърдо гориво, включват:

духаше вентилатор;
контролер;
циркулационна помпа (по избор);
Тракшън контрол (по желание).

принцип на действие Automation е много проста. Достатъчно е да се приеме струя за управление на налягане, за да се контролира количеството на входящия въздух в горивната камера, за да се гарантира оптимално режим горене и безопасността на целия котел оборудване.

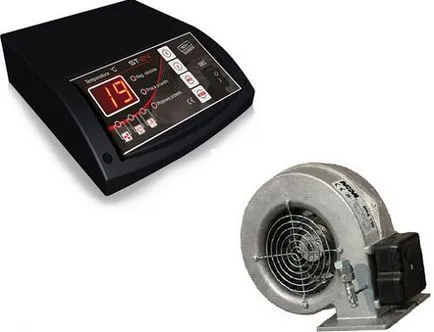

Вентилаторът е инсталиран вместо стандартната клапан, през които влиза свеж въздух в горивната камера. Контролерът следи вентилатора и в съответствие с настройки, които могат да се променя размера на входящия въздух:

Ако е необходимо, за да се получи максимална топлинна енергия, вентилаторът е включен пълна скорост и отнема голяма част от кислород въздух. активен изгарянето на гориво придружава от увеличаване на топлинна мощност
В режим на работа, вентилаторът преминава в умерено темпо и горене подкрепа на оптималното ниво, необходимо за достигане на желаната температура на охлаждащата течност.
В случай на нагряване или намаляване на целевата температура на водата в вентилатор верига се спира и без достъп на кислород едва тлеещ гориво, разпределяне на минимално количество топлина.

Такъв цикъл се повтаря отново и отново, въпреки че осигурява стъпка, но редовна проверка на горенето.

Референтните данни за контролера са температурен сензор четения в водата в котела. Всъщност това е достатъчно, за да се гарантира нормалното функциониране на автоматизацията. В допълнение, някои видове автоматичен контрол на температурата на изгорелите газове, които влизат в комина, температурата извън къщата и вътре в помещенията. В този случай осигурява допълнителна защита и сигурност, както и възможност за разширена настройка котел с автоматично коригиране на целевата температура на водата в котела, възможност за контрол отопление за поддържане на комфортна температура в къщата.

В допълнение към контролираното оборудване може да управлява циркулационна помпа вентилатор, за да се улесни постоянна и равномерна топлина разпространение на отоплителния кръг. Чрез увеличаване или намаляване на скоростта на вода във веригата може да повлияе на ефективността на топлопредаване от горивната камера на охлаждащата течност пряко увеличаване на ефективността на котела.

Сред допълнителните функции солидна блок за управление на котела на гориво може да включва:

GSM-модул за дистанционно управление на котела и възможността за отдалечено инсталиране.
Планирането на котела, график на желаната температура в зависимост от времето на деня и ден от седмицата.
Въвеждането на Котли на твърдо гориво като цяло "умен дом" система за контрол.

Схемата на автоматизацията

С автоматизация за котли на твърдо гориво, вече не е необходимо постоянно да и самостоятелно да контролира нейното функциониране, правилен монтаж на щори, се тревожи за това, че горивото ще се губи или явно неефективна. В допълнение, ние се получи реална икономия, защото с фина настройка и постоянен контрол на горене харчат по-малко се използва ефективно и целенасочено. Контролерът следи състоянието на водите и контролира процеса на горене в продължение на 24 часа в денонощието, всеки ден по време на целия сезон oteplitelnogo.

Цената на автоматизация за котли на твърдо гориво, ако вземете предложението на средния клас на сравнима с цената на горивото за отопление сезон половината или дори една трета. Ако приемем, че при използването на контролера пести гориво за отопление, оборудването ще се изплати само за два-три сезона. И все пак, основното предимство е, че потребителят не трябва, както и преди, всеки половин час, за да се провери работата на съоръжението и да го коригира с надеждата за получаване на желаната температура на водата, макар и с голяма грешка.

Автоматика за котли на твърдо гориво, обикновено произвеждани от производители, които не са пряко ангажирани в производството на котли. Той фирми и компании, специализирани в принцип на автоматизация. Поради това, че ще бъде полезно да се знае, в списъка на най-често срещаните и вече доказани производители на джойстика на пазара.

Гора (Atos)

Произведено в Полша;
Захранване: 220V / 50Hz;
Помпа щепсел Мощност: до 130W;
Вентилатор мощност 130 W;
охлаждащата течност температурен диапазон настройка: 35-80oS;
точност на измерване на температура: 1 ° C
настройка на температурата на закрито: 25-50oS;
Сигнализация изход пи на предварително определен температурен интервал;
Реле изходен сигнал по-нататък;
Ръчна настройка целеви температури и контрол на циркулационната помпа.
Прогнозна стойност: 6750 рубли.

Автоматизация от Полша е работил добре, във връзка с различни по вид и изграждане на отоплителни котли 25-50 кВт мощност. Сред предимствата на възможност за запалване на гориво при всякакви метеорологични условия, повишаване на ефективността на котела, като се поддържа постоянна температура на охлаждащата течност, според зададената стойност.

Блокът за управление е компактен, с прост интерфейс и ще избере две числа за монтаж на всички ключови параметри.

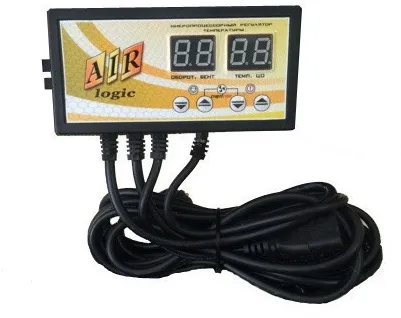

Производител: Украйна;
Захранване: 220V / 50Hz;
Помпа щепсел Мощност: до 450 W;
Вентилатор мощност 220 W;
охлаждащата течност температурен диапазон настройка: 40-85oS;
точност за измерване на температура: 0.1oS
настройка на температурата на закрито: 20-45oS;
Прогнозна стойност: 3000-3500 рубли.

Компактен управляващи блокове автоматични котли на твърдо гориво. Позволява инсталиране и управление на мощна циркулационна помпа и вентилатор със съответните текущата натоварване 2 и 1 усилвател, токове на натоварване се разрешава да бъдат променени, за да 5А.

Произведено в Полша;
Захранване: 220V / 50Hz;
Помпа щепсел Мощност: до 200W;
Вентилатор мощност 200 W;
охлаждащата течност температурен диапазон настройка: 30-80oS;
точност на измерване на температура: 1 ° С;
настройка на температурата на закрито: 20-45oS;
Ръчна настройка целеви температури и контрол на циркулационната помпа.
Прогнозна стойност: 6500-7250 рубли.

Функционален блок за управление с практическа тялото защитен от прегряване. Удобен за потребителя интерфейс. Наличието на дисплея и разширена комплект ключове прави по-лесно за конфигуриране и контрол на автоматизация на котела.

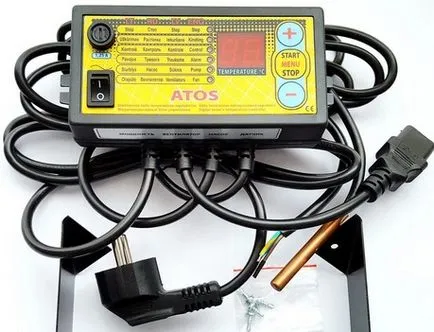

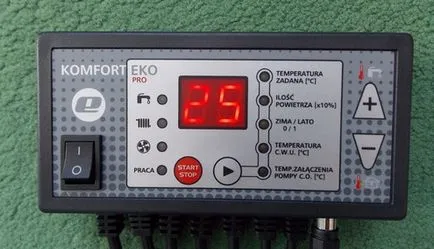

Еко комфорт

Произведено в Полша;
Захранване: 220V / 50Hz;
Помпа щепсел Мощност: до 300 W;
Вентилатор мощност 300 W;
охлаждащата течност температурен диапазон настройка: 35-80oS;
точност на измерване на температура: 1 ° С;
настройка на температурата на закрито: 20-45oS;
Прогнозна стойност: 7900-8200 рубли.

Блокът за управление компактен с инсталацията на котелното тяло с прости контроли и двуцифрено набиране. Тя ви позволява да персонализирате работата на котела в зависимост от зададената желаната температура в затоплена стая. Тя осигурява на котела от прегряване и замръзване.

Как да се свържете и да конфигурирате

Монтаж на всеки автоматизация на твърдо гориво е почти същото. Трябва да се извърши серия от прости стъпки:

Поставете блока на автоматиката обсега на горещи точки. Не е необходимо да инсталирате уреда в автоматичното ограничаване близост до котела или по своя случай. По-важно е да го определят, така че да се избегне прегряване, дори и с възможните аварийни ситуации. Максималното разстояние, посочена допустимата дължина на кабела за свързване на вентилатора, циркулационната помпа и сензори, които могат да бъдат от 2 до 10 метра.
Прикачване на вратата вместо капака на горене пепел или в готова отвор за вентилатор за подаване на въздух. За по-стари модели на котли трябва ръчно да намалят и да се подготвят дупката за вентилатора. В съвременните котли, инсталацията се извършва в съответното място.
Задайте датчика за температурата на охлаждащата течност. Най-добре е за директно измерване на температурата на водата в котела или топлообменника в основната топлоизточника акумулатор. За тази цел, в котли често предвижда специален лагер седалка или дълбочина дупка от 60 мм. Ако не можете да отстраните сензора на топлообменника, че тя се прехвърля към изходната тръба на котела, през които протича най-горещите охлаждащата течност. Най-често производителят препоръчва да се използва термо яка за по-добър контакт.
Свързване чрез силовите и сигналните проводници цялото оборудване към контролера. За фен циркулационни наос и сензори, предвидени съответните двойки клеми, монтирани на единица жилища автоматизация. Тяхната етикетиране и предоставяне трябва да се проверява срещу инструкциите от производителя.
Задайте началните инфузии: целевата Температурата на охлаждащата течност. Максималните и минимално количество въздух, подаван към вентилатора горивната камера. Граници на промяна в температурата на водата в котела.

програмиране алгоритъм и автоматично устройство за управление tverdoplodnyh настройки котли монтирани от производителя и описани подробно в инструкциите.
