Барометър - устройство за измерване на атмосферно налягане. барометър и течни - - метален живак барометри са най-често в хигиенни изследвания.
барометър вариации атмосферното налягане се възприемат метална кутия кръг с вълнообразни стени (барометър кутия), от която се отстранява въздуха (фиг.). Еластичните стените на кутията, когато завоя под налягане, с намаляване на излизащата. Предавателна система свързана със стената на устройството със стрелка. Последните точки на инструмент мащаб градуирани в милиметри живачен стълб, стойността на атмосферното налягане. Mercury барометър е U-образно извита стъклена тръба, в която живак; атмосферно налягане се определя от разликата в нивата на живак в дълги и къси сегменти на тръбата.
За непрекъснато наблюдение на промените в атмосферното налягане се използват samozapisyvayuschie устройства - barographs. колебания на атмосферно налягане, записани на лентата поставя на въртящ се барабан.
Атмосферно налягане обикновено се измерва в милиметри живачен стълб (mm Hg. V.) И милибара (мбара). 1 мбар = 0.75 mm Hg. Чл. 1 mm Hg. Чл. = 1.33 мбара.
Барометър (от гръцката Baros -. Тежест и metreo - измерва) - устройство за измерване на атмосферно налягане. Времето и хигиена практика най-широко живак В. Има три живак AB система (Фигура 1.): пан (1) на сифона (2) и-сифон (3).
В момента се прилагат само за панорамен изглед и пан-сифон барометри. В неподвижна чаша Б. компенсира мащаб атмосферно налягане се определя директно от положението на живак стъклена тръба (по скалата отложен върху метална конструкция Б.). пренасочване чаша Б. преди наблюдаване предварително специално винт (в долната част на устройството) определяне на нивото на живак в чашата от нулевата точка. В-сифон Барометри атмосферно налягане стойност, измерена от разликата във височината Hg дълги (запечатан) и къси (отворени) завои. Барометър позволява четения в рамките на 0,05mmrt. Чл. С помощта на винтове, върху която е разположено на дъното на нивото на чаша Б. кожа живак в краткосрочен (отворен) на коляното резултата на нулевата точка и след това броят барометър. За определяне на десети от милиметъра на живак (в хигиеничен практика това се случва сравнително рядко) е подвижен метален пергел мащаб. Намерено числови изражения атмосферно налягане посредством изчисления, необходими за специална таблица причина 0 °. Температурните корекции на барометъра може да бъде доста съществени. Барометри поставени далеч от източници на топлина (печки, бойлери, слънцето), както и врати и прозорци.

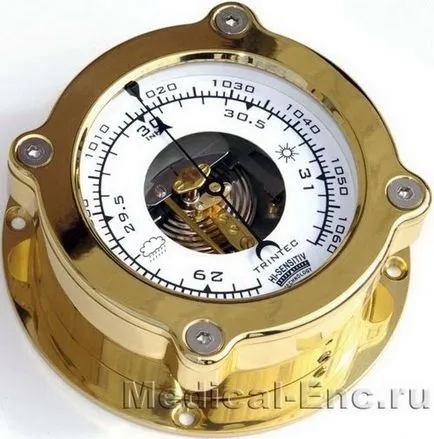

Много удобен за наблюдение, особено в полеви условия, металната барометър (фиг. 2). Това е по-малко точни, отколкото живак барометър, с който е обикновено се проверява. Метална тръба Bourdon, извити под формата на подкова или повече метална подложка с вълнообразни стени, от която въздухът се отстранява и се променя неговия обем, когато се деформира налягането. Тази деформация се предава чрез система от лостове стрелка, която показва степента на стойността на атмосферното налягане.
Понастоящем над атмосферното налягане обикновено се изразява в международни единици - милибара (MB). 1 MB е 0.75006 mm Hg. Чл. и 1 mm Hg. Чл. Тя отговаря на 1.3332 MB. За да се превърне мм живачен стълб до милибара има специални таблици.
Barograph - barograph атмосферно налягане за непрекъснат запис. Само барометър barographs използвани в хигиенни практики (фиг. 3). Техният принцип на действие се основава на деформацията на пакета под въздействието на атмосферни промени в налягането от 5-7 барометър кутии свързани заедно; тази деформация се прехвърля на система от лостове писалка рекордер. С увеличаване на атмосферно -; на налягането барометър кутии са компресирани и лоста с писалка е издигната; когато полето за натиск от действието на пружината, поставена вътре в тях са разширени и химикалката тегли чертата. Записване налягане съставен писалка единица на специален завършва в милиметри живачен стълб или милибара хартиена лента поставят върху въртящ се барабан barograph. Има бар графики с дневна и седмична растение. За да се елиминира ефекта на температурата върху barograph доказателства те добавя биметален кондензатори. Barographs поставени далеч от източници на топлина и защита от пряка слънчева светлина.
Фиг. 1. Системи живачни барометри. Н - височина на колоната с живак, съответстваща на атмосферното налягане.
Фиг. 2. Механизъм барометър (схема): 1 - барометър кутия; 2 - пружина; 3 - прът; 4 - лост манивела; около - стрелките наляво и надясно; 6-стрелецът; 7 - шарнирно верига; 8 - спирална пружина; 9 - Скала.
Фиг. механизъм 3. barograph (схема): 1 - рекордера лост; 2 - колона барометър кутии; 3-5 - пръти и лостове система.
