Здравейте скъпи приятели!

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
В тази статия, ние ще разгледаме един скрин с открит кант фронтове и с дебели страни и хоризонти.

По принцип, за такива продукти, много удобен за използване дебело парче. тъй като те дават този мебели красив външен вид.

Направете си салон - удоволствие, защото неговият дизайн е доста проста.

По този начин, ние считаме, чертежи на гърдите.

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си

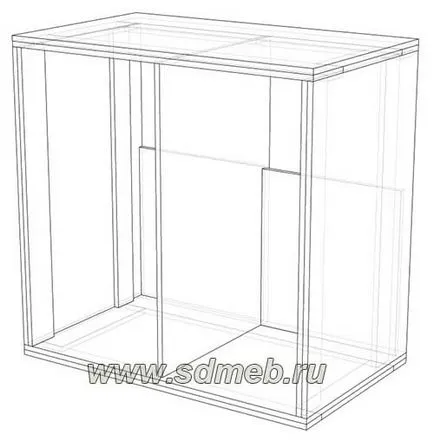

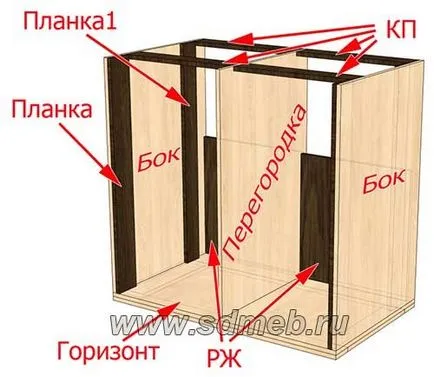

Скрин състои от удебелена хоризонт, капак и страни, както и, тя има дял, каишка калъф, лента при уплътняването (те служат като места за свързване на телескопични пързалки за чекмеджета), профилите. чекмеджета и фасади.

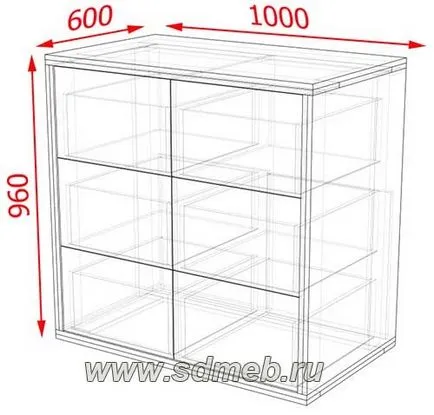

Размери в гърдите (на корицата) - 1000 мм ширина и 600мм - дълбочина (в кутията са пропуски във всяка измерение двадесет милиметра). Общата височина на гръдния кош - 960мм.

Долната хоризонта има размери: 980h580 (ММ), и се използва за уплътняващи ленти (между другото, всички лентите да се сгъсти, могат да бъдат отрязани от различен цвят остатъци ПДЧ):

  • Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
    980h80 (2 части)
  • 420h80 (2 части)

За сгъстяване покриващите лайстни са използвани:

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си

Дълбочината на предните и задните релси за сгъстяване е 150 и 100 мм (съответно), така че те дори са леко се припокриват ленти жилища, чрез които винтове закрепени към кутията.

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Освен това, тъй като на хоризонта и капака имаме дебелина от 32 mm (тъй като те са двойно), а след това височината на стените, както и височината и planki1 ленти, ще бъде равен на:

Размерите на дъските на корпуса ще бъде равен на:

(980-32-16): 2 = 466 (mm) където: 980 mm - ширина общо гърдите канал, 32 mm - дебелина на двете му страни, 16 mm - дебелината на преградните стени.

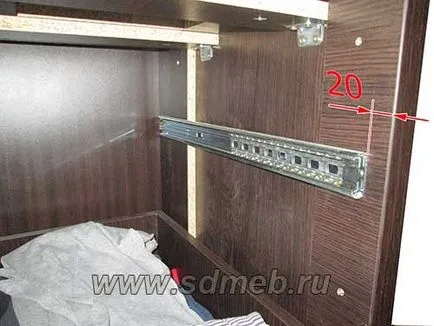

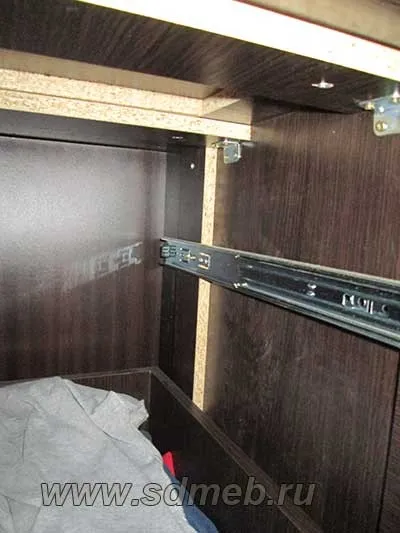

Каишка дълбочина под страна сгъстяване гърдите е 100 милиметър (Планк) и задната дълбочината на ремъка (при монтаж употреба) - 80 мм

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си

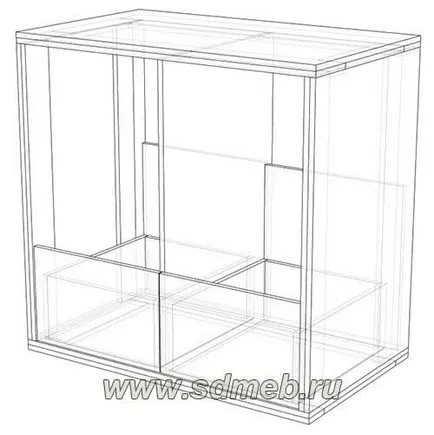

Подробности за чекмеджето са както следва:

Дълбочина 500 мм дестинация кутия (при телескопичните релси до 500 мм).

Ширината на напречна (отпред) части ще са в размер:

466-16-13-13-32 = 392 (mm) където: 466 mm - разстояние между страничната стена и неговите гърдите, 16мм - пръти и дебелината Planki1, тринайсетмилиметър - разликата на чекмеджето под направляващата 32 mm - дебелина на изтеглени две странични части кутия.

Бомбетата ще са с височина от 500 mm, и, съответно, техните размери са: 500h466 (мм).

О, и размерите на фасадите.

Нека дадем всичко вертикалното пространство между тях - за 2 мм:

((960-32-32) до 8): 3 = 296 (mm) където: 960 милиметра - общата височина на гърдите, 32 мм - капака и дебелината на хоризонт, 8mm - Общият клирънс на фасади, 3 - брой фасади.

Ширината на фасадата ще бъде равен (по фасада даде широк клирънс 3 mm):

((980-32-32) 2) -3 = 455 (mm) където: 980мм - ширина общо гърдите кутии, 32 mm - дебелина му се сгъсти странично, 2 - броят на фасади, 3 mm - клирънс на ширината на фасадата.

Не забравяйте да се вземат от страна на фасадата 4мм в случая те трябва да са от ПДЧ, който ще бъде залепен PVC кант 2мм дебелина.

Няма поддръжка под скрина не е необходимо, ние също трябва да се справя 6 и 6 комплекта на телескопични релси при 500 mm, както и крепежни елементи.

Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си
Чертежи на гърдите, което е лесно да се направи с ръцете си, да правят мебели себе си

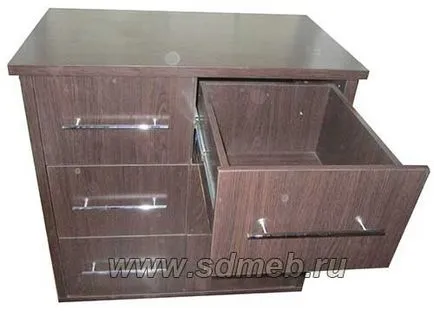

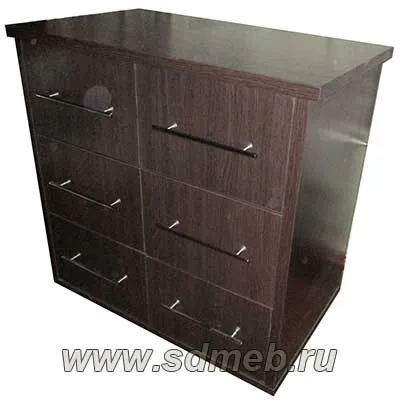

Скрин, които виждате на снимката, напълно сглобен на метални части и без резба, но предлагам, при неговото производство, въпреки това, да се използва като закопчалка е konfirmat като ъгли малко "са" части, така че да има проблем с регулирането фасади.

Това - най-лесният (бюджет) опция гърдите.

В по-сериозна версия на това, да се направи своите две съседни секции - автономните, които трябва да бъдат прикрепени един към друг и към хоризонта.
