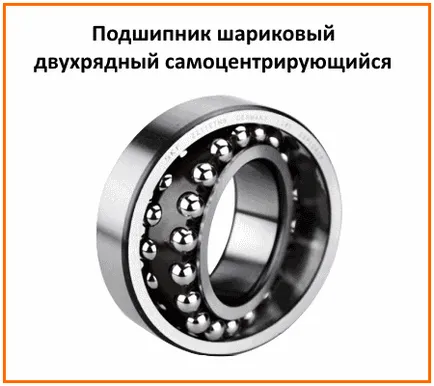

Двойна ред самонагаждащи сачмени лагери

Двуредни самонагаждащи сачмени лагери - търкалящ лагер, предназначена да отнеме радиални и аксиални натоварвания непълнолетен гарантира от проектните характеристики на ъглово преместване и движение оси.

Самонагажащи лагер изобретен от SKF. Отличителният структурна особеност е чифт на реда търкалящи елементи имат един общ път на външния пръстен с форма на сфера. Самостоятелно изравняване лагери, ефект заключващ на своята позиция в противоположни аксиални посоки по отношение на корпуса. Подравняване способност позволява вътрешните и външните пръстени, за да се огъват един спрямо друг, създавайки малък изместване в две или три степени. Самонагаждащи сачмени лагери се предлагат в три форми:

Open изпълнение в основната конфигурация
Open дизайн с широк вътрешен пръстен
С печати

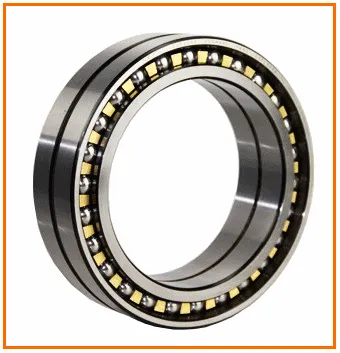

Основната конфигурация на лагери имат цилиндрична или конична отвор. Голям сачмен лагер редица механизми 130, 139 са снабдени с пръстеновиден канал и отвор на вътрешния пръстен на смазване.

Node жлеб

Сачмен лагер възли се маркират със специални уплътнения наставка "2RS1" маркирани. Такива уплътнения включват стоманена армировка и са изработени от устойчив на масло и износване-устойчив материал. Работната температура, при която действието се допускат по лагери минус четиридесет до сто градуса по Целзий. Стандартните лагерите са запълнени с грес който е в основата на литий. Такова смазване е пластмаса и има добри антикорозионни свойства. Лагери с печати се нуждаят от поддръжка, защото първоначално смазани за цял живот.

Механизъм печат

Двойна ред самонагаждащи сачмен лагер с широк пръстен характеризиращ специални отвори, направени с толерантност да се улесни тяхното отстраняване и монтаж. Аксиалното фиксиране се осъществява чрез заключващия зъб, който включва отвор за процес (вдлъбнатина), разположена върху крайната повърхност на вътрешния пръстен и предотвратяване на въртенето на вала. Важно е да се знае, че когато се използва самостоятелно изравняване лагери с широк пръстен на една и съща ос, те трябва да бъдат разположени вдлъбнатини, сочещи в противоположни посоки, или един до друг. В противен случай фиксирането на вала е насочена само в една посока. Двойни ред сачмени лагери са в състояние да издържат на значителни натоварвания радиални, подходящ за използване в места, значително огъване на вала и различни деформации. Поради ниския коефициент на триене на номера на индекса на търкалящи лагери, такива лагери на практика не са изложени на топлина, дори в условия на висока скорост. Пример samotsentriruyuschegsya възел:
