Генератори шунт.

условия самовъзбуждане.

Като самостоятелно възбудими осцилатори, и те включват генератор и паралелни поле възбуждане намотки се захранва директно от генератор на котвата, при което не се изисква източник на захранване чужди за тях.

Самовъзбуждане на генератора е възможно при три условия:

1) присъствието на остатъчен намагнитване поток FOST стълбове;

2) в съответствие с посоката на магнитния поток на остатъчната намагнитване и магнитния поток, генериран от възбуждане намотка на генератора;

3) съпротивлението на веригата RB на възбуждане трябва да бъде под определена критична стойност и на въртене честотата не трябва да бъде по-ниска от номиналната стойност.

В електрическата кола, там е почти винаги по-малка поръчка (2. 5)% от номиналния дебит на остатъчната намагнитване. Ако такъв генератор поток липсва, тогава е необходимо да се хипнотизирам чрез преминаване ток през намотката на възбуждане от външен източник.

Ако резултатът от генератор котвата, за да се върти с честота, равна на номиналната, след това под действието на остатъчната намагнитване в котвата намотка е леко EMF Eost = вд nFost равно (2. 5)% от ООН.

Под влияние на електродвижещото напрежение на тока на възбуждане схема ще тече, което създава допълнителна намагнетизиране поток Fdob. Текущ създаване Fdob. е

където RB = RRV + rsho; RRV - устойчивост регулиране реостат; rsho - устойчивост на паралелно възбуждане ликвидация; RA - арматура резистентност верига.

В зависимост от посоката на текущата Ic в възбуждане намотка Fdob поток може да бъде или насочена срещуположно относителна Foct. или в съответствие с него. В обратна посока и Фост Fdob процеса самовъзбуждане няма да отида, защото не на второто условие. В този случай е необходимо да се промени посоката на текущата IC. превключване на краищата за доставка на възбуждане ликвидация. Ако потоци са насочени в съответствие с, процесът на самовъзбуждане е разработен, които могат да бъдат представени като следната логика

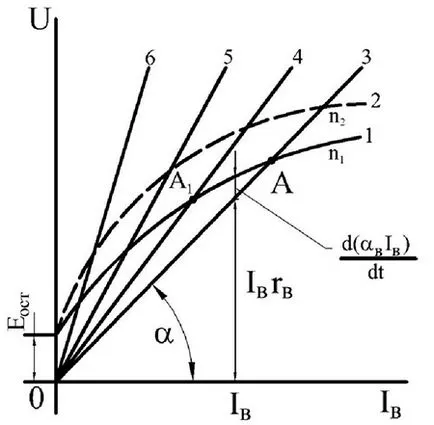

Когато първите две условия на процеса на самовъзбуждане ще бъдат разработени до определен лимит. Този лимит зависи от съпротивлението на РБ за възбуждане на веригата. въведете нейните характеристики ток напрежение и вида на характеристиките на празен ход. На Фигура 1. Тя показва характеристиките на празен ход (1) при скорост n1 генератор. и (2) при скорост n2> N1. и напрежение настоящите характеристики на генератора верига (36) при различни ъгли на.

Фигура 1 - Условия за самовъзбуждане генератор sideexcitation

Ние определяме степента, до която има процес на самовъзбуждане. Тук можем да приемем, че осцилатора празен ход, т.е. I = 0.

Когато самовъзбуждане Ic ≠ Конст EMF и поради това уравнение може да се запише по два начина, както следва

където Ub - възбуждане напрежение, равно на променлива генератора на напрежение U; Ic - ток на възбуждане; RB - устойчивост на възбуждане верига; Lv - индуктивност на възбуждане веригата.

Тъй като RB = конст, напрежението Ic RB е пряко пропорционална на ток IC. Графично, тази връзка се изразява в права линия (3) (Фигура - 1), идващ от произхода под ъгъл а, при което

следователно всяка стойност на RB съответства на определена характеристика на възбуждане верига, излизащ от произхода под ъгъл, определен от Eq.

Когато генераторът е празен ход ток Ic е малък, така че може да се приеме, че Ia RA ≈0, след това от уравненията на равновесие едн следва, че U = Еа и зависимостта на промяна на напрежението на клемите на генератора определя от характеристиките на празен ход (крива I). Сегментите между ординатата на кривата 1 и линия 3 произвеждат разлика

и служи като мярка за интензивността на процеса на срещащи самовъзбуждане, т.е. степента на промяна на тока на възбуждане. Очевидно е, че този процес ще приключи, когато разликата

става равно на нула, т.е. текущата Ic определя от постоянна стойност на точка А на пресичане на характеристиките 1 и 3.

Ако увеличите РБ. характеристиката на ток напрежение е по-стръмен и ще заеме позицията 4. Метод самовъзбуждане в случай на забави и завършва в точка А1 по-ниско напрежение на генератора. По-нататъшно увеличение RB получи директен 5-Tel'nykh допирателна към началната част на характеристиката на празен ход. RB стойност. съответстващ линия 5, нарича критичната (rvkr). Когато резистентност схема на възбуждане намотка равна на или по-голяма rvkr (крива 6) по същество не възбуден генератор.

Ако промяната на оборотите на генератора, под формата на характерни промени на празен ход (крива 2), и следователно критичен съпротивление rvkr също зависи от скоростта на въртене генератор. По-голяма стойност на оборотите на генератора въртене съответства на по-голяма устойчивост rvkr критичен.

---
