Как да разглобявате часовников механизъм
(Например, китайски механизъм)

В този пример, ние разбор прост механизъм без усложнения (без дата, ден от седмицата, както и други функции).

Използвани инструменти: носителят на механизъм, лупа, отвертка, пинсети, плоска кутия за подробности.

Този прост механизъм на китайските часа стрелките на ТЕЦ уговорка. В menhanizme без усложнения, той не е имал дата, ден от седмицата, както и други разширени функции.

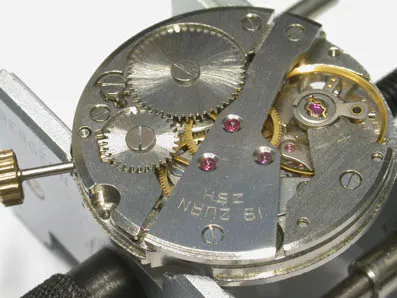

Стъпка 1. Ustanvlivaem механизъм в държача, така че е по-лесно да се работи.

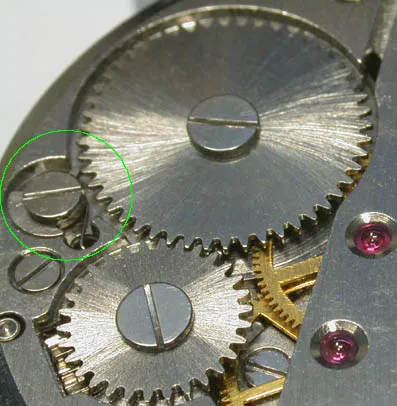

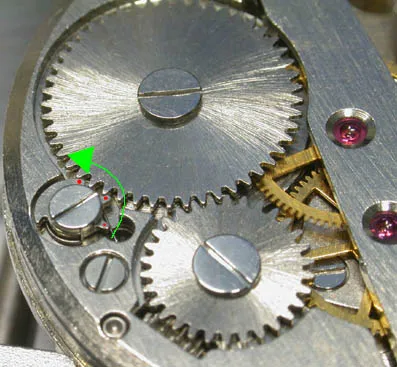

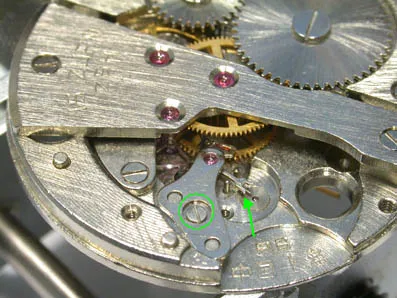

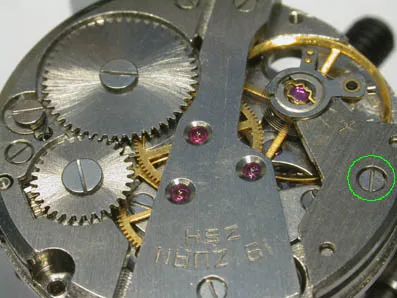

Етап 2. Osovobozhdaem Windup пружина. За да направите това, изключете тресчотка (ключалка), както е показано на фигурата.

Премахване на зъбчатката:

Стъпка 3. Развийте винта и извадете баланс:

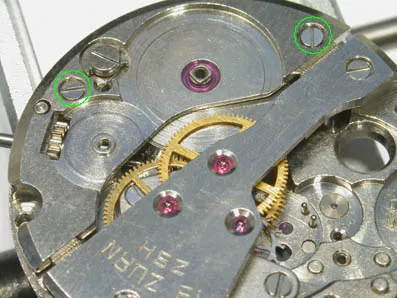

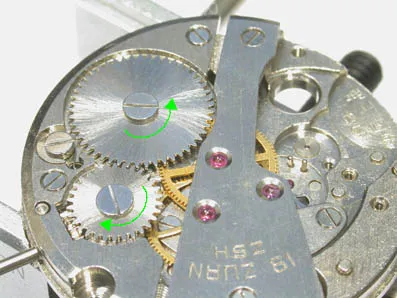

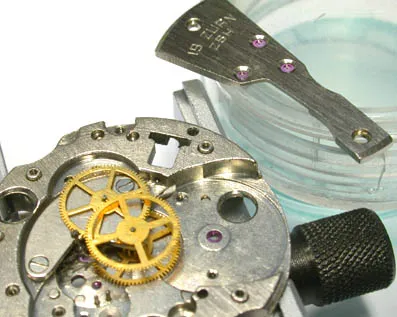

Стъпка 4. Развийте винта и извадете двете схеми:

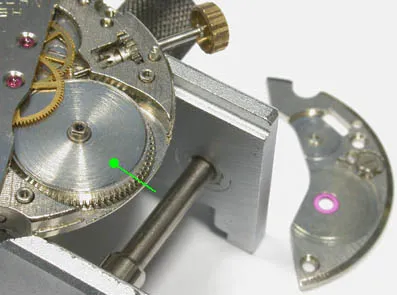

Стъпка 5. Otvnichivaem винтове (Тук е необходимо да се обърне внимание, че винта на навиване барабан с лява резба).

Стъпка 7: Премахване на пролетта.

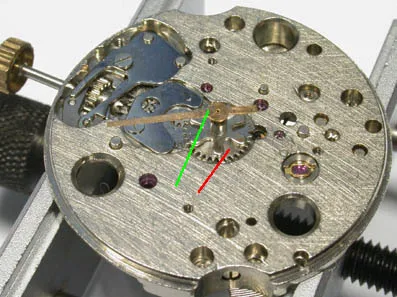

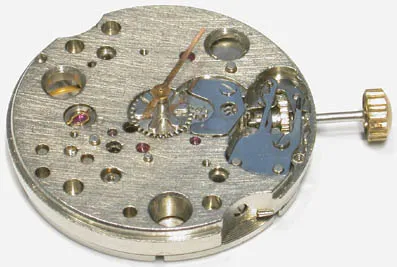

Етап 8. обръщане механизъм и премахване на стрелките и час колелото.

Стъпка 9. Извадете предавка (тя е действал малко усилие).

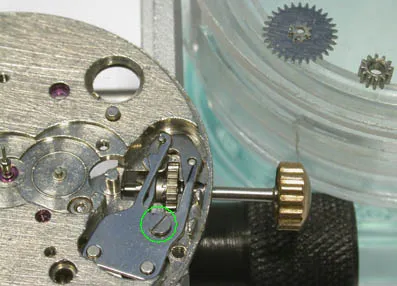

Етап 10. Премахване на защитната плоча.

Стъпка 11. отстраняване на предавките.

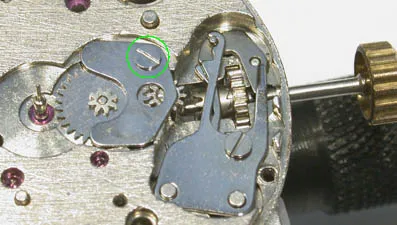

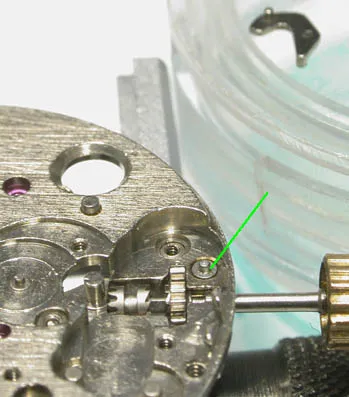

Стъпка 12. премахнете някоя плоча под него има пружина, която държи ликвидация вал, така че е необходимо да се стреля точно до пролетта изкочи и не се изгубите.

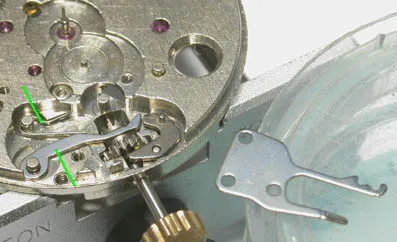

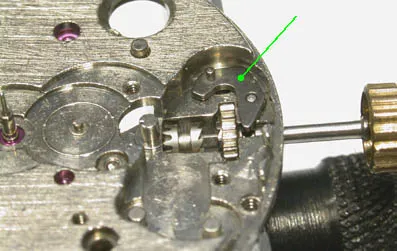

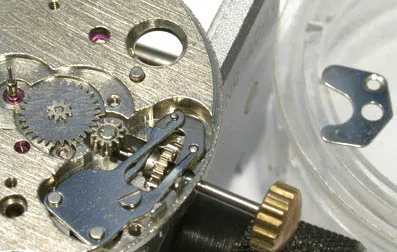

Етап 13. премахване на лоста и пролетта:

Стъпка 14. Премахване на лоста провеждане на ликвидация вал.

стъпка 15. снимане предавки и колянов вал глави:

отгоре: колянов вал с главата.
Вляво: корона предавка.
Точно: свързване - имайте предвид посоката на зъбите (червено в посока на главата, зелена изглед бор в механизма).

стъпка 16. Механизмът за обръщане и премахване на системата за ос на колелото.

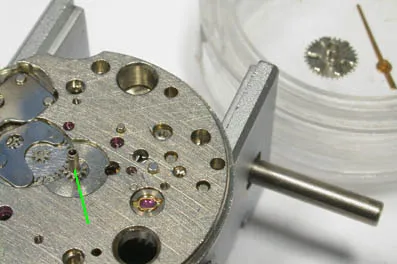

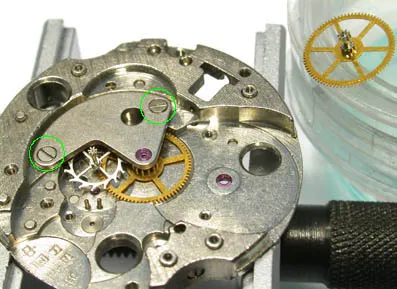

Стъпка 17 за отстраняване на колелото на втората страна.

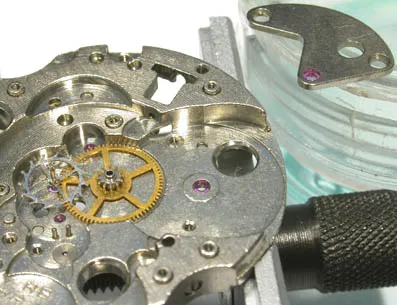

18. плоча стъпка и се отстранява под колело.

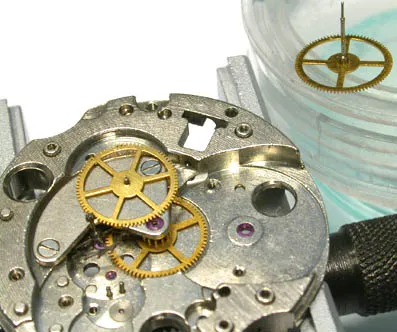

Стъпка 19. ostavschihsya премахнете две колела.

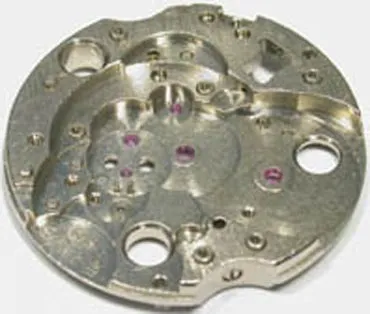

В този демонтаж механизъм е завършена, е имало само камъни в платина.

---
