фитинги патронник
Основни фитинги Collet, предназначени за определяне на тръби и пневматични връзки на различните елементи на пневматични системи. Предлага се в различни версии на резба, диаметър на тръбата, форма (прави фитинги, ъгли, тройници, секачи, адаптери). Collet съединение е mnogozubchikovy патронник осигурява сигурно закрепване на тръбата в фитинга. Тема доставя pnevmofitingov - показател (достъпна само M5 и M6), цилиндричната тръба (с надпис "G", съответства на DIN ISO 228 и ГОСТ 6357-52) и конична тръба (в съответствие с DIN 229, ГОСТ 6211-52). Фитинги с цилиндрична резба са оборудвани с О-пръстени, заострени - са предназначени за използване с лента FUM или друг rezbouplotnitelyami.
Тръба резба използва в цилиндрични резба връзки и по вътрешната цилиндрична резба връзки с конична външна резба. Създадена на резба BSW (британски стандарт Whitworth, широко разпространени инч тръбни нишки, известен също като нишка Whitworth) и съвместим с резба BSP (британски стандарт тръба резба). Въпреки факта, че ДНЯО е един инч на един инч от него има непряка връзка. Например, резба 1/2 "има външен диаметър 20.95 mm, въпреки че логично с метрична резба да бъде 12.7 mm. Причината е, че в действителност, да се посочи инчов резба тръба преминаване отвор, не външния диаметър на резбата. Когато Следователно, добавянето на диаметъра на отвора на дебелината на стената на тръбата се получава напомпана външен диаметър, към която означението използва в метрични нишки. дебелината на стената на тръбата се получава въз основа на очаквания работно налягане.
Тръбни нишки цилиндрични съответствие с ГОСТ 6357-52
Броят на нишки N
1 '
стъпка на резбата
S, mm
външен диаметър
конци мм
Средният диаметър
конци мм
вътрешен диаметър
конци мм
- Работно налягане: 0
Резбови метални профили са предназначени за свързване на различните елементи на пневматични системи, различни преходи на вътрешни или външни резби за увеличаване или намаляване на диаметъра.
прави фитинги
Прав шестнадесетичен монтаж;
"Tube - външна резба";
О-пръстен - няма;
Hexagon - ключ 10-24 мм.

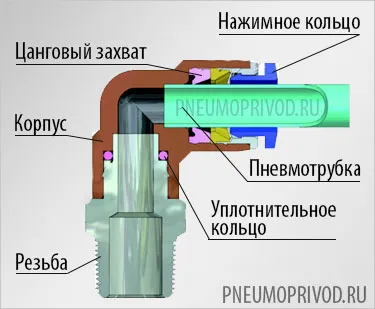

Пневматични патронник фитинги са изключително прости, и с най-успешния дизайн. Това обяснява тяхната невероятна популярност. Корпус изработен от термопластичен (РВТ), който е устойчив на много химикали, включително алкохоли, въглеводороди, етери. пръстен налягане е направена от термопластичен материал (РОМ),
Collet фитинги включват пневматични свързващи елементи. Те могат да служат за свързване на двете тръби заедно. Освен това тръбата може да бъде едновременно еднакви и различни диаметри и са изработени от различни материали: полиетилен, полиуретан, полиамид и др. За свързване на различните елементи на пневматичната система, например пневматичен цилиндър с въздух - използвани фитинги, които имат от една страна за захващане цанга тръба, и от друга - външна резба.
Предлагаме огромен брой патронник фитинги (права, ъглови, въртящи се, тройници, муфи, тапи, оборудвани с кран с резба) и лекота при инсталиране направи лесно да се съберат пневматичната система, да го направи компактен и се побере в почти всяко свободно място. За да се свържете с патронник монтаж пневматични тръби - необходимо е да се намали под прав ъгъл. Това гарантира херметичност на системата. Когато многократно свързан към същата тръба - също препоръчва да подреден тръбата. Пневматични тръби вкарани в монтажа, докато спре. За да изключите телефона - просто трябва да кликнете на "натиск пръстен" монтаж. Connection монтаж резба, и обикновено се гаечен ключ.
