Поздрави, другари! Днес ще разгледаме устройството на газов котел: разберете от какво единици е то и как тя работи. Ние разглеждаме някои от най-популярните разновидности на изделия и техните основни характеристики. Така че, в известен смисъл.

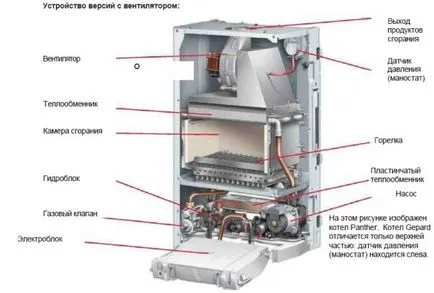

Основните звена на стенни котли с принудителна тяга.

Общи принципи

Апарат за газови котли има няколко общи черти:

Източникът на топлина там служи като пламъка на горелката, изгаряне на газ (природен газ или пропан, бутан);
Поставен в този пламък топлообменник служи за нагряване на отоплителната среда;
Подаването на газ към горелката се контролира от термостат за регулиране на температурата на топлата вода на изхода на топлообменника;
Продуктите на горене (предимно водна пара и въглероден диоксид) се отстраняват от горивната камера през свързващия канал.

Димните температура на газа на изхода на модерни котли не превишава 120 ° С Ниската температура на изхода означава висока ефективност на устройството. В традиционните котли достига 92%.

Колкото по-ниска от температурата на газовете на изхода на котела непосредствено зад горивната камера и топлообменника, толкова по-висока ефективност.

специален случай

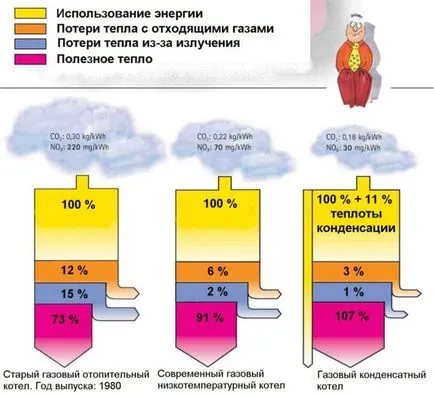

Кондензни котли се считат за най-ефективна от всички източници на топлина. Как работи системата за отопление газов котел от този тип?

По-нататъшното му топлообменник надеждно защитени срещу корозия, се кондензира водната пара, съдържаща се в продуктите от горенето. Кондензацията се постига чрез намаляване на температурата на топлообменника (и съответно връщане тръба отоплителна система).

Изпаряване на вода, което трябва да прекарват твърде много енергия; когато пара кондензация топлообменник го връща, което увеличава ефективността на котела от 15-16%.

Използване на топлината на кондензация на пара осигурява безпрецедентно висока ефективност на устройството.

сортове котли

Въпреки общия принцип на работа, газови котли могат да бъдат много различни по структура. Ето няколко примера.

Запалване на горелката може да бъде ръчно (чрез пиезоелектрически елемент) или по електронен път. Достойнството на първото решение - променливост, получени за сметка на значително намаляване на ефективността: основната област на горене термостата изключвате подкрепена пилот (възпламенител), който консумира до една четвърт от общото количество на газ.
Електронно запалване, от друга страна, позволява да се регулира отоплителната мощност на котела термостат дистанционно поддържане на постоянна температура на въздуха вместо на охлаждащата течност;

Електронно запалване позволява на устройството да работи с външни термостати и други периферни устройства.

Горелки са атмосферни (естествена тяга) и турбо (с компресор въздух). Първият изисква свързването на котела към комин или въздуховоди на достатъчен диаметър, за да бъдат чувствителни към силни ветрове (до разграждането пламъкът от горелката на вятъра) и консумират въздуха от обема на котела. Последното може да се монтира на всяка външна стена на къща: продуктите от горенето се отделят чрез насилствено вътрешната димния канал коаксиален и избора външен канал е външен въздух за котела;

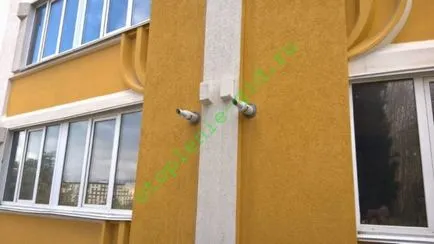

Снимката - коаксиален димните котли с турбо горелка в една от сградите на Ялта.

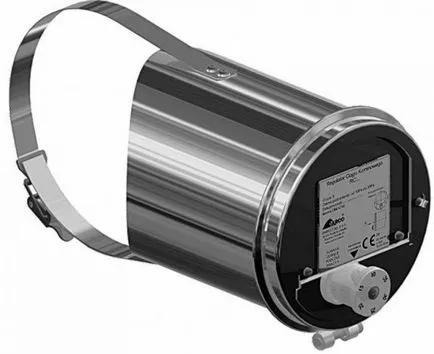

За защита на горелката от атмосферни пориви на вятъра служи като проект превключвател - просто устройство припокриват контакт с рязко увеличение на скоростта на газовия поток на отработените газове. Цена се продава отделно от прекъсвача бойлер - около 1500 рубли.

Стопер тяга компенсира увеличаването на вятъра.

Устройства, произведени в стенна и подова конструкция. Стена газов котел е типичен интегрирани в железопътния тялото (циркулационната помпа, група за безопасност и разширителен съд), което го прави пълен бойлер.
Но на открито котли имат по-голяма власт и често са оборудвани с по-трайни чугун топлообменник;

Циркулационната помпа в стената на тялото на котела.

защитният елемент от групата - предпазен клапан.

Интегрирана поток или бойлер (по желание). Единични и комбинирани котли различават по това, в първия стандартната конфигурация само да се окаже топлина към отоплителната система, като последните могат да дадат един апартамент или къща с топла вода, за да hoznuzhd.

I подчертае: еднопроходни устройство може да се използва за отопление само в стандартната конфигурация. Свържете го към веригата топла вода, една проста инструкция. задаване на запълване на празнотите котел индиректно нагряване.

Основните звена

Сега нека да погледнем по-отблизо на възлите, необходими за работата на котела на газ.
