граждански сгради
Със среща граждански сгради са разделени в. промишлени и битови
- къща с апартаменти;
- самостоятелни къщи;
- къщи стопанства;
- хотел - за дългосрочно обитаване;
- хотел - за краткосрочно пребиваване;
- пансион.
За обществени сгради включват:
Сгради, проектирани за всякакъв вид човешка дейност:
- училище;
- детски градини;
- детски ясли;
- болници;
- магазини и др.
Сградата на държавна или от голяма културна стойност:
- театър;
- музеи;
- изграждане на държавните институции;
- палати на културата;
- спортни съоръжения.
Броят на етажа на гражданското сградата варират в зависимост от местоположението на пода на тротоара или сляп района:
- етаж, който не се намира под пода настилка или сляп района, наречен надземен етаж;
- етаж, на пода на който се намира под тротоара или сляп района, но не повече от половината от височината на помещението, наречена мазето или полу-сутерена;
- етаж, един етаж по-долу, които тротоара или сляп площ от повече от половината, наречена мазе;
- етаж, вградена в таванско помещение пространство, наречено на тавана.
Основни изисквания за сгради:
- функционална целесъобразност (пълна годност за определена цел на сградата);
- трайност (Snip има 3 степени на трайност: живот
- изграждане на 100-годишна възраст; 50 години; 20 години);
- Пожар (има 5 степени на огнеустойчивост);
- оперативни изисквания - създаване на труд и живот, в сградата;
- ефективност (в зависимост от рационален избор на материали и методи на работа);
- архитектурни - художествени изисквания.
По естеството на материала външните стени на сградата са разделени на дърво и камък.
Броят на етажа на сградата са:
- Ниско (до 2 ет.);
- средата на нарастване (35 ет.);
- високи (6-9 ет.);
- високото строителство (10-25 ет.);
- високи сгради (повече от 25 ет.).
Всички сгради са разделени в 4 класа:
- клас - сгради отговарят на повишените изисквания (произволен брой етажи);
- клас - жилищни и обществени сгради до 9 етажа масово строителство;
- клас - жилищни и обществени сгради, високи до 5 етажа;
- клас - сгради, които отговарят на минималните изисквания, до 2 етажа.
За всеки клас, в зависимост от целта на строителните разпоредби при условие, някаква степен на издръжливост, устойчивост на огън, стандарти за изпълнение, както и отчита степента на устойчивост на вода, мразоустойчивост, пожароустойчивост, и така нататък. Г.
Основните разпоредби на модулната система
Размерите на строителни конструкции трябва да бъдат координирани и взаимно подравнени.
Набор от правила, процедури и координация назначаване измерения на пространство-планиране и структурни компоненти, продукти и оборудване представляват едно модулна конструкция система - EMC.
Използването на EMC - осигури база за хармонизация, стандартизация и да пишете в проектирането, производството на строителни конструкции и изделия. Модул = 300
Нанесете обобщени и частични дялове.
За да се определи точно взаимното положение на вертикалните елементи, носещи скелета на сградата (стени и колони) в архитектурни и структурни чертежите използвани подравнявания на модулна система от оси. Линии надлъжни оси обикновено маркирани писма, линии напречни - фигури.
Номинална (модулен) размер означава разстоянието между модулните дизайн строителни трасиране оси или условно размера на компонента, включително съответните части на фуги и цепнатини, определени в съответствие с правилата на модулната система.
Размер на рамката - размера на компонент проектиране, строителни изделия или оборудване, различно от номиналния размер, обикновено в размер на регулаторната клирънс.
размер в пълен мащаб - действителното разстояние между осите трасиране построени сгради и съоръжения или действителните размери на части или компоненти.
Увеличени модули са били използвани за оразмеряване на сгради и съоръжения - ширина, дължина и височина на сградите, на няколко колони, разстоянията между носещата конструкция, височина етаж, размери диапазон (ферми, греди, плочи). Основните фракции и - да показват дебелината на плочата и листови материали, размери на празнини между елементите, колони секционни греди, платна, строителни елементи и части.
Комплект от елементи като основи, индивидуален припокриване стена подкрепа носи името на носещата сърцевина на сградата.
В зависимост от вида на основната носеща разграничи основен проект схема на сградите:
- с носещи стени на сградата (без рамка);
- с непълен скелет на сградата;
. В сгради с носещи стени на припокриване, покриви и стени и др възприемат: надлъжна, напречна или надлъжна, така и напречно.
В каркасни къщи целия товар се прехвърля на рамката, което е система от взаимно свързани вертикални елементи (колони) и хоризонтални (греди и греди).

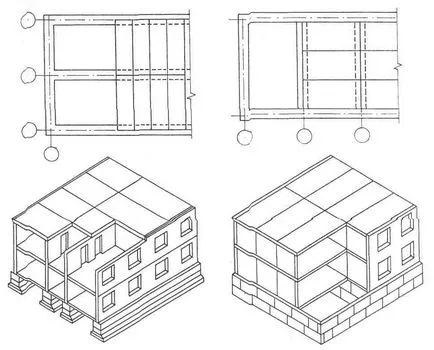

Конструктивни схеми на сградите без рамки
- носещ надлъжни стени;
- напречни носещи стени;
- със стени, носещи в двете посоки.
Конструктивна схема смесена конструкция
- Надлъжни греди;
- напречно монтирани напречни греди.
Структурна схема на сгради рамка
- с надлъжни напречни;
- разположен срещу напречните греди;
- напречни хоризонтални елементи за местоположение;

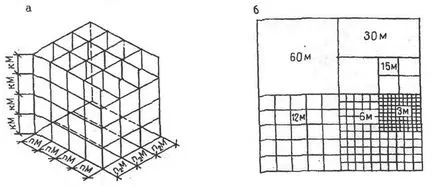

Модулната система с размери координация

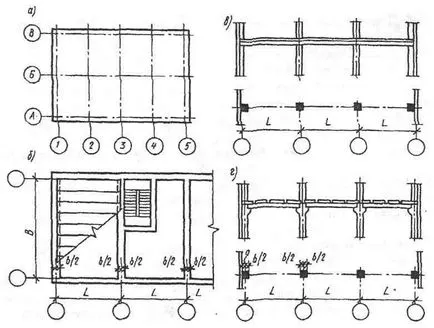

Маркиране фокална (трасиране) оси свързващи структури
и - маркировка оси; б - заключване на стени; С, D - свързване колони (а - "нула" свързващ външните повърхности на колоните; ж - свързването им на разстояние а)
Сгради с носещи стени
Сградите са с непълен скелет
Надлъжно Напречна
