Изчисление на топла вода етаж - как да се изчисли вода топло етаж независимо

Кои са елементите, необходими за подреждане на системата?

Преди да започнете проектирането на строежа, е необходимо да се справят с какви компоненти включва:

котел за отопление.
Collector и специален шкаф за него.
Хидро и топлоизолация.
Тръби.
Фитинги.
Изпомпване и смесване единица.
Подсилени замазка.

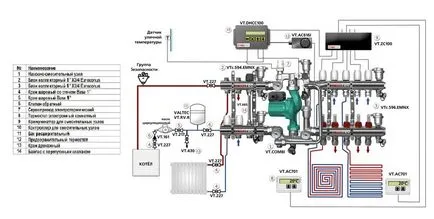

Части основно оборудване етаж топла вода

Кои фактори трябва да се разглежда?

За подово отопление проект е работа, е необходимо да се изчисли въз основа на някои препоръки на специалистите:

Първо трябва да се изчисли общата отопление района. Това ще определи колко вериги ще бъде в системата. В този случай, имайте предвид, че една верига може да се затопли до 40 m2. Дължината му не трябва да надвишава 100 m.
Разстоянието между тръбите, въпреки че някои павета проект, който сте избрали (охлюв, змия или друго) не трябва да превишава 30 см.
Всяка схема за свързване към отделни евакуация колектори.
Необходимо е също така да се вземат предвид оформлението на всички помещения на къщата, изграждането на нейните външни стени.
Важно размера и типа монтирани в прозорците на стаите. На това зависи изчисляването на капацитета на проектиране.

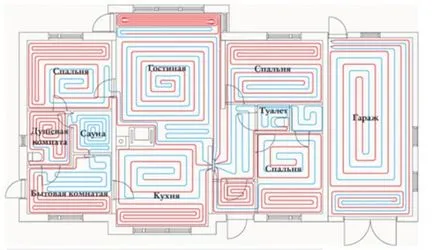

План за полагане на тръби в къщата

Освен това, необходимо е да се вземат под внимание следните параметри:

Температурният режим на климатична зона, в която живее, както и термични условия вътре в стаята.
Необходимостта да се контролира температурата в стаята отделно.
Вид на подови настилки.
Местоположение колектори и топлинния генератор.
влажност в стаята.
Наличието на механична вентилация в домашни условия.
Присъствието на други източници на топлина.
Площ структури, които изпълняват функцията на оградата и разсейване на топлината.
помпа.

Също така, дизайнът на подово отопление, зависи от това какъв вид изолационен материал, който използвате, както и каква ще е височината на пода и материала на неговото производство.

правила за инсталиране система

Изчисление на подово отопление трябва да се извърши, както и, след някои правила при проектирането на инсталация:

Колектор добро решение в центъра на стаята.
Ако стаята има високо ниво на влажност, стъпката между тръбите по-добре да се намали до 15 cm.
Ако проектът вече постави повече от един колектор, ще трябва да инсталирате допълнителни балансиращи вентили.
Резервоарът трябва да бъде минимум налягане по-малко от 20 кРа.

Каква трябва да бъде перфектно топло етаж?

Така че сега имате възможност да се разгледа най-оптималния дизайн на подово отопление:

база разлика във височината не трябва да надвишава 3 мм.
Дебелината на изолатора с отразяващ слой. - 3 см-добре е да се използва пенополистирол с плътност 35 кг / м3 и повече.
Циментов под е с височина 4-10 см, а това допълнително засилва армиращата мрежа. Това допълнително дава възможност да се преразпределя топлина правилно.

За да се създаде оптимална мощност система или по-добро използване на метал-пластмасови тръби от омрежен полиетилен. Въпреки това, техният диаметър е 16-20 мм.
Циментов под. която ще се излее на върха на системата, тя трябва да съдържа чакъл.

Имайте предвид, че не можете да се запишете на нагревател. В противен случай, работата на системата може да се понижи.

Изчисляване на броя на тръби

Създаване на проект за изграждане на системи за подово отопление, е необходимо да се изчисли дължината на тръбопровода. Трябва да знаете, района на зона за отопление, която е положена тръбна система. Изчислението следва да бъдат изключени площи с мебели, домакински уреди.

Като пример, има помещение от 10 м2 с стени 2x5 м. За изчисляване на размера на работната зона, е необходимо да се измерва дължината на всички стени и да ги отведе до 30 cm (например, на разстояние от стената на тръби).

Сега можем да се изчисли работната зона, като се използва формулата:

S POM - F * (L1 + L2 + L3 + L4) = сив

S POM - общата площ на помещението;

е - тире от стените;

L1, L2, L3, L4 - дължината на всяка стена;

Бозав - работна площ.

Във връзка с тези стойности ще са равни на работната зона от 5,8 m2. След това проектът трябва да се вземат предвид загубите на подово отопление в стаята. Те зависят от вида и размера на прозорците, ширината и материали за производство на стените, височината на тавана. Колкото по-голяма загуба, толкова по-малко ще трябва да стъпката между тръбите. Например, ако най-ниската температура на открито през зимата е - 30 ° С, е препоръчително да се използва такова разстояние между навивките на тръбите: 10-12 cm Ако има допълнителни източници на топлина, стъпката може да се повиши до 15-20 см ..

Необходимият брой на тръбите се изчислява по друг формула:

L - дължина на тръбите за подово отопление (т);

Skom - нагрява пространство площ (m2);

и - разстоянието между намотките на тръба (т);

Изу - обратен дължина или фуражни тръбопроводи (т);

Ld - дължината на тръбите втулка останалите отоплителен кръг (м).

Характеристики на изчисляване на температурата на подаващата

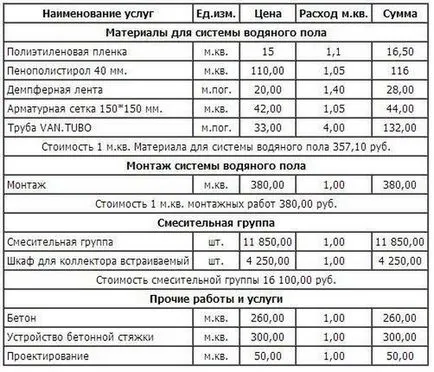

Изчислете показващ основната статия на разходите за вода подово отопление

също има своя собствена формула за определяне на този параметър:

Т - крайната температура се изисква;

TR - температура, която е фиксирана на входната част на цикъла;

ДА - температурата на изхода от него.

най-оптималната температура на входа на охлаждащата течност параметри и изход верига са: 55/45, 50/40, 45/35 ° С
