Как да направите грешка

Как да направите грешка.
Понякога това се случва, че неотложна необходимост да се знае определена информация, достъпът до които е ограничен. Тя ще изглежда, добре, че е там в съседната стая, стената ще бъде например разпространението на "розов слон", а една по-специално, че dostanetsya- неизвестен. О, ако аз трябваше да предаде радио грешка ... Но! Нищо не е невъзможно! Китайски приемник, няколко detalyushek. батерия и парче картон ще реши този проблем. Този бъг става за 15 минути и е с максимален обхват от 100 метра. Резервен мощност на батерията е достатъчно за 10-12 часа в режим на предаване.

Така че, всичко, което е необходимо за производството на един прост бъг - е:

- всички стари карти от всеки съветски или домашно електронно оборудване (най-често срещаната радиоелектронно отпадъците). Там просто НАК vyryaem и необходимите части за една проста грешка. По принцип е възможно да се използват части от всяка внесена musora- тя трябва да се изчислят необходимите резистори и кондензатори obmeryav им мултицет, както и да се вдигнат с висока честота на транзистора и да определят своите заключения. Но до този момент, за да не се изморявам мозъците си, помислете случай на бъг с вътрешни детайли. Между другото всички от тях са все още се произвежда от местната промишленост.

По-конкретно, ние трябва:

-Един KT315 транзистор - trohnogaya малко нещо на жълто, оранжево или червено (няма значение) - "сърцето" на нашата радио бъг. На последната снимка виждате KT315 транзистор и три букви "В", "С", "Е", в непосредствена близост до всеки един от терминалите. Това се вижда от клемите на транзистор Pinout (база, колектор, емитер). Тялото на транзистора в горната част, от една страна, винаги има скосяване. Забележете как буквите се намират на този откос. Само не забравяйте, това място. Това е много важно! Сега ние няма да се рови в подробности, но тези "писма" и конусни ни дойде по-удобно.

И още един лош момент: там има KT315 транзистор брат bliznets- транзистор kt361. KT315 е различен от kt361 р-н кръстовище и местонахождението на имота, отпечатан върху корпуса на така нареченото "писмо сериал". В KT315 се намират поредица от писма в ляво (буквата "F" на снимката), а в центъра kt361-. Така че ние трябва KT315, въпреки че можете да използвате kt361 обръщане на полярността на батериите и микрофона в схемата на подслушване. В противен случай, нашето радио zhuch ж да не работи. Като цяло първото фотографския за KT315 транзистор, а вторият - kt361. Основното нещо - да бъде в състояние да се прави разлика между тях. Аз също ще кажа, че серията може да бъде всяко писмо от А до Я, че няма значение, най-важното си място (от ляво или център).

-Две резистори - продълговат червен или зелен нещо с двете игли по ръбовете:
-първи резистор от 33 ома килограм (етикет резистор 33K). Трябва да се каже, че вместо това резистор може да се използва като 27-килограмови ома или дори 39-килограмови ома.
-втори резистор - 100 ома (резистор надпис К10 или 100).
Да не се бърка и килограм ома ома - 1 кило ома = 1000 ома.
За нашето бъдеще подслушване от особено значение е вторият резистор - 100 ома. С това той трябва да бъде точно 100 ома.

- Две кондензатори - капацитет от 560 picofarads (PF) до 47 nanofarads (NF). Както можете да видите на елемента е много критичен, но тя трябва да бъде. И изглежда, този кондензатор може да бъде нещо като това:
По принцип, ако можете да намерите нещо подобно, не се колебайте припой - не може да се обърка.

-poltoravoltovaya батерия - за захранване на радио бъг. Това ще бъде достатъчно за 10-12 часа;

-битови, което някои стари преводи - монтаж radiozhuchka части;

-м или повече много тънък лакиран проводник (0,05-0,1 мм по размер не е от решаващо значение diametre-) - използва се в различни мрежови трансформатори, високоговорители, аларми за китайските фенерче батерии. От това можем рана тел задуши в мача.
-m или лакиран проводник малко по-дебел (0,3-0,5 mm диаметър) - използва се в мрежовите трансформатори във всеки съветски апарат като тел пълен - напълно под формата на различни намотки и индуктори. От това навита жица бобина L1 предавател и произвеждат два кондензатора С2 и С3.
Най-важното е, че тези кабели са покрити със защитен лак!

- е желателно да има ядро подстригване ferritvy на бобината - бързо да персонализирате нашия шпионин бъг. Той може да получи от всеки вътрешен или внесени неработен приемник или телевизия, да се измъкнем от някои тунинг намотка на дъската.

- Касетъчни батерии. или някой притежател на батерията. Може да се използва по радиото или фенерчето, спойка терминали. Ако няма нищо подходящо, можете да спойка проводниците на батерията мощен поялник с. Внимание! Ако използвате лента за 2 или повече батерии, трябва да се гарантира, че властта е отстранен от една единствена батерия, тъй като батерията в такива патрони са свързани последователно. Това е, ако можете просто поставете една батерия, властта няма да бъде доставен. Трябва да спойка тел.

Ако нито едно от горепосочените в ръцете ви NETU и подслушването - radiozhuchok събира Нада, а след това просто отидете на радио магазина и да купи частите, необходими за монтаж в съответствие със следната схема. Ако няма радио магазин, отидете на битпазара или която и да е сервиз и да поиска всяка копейка стари боклуци.

-Йеше нас, за да се изгради radiozhuchka нуждаят един мач, в основата на химикалка и парче картон, на която ще събираме всичко - но това е дреболия. И не е нужно да поялник, припой, колофон.
-В общи линии, да се копае по-дълбоко в старите неща ми се е добивало тук е прост набор от електронни компоненти. трябва да се съберат за грешка.

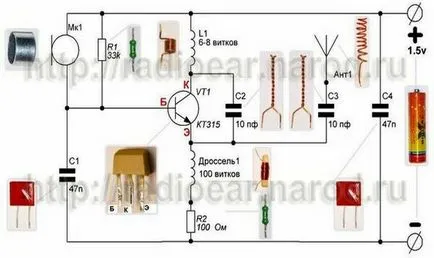

Сега действителната самата схема радио бъг - подслушване:

Нашата цел е да спойка всички части помежду си по тази схема. Няма нищо сложно, важно внимателно да се проучи грешката схема.

Feature skhemy- сигнал до антената се подава от емитера на транзистора, за разлика от класическата схема на бъгове. Това е много важно, тъй като антената по-малка степен се отразява на способността на задвижващата верига. Затова работната честота по-стабилна.

Преминете към монтажа на грешката.

Разбира се, можете да направите модел на радио бъг е много по-малък, ако желаете. Ние считаме, че този дизайн чисто като учебник.
На Съвета. Ако не сте се събира на електронните схеми се разработват схема радио бъг прав върху картонената опаковка. Желателно е също така да се предварително влак събра схема на breadboard и да го отстраняване на грешки. След това можете да се съберат на картон окончателно radiozhuchka.

Така изрежете картон база размера 53h75 мм. На него ще се срещне с нашия радио бъг. Така че ние трябва да направим бобина L1, кондензатори C2 и C3, реактор 1.

- L1 намотка. 8 навивки се навиват лакиран проводник с диаметър от 0.3 ... 0.5 mm върху пръта на началото на химикалка да се превърне, оставяйки клемите на 10 мм. Заключения трябва да бъдат чисти от боя и калай за калай за по-нататъшно запояване.

-Кондензатор С2 и С3. В същия патент телта като L1 на рулони, търкалят до 2 интервал забавяне на спираловидна част е 1.5- 2 cm. Горният ръб не трябва да бъде затворена, по-ниската трябва zaludit калай. Така между усукани проводници не трябва да бъде в електрически контакт със слой лак (тест тестер). Такъв кондензатор има капацитет от около 5 до 10 PF, както и че се нуждаем. Ако не искате да се забъркваш с около, можете да използвате фабричните кондензатори 5 до 10 PF.
-Дросел 1. мач се навива 100 превръща лакиран проводник с диаметър 0,05 - дебелина намотка 0.1 mm. намотка дължина трябва да бъде 5 -7 mm. Съвпадение нарязани на площ от 1 см. Заключения заключват педала на газта в страничните прорези и калая да калай.

Следваща точка от Пиърс игла в детайли картонени дупки заключения. Поставете подробности. На обратната страна на частите на картонени са запоени изводи бръмбар радио схема с помощта на кабел или кабели.

Обърнете внимание на писма KT315 транзисторни терминали на пистата! Основното нещо е да не се обърка наименованията E, B, К. Радио антена бръмбар е 50 cm тел с пластмасова обвивка, навита в спирала.

Когато настройвате не трябва да се запази бъг в ръцете си, докосвайки ръцете на неговите части, дори и захранващите проводници и батерии, както и особено L1 на бобината - това ще доведе до по честота дрейф. Точно когато си създаде, бъг разполагане трябва да е на разстояние от един работен компютър, луминесцентни лампи и отоплителни уреди. Тези устройства индуцират шум по радиото, в резултат на радиото може да се чуе и солиден опит бучене.

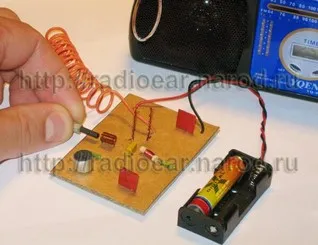

След като грешката е сглобена, ние включите FM радиото и се опита да намери сигнал на нашето радио бъг. Този сигнал е лесно различими от други сигнали FM банда. Ако не можете да получите сигнал, това не означава, че грешката не работи. Просто му сигнал е извън радио диска за избор на (над или под). В този случай, люспите на приемника дестилира стрелка в свободните станции банда част и се опитват да се намали честотата на сигнала бръмбар, бавно въвеждане в бобина L1 ядро тример ферит. В същото време на радиото трябва да бъде чут schelchki- като в бързото въртене на копчето на приемника настройка на търсенето радиостанции. Един от тях schelchkov- най-силно и е сигнал на нашия предавател, ostalnye- така наречените хармоници. За да получите сигнал без феритната сърцевина е необходимо да се увеличи броят на завъртанията на намотка L1 на, а именно, да го замени. Трябва да се каже, че е необходимо да се подготвят предварително няколко намотки с различен брой навивки, perepaivaya тях, ако това е необходимо. Не е фактът, че тя е написана в диаграмата 6-8 завои. Това зависи от точната дебелина на телта на рулони, номиналната разсейване приложими части, капацитет на свързване, капацитет (размер) на С2 кондензатори и C3 и т.н. и се определя индивидуално. Просто да се наложи да се увеличи честотата на грешката. За това е необходимо да натиснете намотките на бобината или припой с по-малък брой на завъртанията. Аз трябва да кажа няколко думи за В2 кондензатори и C3. С2 зависи от капацитета на честотата на сигнала, капацитет C3 серво управление дава на антената. На тази. Ако е необходимо, можете да промените дължината на кондензатор. Колкото по-дълго C2 - толкова по-ниска честота. Колкото по-дълго - C3-голямата усилвател на волана на антената, а на антената, но след това все по-често се отразява на честотата на сигнала. Ние трябва да се търси "златната среда".
Но някак си усилията ще бъдат успешни и се получава сигнала на предавателя. Остава само да се сложи една капка от разтопен восък върху бобината L1 за определяне на позицията на завоите.

Как да инсталираме radiozhuchok:

Сега просто не крием радио zhuchok в уединено място слушането стая (шкаф, чекмедже, джоба на палтото претегляне) или ловко движение на ръката леко zashvyrivaem в тъмното, е трудно да се картотекирам. Все пак трябва да се съобразят с точност, така че да не се повреди инсталацията и не причинява неудобства на настройката на нашия безжичен микрофон. Този дизайн е бъг с 1.5 волта има голяма чувствителност. Така че в една стая 3x5 метра и на мястото на радио бъг в един от ъглите на радиото се чува отчетливо летящи мухи и средни китайски тиктака часовник ключове на батерията, който се намира в противоположния ъгъл. Когато е свързан към схема от 3 волта бръмбар мощност радио чувствителност леко намалява, но се увеличава до максимален обхват от 150 метра.
