Как да направите изчисление на броя на пилоти за основите
Въпреки това, могат да бъдат получени всички предимства на този вид основа, само когато размерът на изчисление компетентните пилоти към конкретните условия на работа. Отегчените или винтови пилоти под къщата трябва да има достатъчно поле за безопасност.
Основните етапи на купчините сумата селище
Изчисляване на броя на отегчени или винтови пилоти за основите се извършва в две основни стъпки:
- Изчисляване на общия товар на база, включително теглото на основата заедно с скара. Общото тегло също е включена и на полезния товар: .. Теглото на мебели, обзавеждане и т.н. Всички тези фактори се наричат статично nagruzkoy.Dlya голяма точност трябва да се вземат под внимание променливите влияещи фактори като количеството на валежите, теглото на всички пътници, както и налягането на вятъра. Се вземат предвид при изчисляването се фокусира върху данните, получени в хода на инженерни проучвания: плътността на почвата, нивото на замръзване, дълбочината на подпочвените води, вдигане.
- натоварване на купчина, и определянето на неговата носеща способност. Знаейки, максималното натоварване трябва да се сравнява със стойностите на постоянни и променливи стойности от първия параграф, за да се осигури достатъчен резерв.
Изчисляване на купчини дължината и диаметъра
За изчисляването трябва да се основава на следните данни на инженерни проучвания:
- особено почвата на мястото на изграждане;
- хидрогеоложки данни.
Тези параметри ще определят геометрията на пилотите, както и техния дизайн. За да се опрости изчисленията да се купчина неподвижно монтиран прът земята. Неговата позиция на стъпалото за закрепване скара определено разстояние L1, който може да бъде изчислена по формулата:
За отегчен дълбочина пилоти потапяне в каменисти места, с изключение на силно сгъстим, се изчислява по формулата:
Изчисление на цялостното натоварване на базата
Ние определи действителната маса на сградата
Концепцията на действителната маса на сградата се състои от всички използвани строителни материали и конструкции за неговото изграждане: .. Стените, подове, покриви, стени, прозорци, врати, да определят броя на пилоти и т.н. За да се определи теглото на стените, можете да използвате следните данни:
- Зидария, 150 mm (в половин тухла), създава натоварване на основата в количество от 30-50 кг / м2.
- Трупи, греди или фундамент натоварване способен 70-100 кг / м2.
- Теглото на бетонни плочи с дебелина 150 mm ще бъде 300-350 кг / м2.
- Сглобяеми панел ще създаде натоварване върху основата в количество от 30-50 кг / м2.
За да се определи теглото на подовете трябва да се ръководи от следните стойности:
- На таванския етаж с дървени греди и изолация плътност по-малко от 200 кг / м3 ще се зареди на основата на 70-100 кг / м2.
- Припокриване тавански дървени греди и украса изолация плътност по-малко от 500 кг / м3 ще създаде тежест за създаването на 150-200 кг / м2.
- Щепселен дървени греди припокриват с изолация плътност по-малко от 200 кг / м 2 ще зареди база 100-150 кг / м2.
- Припокриване на базови дървени греди с плътност нагревател до 500 кг / м3 ще създават тежест за създаването на 200-300 кг / м2.
- Припокриващи се основава на конкретни плочи създадете товар от 500 кг / м2.
Опростяване на товара Изчисляване на покривни материали може да се постигне чрез използване на данни на производителя.
За повечето обекти, за да вземат средната стойност на натоварването е достатъчно за всеки един от структурните елементи на сградата. Въпреки това, ако се приеме, изграждане на плътни материали като тухли без кухини или масивно дърво, то е необходимо да се извърши изчислението използване на максималните стойности.
Определяне на общото натоварване за единица площ се получава чрез сумиране на всички натоварвания и умножаване на получената стойност с коефициент 1.5, който ще осигури коефициент на безопасност 50%. За повечето жилищни сгради на този резерв ще бъде достатъчно.
Определяне на натоварване от сняг
където вд - коефициент сняг плаващите под влиянието на външни фактори, като например вятър течения;
ct - термичен коефициент;
μ - коефициент на между снега и покривни покрития;
Sg - сняг слой тегло на единица площ (1 m2).
Количеството на натоварване от сняг за Южна България е 50 кг / м2 за средната група - 100 кг / м2, както и за север - 190 кг / м2.
Критерии за оценка на вятърни натоварвания
- Преобладаващата вида на вятър потоци.
- граничните стойности на налягането на вятъра на единица площ. На
- Еди potokoobrazovany.
- Възможното образуване на някои видове нестабилни аеродинамичните вибрации.
Регулаторен ветрови натоварвания opredelayutsya чрез сумиране на средната стойност и колебанията компоненти.
Ако има специфична област на преобладаващите ветрове на товара трябва да добавите най-малко 30-35% от акциите. Това ще даде възможност за покриване на евентуални неточности при изчисляването на отегчени основи.
Изчисление на товари
Изчисляване лагер натрупва характеристики
Носещите пилоти характеристики в определен тип почва са важни, защото в случай на небрежност, на определена ситуация може да възникне, когато пилоти превишават характеристиките на почвата, както и възможността да се свие. Поради негативното влияние на потъване на теглото на сградата е неравномерно разпределен и може да има нежелани деформации или частично разрушаване на обекта.

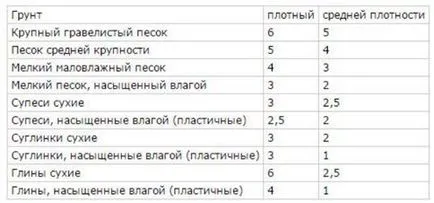

Определяне на допустимото натоварване на почвата е възможно само след разследванията. След това, знаейки, че съставът на залягащите слоеве и с помощта на таблиците на правила може да изчисли носещата способност на почвата. Таблица 1 показва типичните стойности за армиращата смес.

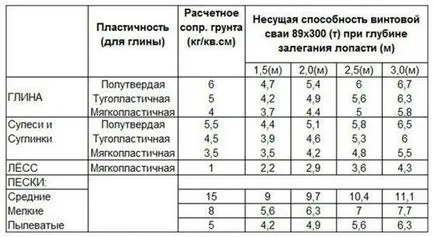

След opredelayut носещ характеристики на една купчина. За тези цели, трябва също да се използват референтните данни за конкретния вид на купчини или данни от производителите на елементите на наколни скучаят или винтови пилоти. Като пример, Таблица 2 представя данни за 89h300 на купчина носимоспособност определяне винт (Т).
Изчисляване на броя на спирални или отегчени пилоти за основите се прави, като се раздели по обичайния пълен товароносимост на обекта на подкрепа.
Каква трябва да бъде на терена на купчината?
Получената стойност е броят на купчини, не е достатъчно за изчисляване на фондацията, тъй като те могат да бъдат поставени само по определен начин, след стъпка, така че да не се нарушава плътността на почвата и не засяга неговата товароподемност.
Максималната стъпка за домове на различни материали е, както следва:
- За дървен материал на базата на крайния трупове, дървени трупи или дървен материал допустима интервал между купчините е 3 м.
- За къщи, основани на бетонни блокове или купчини между стъпка сгурия блок трябва да е до 2 метра.
Минимална стъпка на основата натрупва ограничен носеща способност на почвата. В монтаж на отегчени купчини или винт затягане случва тюлени почвени слоеве. Ето защо, мястото е твърде близо не само непрактично от техническа и финансова гледна точка.
инсталация Етап купчина се определя от диаметъра им не може да надвишава три диаметри на опорите.
заключение
фондация изчисление и определяне на броя на отегчени пилоти за полюси и винт е направена въз основа на редица фактори на влияние, всяка от които е абсолютно необходимо да се вземат под внимание. Всички грешки могат да играят важна роля в периода на експлоатацията на съоръжението. Ето защо, най-малкото, което трябва да се направи адекватна граница на безопасност.
