Как да проверите мултицет БНТ - определение за електронни компоненти Fault

В изкуството и често се използват полевите транзистори аматьорски практики. Тези устройства се различават от традиционните биполярни транзистори, така че те да контролира изхода от контрол електрическо поле. Особено често използвани полеви транзистори с изолиран порта.

Английският определянето на транзистори - MOSFET, което означава "поле на контролирано метал-оксид полупроводникови транзистор." В руската литература, тези устройства са често по-нататък транзисторите ТИР или MOS. В зависимост от технологията на производство на тези транзистори могат да бъдат п- или р-канал.

Конструктивна особеност, съхранение и монтаж

Транзисторът е тип п-канал се състои от силициев субстрат с р-проводимост, N-региони, получени чрез прибавяне на субстрат примеси, диелектрични, изолационни портата от канала, разположен между N-региони. Към N-области са свързани терминали (източник и изтичане). Под действието на захранването от източника на изтичане на транзистор ток може да протече. Големината на този ток контролира изолиран порта устройството.

Когато се работи с FETs е необходимо да се разгледа тяхната чувствителност към електрическото поле. Поради това е необходимо, за да ги съхранявате със заключенията закъсени фолио и преди запояване е необходимо да се къса терминали тел. Запояване полевите транзистори е необходимо да се използва преработи станция, която осигурява защита от статично електричество.

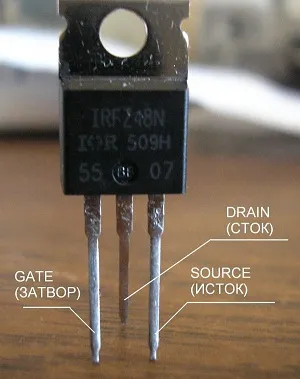

Преди да започнете проверка на изправността на полеви транзистор, че е необходимо да се определи неговата Pinout. Често на устройството за внос нанася етикет, определят съответните транзисторни извода.

Буквата G означава порта устройство, буквата S - източник и източване D- писмо.

При липса на Конекторите от устройството, което трябва да го види в документацията за този продукт.

Схема провери FET п-канален тип мултиметър

Преди да се провери възможността за обслужване на полеви транзистор, че е необходимо да се вземе предвид, че има допълнителен диод в съвременната радио подробности тип MOSFET между източването и източника. Този елемент е обикновено присъства на веригата инструмент. Нейната полярност зависи от вида на транзистора.

Общи правила за това как да се провери транзистора мултицет. предвижда да започне процедурата, за да се определи ефективността на инструмента. Уверете се, че работата правилно, преминете към по-нататъшни измервания.

Ефективността на бобина запалване определи тест за устойчивост на първични и вторични намотки с мултиметър.

За да се провери за експлоатация на транзистор мултицет на п-канал, както следва:

1. Премахване на статично електричество от транзистора.
2. Превод мултицет в режим диод тест.
3. Свържете черния кабел към м мултицет минус, а червеният - с положителна.
4. Свържете червения проводник на източника и черно - за изтичане на транзистора. Ако транзистора е експлоатация, броячът ще показва напрежението на прехода от 0.5 - 0.7 V.

Свържете червения кабел към канала на електромера и черното - до източника на транзистора. С подходящо мултицет инструмент ще покаже устройството, което означава безкрайност.

Свържете черния кабел към източника, а червеният - до портата. По този начин, откриването на транзистор прави.

Черно тел се оставя в корените и червено е свързан с канала. С подходящо мултицет устройство ще напрежение 0-800 СрН.

Ако промените полярността на мултицет сонди на показанията не трябва да се променя.

Свържете червения кабел към източника и черно - до портата. Ще има закриване на транзистора.

В този транзистор върнати в състоянието, съответстващо PP.4 и 5.

Според направените измервания, можем да заключим, че ако БНТ се отваря и затваря с помощта на напрежение DC с мултицет, че е ОК.

полеви транзистор има по-голям входен капацитет, която се освобождава, за дълго време.

Това се използва за проверка на транзистора, когато се отваря първо напрежение мултиметър (претенция 6), и след това в продължение на известно време, докато на входа капацитет се изхвърля, се извършват допълнителни измервания (стр 7-8).

Квалификация експлоатационната устройство р-канал

Проверките на транзистор полеви ефект на р-канал се произвеждат по същия начин като п-канал. Разликата е, че в параграф 3 до минус мултицет е необходимо да се свържете червения кабел към положителния и мултицет. - Черно жицата.

За да изберете желаната опция как да се свържете еднофазен електродвигател чрез кондензатор. изисква да се придвижат от желаните характеристики на работа на устройството - започвайки, операционна, или смесен.

Ефективно използване на двигатели на базата на правилно разбиране на принципа на неговото действие. Асинхронни двигатели могат да бъдат използвани у дома като генератор.

1. Невярно тип транзистори MOSFET са широко използвани в областта на науката и аматьорски практика.
2. Проверка на работоспособността на транзистори може да се осъществи чрез електромера, след провеждане на процедура.
3. Проверка р-канал полеви транзистор мултицет на получени по същия начин, както транзистор п-канал, с изключение на това, че е необходимо да се променят полярността на проводници мултиметър обърнати.

---
