Как да се обърне жицата

За разклоняване мрежа се използват разпределителни кутии. Но те са предназначени само за да скрие клоновете на електрически връзки.

Необходимостта от окабеляване връзка е намерена навсякъде. Свържете различните начини на кабели в дома, уреди, колата, като цяло, където има жици.

Сега няколко методи кабелни връзки. Всеки от тях има свои положителни и отрицателни качества.

Най-често срещаните методи са:

1. заседнал;
2. Пайк;
3. заваряване;
4. Използване на подложки конектор;
5. Използването на зацепката терминали;
6. Използване на изолационни свързване скоби (капачки PPE).

Най-простият и най-разпространеният начин за свързване на проводници е конвенционален обрат.

За този тип връзка на оборудването изисква само един нож за източване на изолация и клещи, за да се гарантира надеждността на връзката. Въпреки това, завършване, усукване място ще трябва да бъдат изолирани.

Заседнал се извършва по няколко начина.

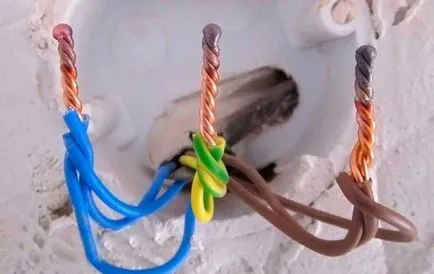

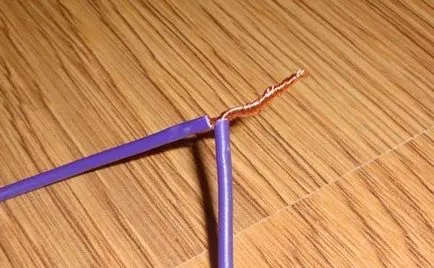

Най-лесно - това е взаимно извиване на оголената жица от свършва.

За надеждност, е желателно да се изложи на проводник не е по-малък от 5 см. След това лишени краища са кръстосани така че изолацията на ръба докоснат, след това се разбере клещи челюсти на кръст проводници са усукани и тяхното въртеливо движение.

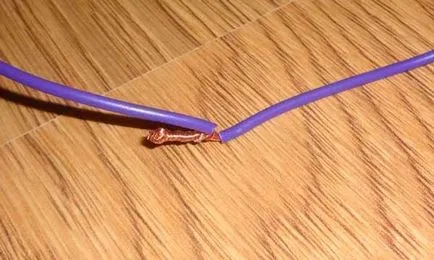

След подвижния съединението е огънат настрани така, че спираловидна тел, разположена паралелно. След това изолация съединение.

Вторият метод - е ефективен и прост обрат.

Голите краищата на проводниците в средата малко изкривени, и на мястото, където огъване проводниците са ангажирани един с друг.

След края на телта се увива около втората, също се произвежда с различни краища на кабела.

За да се подсигурите, намотката може да се направи малко по-дръпнете си клещи. Тогава всички изолати.

Украсете Вашия интериор и екстериор ретро нажежаема Edisons. такива лампи - това не е просто уют и топлина, но също така ярка декорация на всеки празник.

Следващият начин - превръзка връзка. За обрат голи проводници трябва да се намалят.

Две проводници да бъдат свързани, са разположени успоредно един на друг, така че голите краищата на допир по цялата дължина.

Тогава те съществуващ сегмент се навиват, вид, получен превръзка.

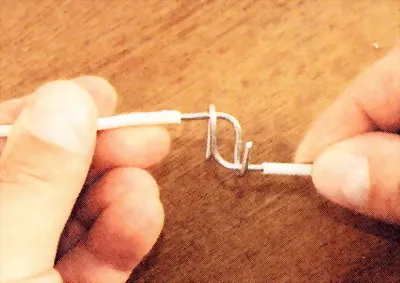

Последният от използваните от усукване методи, които могат да бъдат намерени - обрат жлеба.

За да го изпълни, от краищата на проводниците са направени малки куки, които peretseplyayutsya помежду си, а след това, извършени на намотката жицата около единия край на втория.

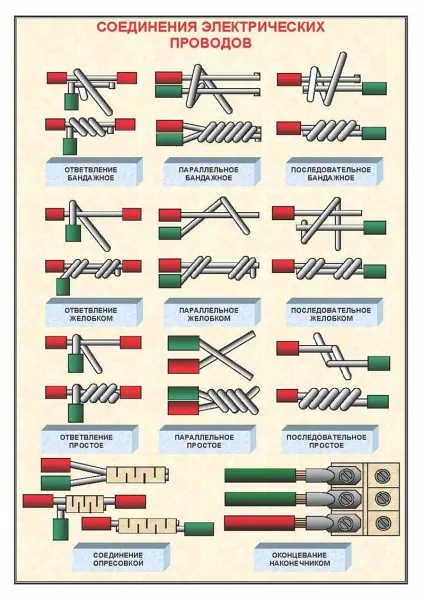

По-сложните видове кабели са представени по-долу.

Сега, относно начините за изолация обрати.

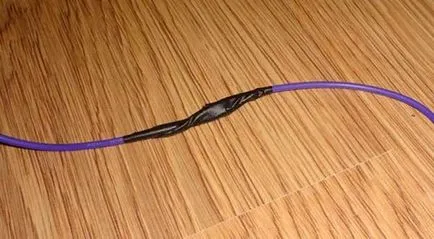

Често се използва за изолиране на различни видове лента. Когато се използва за увиване на необходимостта не просто място непрофесионални, тя трябва да отиде на изолацията на проводниците на най-малко 2-3 см.

Това ще гарантира пълна изолация, включително и от влага.

В допълнение към изолация лента може да се използва termotrubok.

Такава тръба на желаната дължина дрехи на един от проводниците преди усукване.

След като тръба се вкарва над точката на свързване. Той е здраво увита около кабелите, тя трябва да бъде малко по-топъл, например, запалка.

Поради влиянието на температурата се свие тръба, като се гарантира здраво ръцете.

Положителните качества на обрати включват лекота на изпълнение с минимално оборудване, и те се считат за надеждни.

Ако ви осигури добра изолация, а след обрат може да продължи дълго време. Също така, усукване себе си - разглобяема връзка, по всяко време, можете да го усуквате.

Той се счита за по-изгодна в мрежи, които не са фиксирани и може да изкриви, което е особено важно за превозни средства, при окабеляване постоянна вибрация.

Сред недостатъците, отбелязани невъзможност окабеляване различни напречни сечения, устойчивостта на усукване, като може да бъде много висока, което води до нагряване и топене на изолационния слой.

Усукване е трудно да се съчетаят многоядрени кабели. Те са твърде меки, така че, когато разтягане е възможно прекъсване.

Ако кабелите се използва повече изолирани проводници, може да бъде много висока, след изолирането на всеки проводник в общата дебелина на кръстовището.

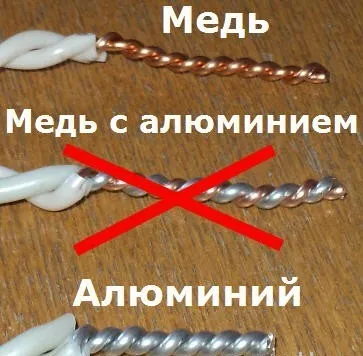

Също така, обрат не е подходящ за свързване на кабели от различни метали, например, алуминий и мед.

Това ще се отрази както на надеждността и висока устойчивост на кръстовището на жици.

Следващият метод на свързващите проводници, които често се използва - запояване.

Прави впечатление, че дажбата - това подобрява само обрат. Това означава, че жицата преди запояване задължително се изви, а след това спойка.

За да изпълните запояване се използва поялник и припой. Благодарение на такова съединение може да увеличи силата на верижна кабел засядане.

Предимствата на запояване може да се дължи на увеличаване на силата, особено за усукани проводници.

След запояване, съпротивлението на възел ще бъде много по-ниска и, следователно, не се загрява усукана.

Въпреки това, запояване се използва само мед верижна окабеляване, алуминий спойка провали.

В този запояване е много крехка, и неговото изпълнение в грешното съединение е крехка.

Друг начин за подобряване на засядането е заваряване. Отново заваряване - това е само метод за повишаване на надеждността на засядане.

Не е приложимо за алуминиеви телове, заваряване се използва само медни кабели с големи напречни сечения.

Надеждността на заваряване е значително по-високи, отколкото за запояване. Това е добър начин за подобряване на връзките в съединителната кутия, но заваряване все още не е много практично.

В допълнение, специално оборудване, заваряване инвертор нужда за това.

Заваряване не се използва върху алуминиев окабеляване, Друг недостатък е възможността за отслабване на усукване, защото силните нагревателни проводници, които ще бъдат необходими, когато процесът на заваряване може да се облекчение усукване поради промени във физическите свойства на метала.

Отделни начини запояване и заваряване връзки не може да се счита, те само предоставят допълнителна безопасност.

Също така, след като се използва запояване желязо или точка връзка заваряване машина ще трябва да бъдат изолирани.

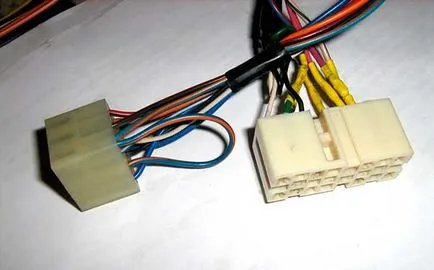

Клемни блокове и подложки

Но използването на терминали и подложки - това е напълно отделен начин за свързване на кабели.

Клемен блок и представляват една малка метална пластина с контактите на краищата.

Тази плоча се поставя в изолационен пластмаса. Стягащи болтове проводници са често използвани.

Разликата между клемния блок и блок е да се гарантира, че терминал блок позволява да се свърже само две жици и блок е предназначен за няколко връзки.

Ако само блок - няколко терминали, свързани заедно, което позволява да се осигури няколко отделни съединения.

За свързване на двата проводника да изчисти достатъчно от краищата на изолацията, и много от тях не трябва да се почисти, достатъчно 0.5 cm, е важно само до пречиства края може да достигне контакта.

В този случай, изложен проводник не трябва да стърчи извън ръба на клемния блок, за да се избегне случайното му докосване.

Следваща отвертка болт се затяга, осигуряване на надеждна връзка с табелката с жица.

От друга страна терминал се определя другия край на проводника. Металната плоча ще служи като мост между тях.

При използване на терминала, те се свързват само две жици, за последващо използване друг терминал блок.

Блок също позволява множество връзки, че когато голям брой проводници ще доведе до по-компактни размери.

Клеми и възглавничките са добри, защото те позволяват свързващи проводници, изработени от различни метали и различни по напречното сечение.

В допълнение, те са подвижни, по всяко време можете да отделите желания жицата. Те са полезни за твърди и усукани проводници.

Недостатъци включват повишаване на техните размери връзка, особено обувки.

Скриване на терминали и подложки могат да бъдат много трудни. В допълнение, конвенционални Клеморедите не позволяват вратовръзки в окабеляване, усукване го позволява. Но от страничната лента - просто по-долу.

Самостоятелно затягане терминали

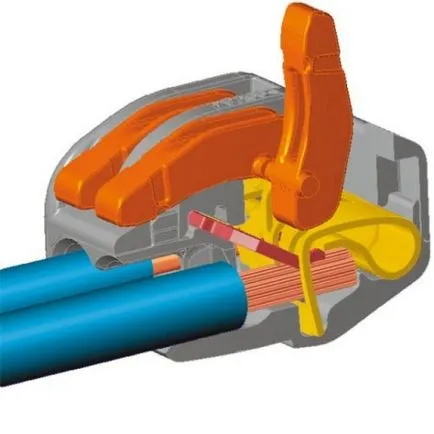

Самостоятелно затягане терминали - един вид конвенционални терминали. Те осигуряват дори по-бърза връзка, тъй като той дори не е необходимо да използвате отвертка.

Те са пружинни контакти, така че свързващите кабели достатъчно дупки с контакти вмъкнете краища на кабела.

При инсталиране на необходимостта да се преодолее силата на пружината, след което тя ще настоява контакта към жицата. Трябва да се отбележи, че този метод е много удобно за усукани проводници.

може да бъде изолиран от недостатъците на такова съединение не е особено надеждна връзка на клемите няма да е лесно да се изтеглят. Това е особено вярно на едноядрени кабели на голямо напречно сечение.

Общото за терминали недостатък е възможността за проникване на влага на контактите, които могат да доведат до тяхното окисляване и увредена съединение.

шапки ЛПС

Caps PPE - прост и удобен начин да се свърже. Те са изработени от три вида - без контакти, както и затягане и пружинен контакт.

Caps без контакти са направени само от изолационен материал. Те са предназначени за изолиране на обрат.

Носят се на върха на усукване, като го защитава от влага.

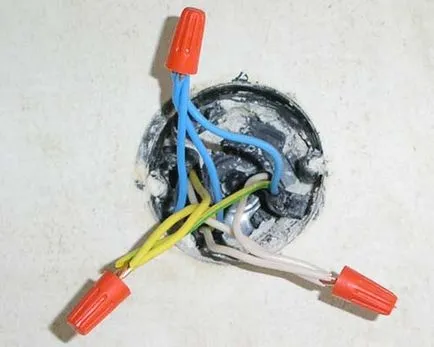

Винтови капачки осигуряват лесен достъп до кабелите за връзка често се използват в разпределителни кутии.

Капачките с затягащ контакт е установен в пръстена от мек метал. Такава капачка се поставя на усукване, и за по-добра връзка клещи монтиран пръстен е компресиран.

Тази капачка може да се използва като единично съединение, без усукване.

Белен изолация тел се вмъква в капачка пръстен, след което се притиснат с клещи. Тези капачки осигуряват по същество постоянна връзка.

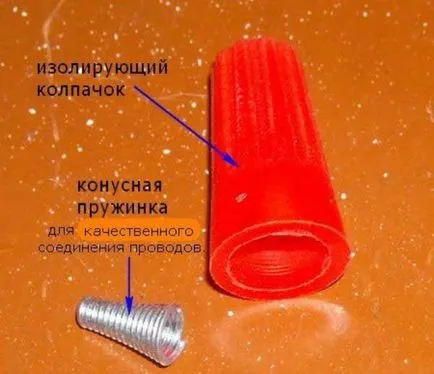

Идентични с тези, описан работи шапки с изворна контакт, но скобата, че не е необходимо определяне на надеждността ще осигури пролетта вътре. Такава капачка връзка - подвижен.

Рязане на кабели

В края на няколко думи за страничната лента. В повечето случаи, това съединение се използва за усукване.

На жицата, към която искате да се свържете друг тел, на малка площ се почиства от изолация. На почистената област се навива дестилира край на проводника за свързване, след което всички изолирана лента.

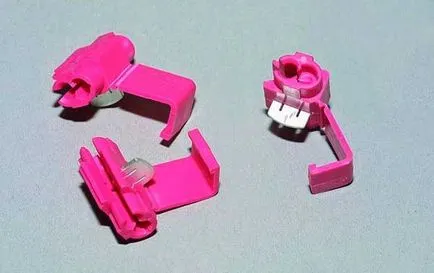

Тя може да се използва, за да върже специален терминал. Тя е с Т-образна форма и се състои от две половини на плочата, посочена в него.

Такъв краен блок обхваща две половини обелени част, които ще бъдат вмъкнати. Страничен ръка към клемите на телта е свързан да се захранва.

Тук са разгледани всички видове електрически мрежи използват съединения.

И въпреки че електрическата мрежа се използва за дълъг период от време, най-добрата връзка на двата проводника е все още обичайния обрат, може би в допълнение подсилена от запояване или заваряване.

---
