Как да се включите на транзистори в паралел
Паралелно свързване на транзистора мощност
Въпроси, свързани с употребата на мощност транзистори в паралел връзка се появяват все повече и по-често. А въпросите са как и автомобилната инвертор и да мрежа.
Мързелът ми преодоля и реших да реагира незабавно на всички въпроси на един път, така че повече по темата, без да се разсейва.
Да вземем например последния въпрос по тази тема:
Аз питам за помощ или съвет с избора на MOSFET и препоръки за ремонт. Монтирайте конвертор 12/220 1800 вата. Там във всеки изход рамо 220 волта стои 6 транзистори. Като цяло, има само 12 пенса. родния BLV740. Част nakryls. Пред мен има плесна IRF740 3 бр. Проверени намерих няколко по-дефектна. Закупени допълнително още 3 IRF740 (всички транзистори в едната ръка са идентични). Схемата не работи, която включва отляво в отбрана.
В крайна сметка, повече от Polevikov починал. Сложих всичко IRF740, заменяйки изгори - не работи отново. Част от транзисторите се нагрява и в крайна сметка отново изгори част. Предполага се, че параметрите на транзисторите "разпръснати" vypayal останало нещо за един по времето на полуживот на транзистора т.е. 2 по-горе и 2 по-долу. Connected, всичко работи, на натоварване 100 вата притежава. Въпросът сега. Прав ли съм, че транзисторите трябва да се промени всичко наведнъж. И може да замени BLV740 на IRF740?
Аз със сигурност не може да се повиши balobolnyu и кратък отговор, но аз не обичам Kloner (необмислени схема за клониране chuschie), така че отговорът ще се основава на редица въпроси, по начин, който мисля, че хората ще разберат какво имам предвид, и глупав ще продължи да прекарат своя бюджет за експлодираща полски работници. (Лукаво кикот).
Така бавно отиваме:
Първоначално имаше няколко парчета BLV740, datashnik отворен и гледам само един-единствен ред - количеството енергия, съхранена от портата, която е обозначена с Q гр.
Защо това място?

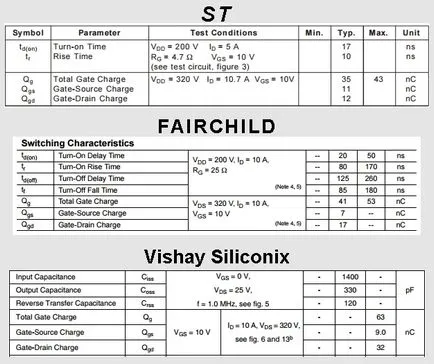

Поради тази стойност е в пряка зависимост от отварянето и затварянето на MOSFET технология. Най-висока е стойността, толкова повече енергия е необходимо да отворите или затворите транзистор поле ефект. Просто си направите резервация - там се разбира в транзистори полеви като порта капацитет. Тази настройка също е важно, но когато трансформацията се случва при честоти на стотици кХц. Качвам обратно силно препоръчвам - трябва да се яде повече от едно куче в тази област, с цел успешно преминат най-малко сто килохерц, и там е куче с щанда.

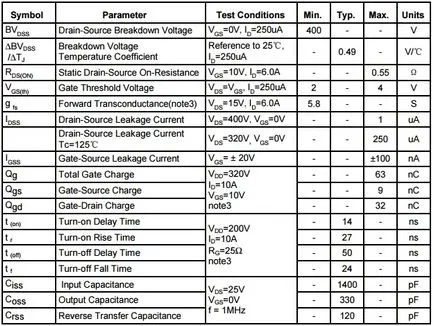

Ето защо, за сравнително ниска честота от нашите най-важни цели именно Q гр. Open datashnik на BLV740, не забравяйте да обърнете внимание, в ума си, че тези транзистори произвежда само Шанхай BELLING CO. Така че, това, което виждаме:
