Как да си направим LED лампа
КАК ДА LED лампи

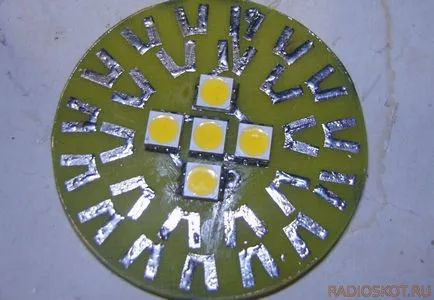

LED лампа нощна лампа
Първият изграждането на малък капацитет, така че имате намерение да го инсталирате в нощта светлината. Лампата се случва на базата на четири trohkristalnyh SMD5050 светодиоди. консумация на ток от 4.5 тА. кондензатор баласт е 0.1 microfarads.

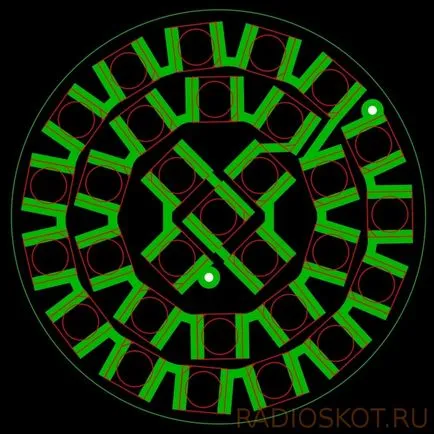

LED крушка 2 w
Лампа 2 вата на петдесет и четири-чип светодиоди SMD3528 настолна лампа. Консумация на ток от 11 mA. 0,47 UF кондензатор.

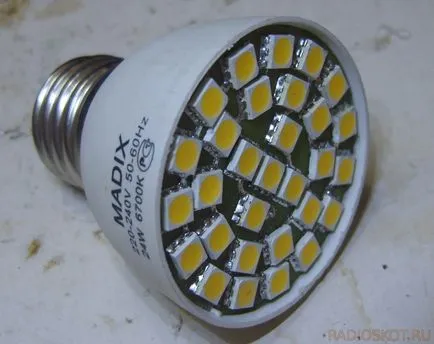

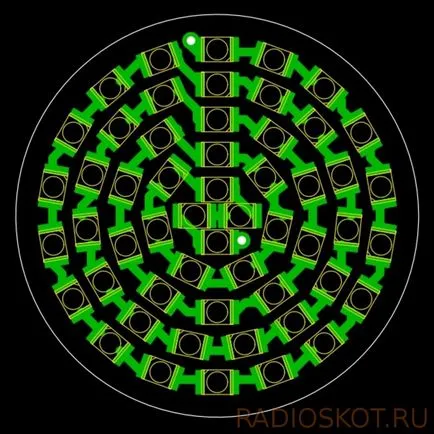

5.5 w LED лампа
Лампа 5,5 W на тридесет trohkristalnyh SMD5050 светодиоди в коридора. Настоящият му консумация от 60 mA. 1.5 UF кондензатор.

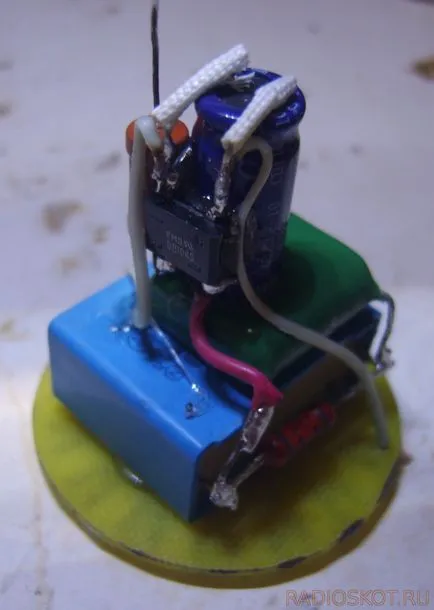

Шофиране мощност LED лампи
Дали е много проста, това е схемата, за която ние ще трябва:
- Резистор 100 ома * 1 W,
- 1 Mohm резистор * 0,25 W, е необходимо да се освободи неполярен кондензатор след изключване на захранването,
- всеки диод мост с работно напрежение на най-малко 400 волта (или сглобяването на четири диоди, които могат да бъдат взети от една и съща "energosberegaek")
- неполярен кондензатор от 0.1 до 2.0 microfarads за напрежение по-малко от 275 волта (за предпочитане 400 волта), ограничава тока, подаван към светодиодите,
- електролитен кондензатор 2 UF и граница напрежение на най-малко 400 волта (същият може да бъде взето от "energosberegayki"), изглажда пулсации напрежение, елиминиране на трептенето на светодиодите,
- и, разбира се, всички едни и същи светодиодите.

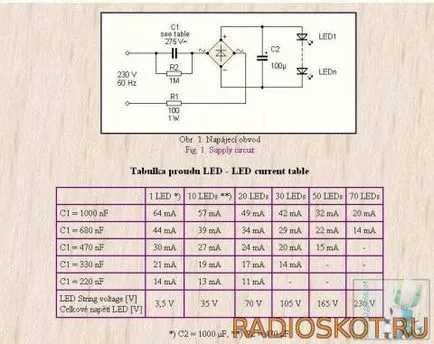

Всички светодиоди са свързани в серия (плюс минус) и са свързани към веригата, полярността. Неполярен кондензатор се избира въз основа на LED ток, който може да се намери в листа с данни в LED относно таблица:
Но по-добре, разбира се, да поставите празнина електромера светодиоди (в режим на 200 mA) текущ контрол, че не превишава номиналния ток на светодиода, за да се предотврати преждевременното им провал.
ВНИМАНИЕ: Тази схема не е галванично изолиран от мрежата, така че трябва да бъдете внимателни при работа, не докосвайте ръцете на голите части на веригата, включени в мрежовото устройство, за да се избегне токов удар!

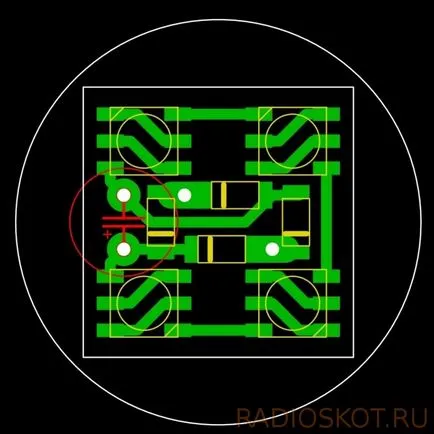

Архив на печатната платка за лампи могат да бъдат изтеглени на този линк. Успех в творчески начинания и ще видите на страниците на сайта на радио вериги. Тъй като сте били Tomych.
