И anufacture план сайт - уморителна работа. Отдавна са отминали дните, когато земята е измерена стъпки, или в съответствие с принципа "където капачка ще лети." В днешния свят на приватизирани земя - надеждни инвестиционни фондове, както и квартала на войната може да се проведе през годините, дори на няколко сантиметра от земята. план област. направени на ръка и без участието на сертифицираните инспектори и геодезически работи, правна сила не го направи, но ако се подчинява на определен алгоритъм може да бъде достатъчно точен и дава представа за конфигурацията на земята и нейната зона.

Необходимите материали и инструменти за Карта на терена

За да се направи план на обекта със собствените си ръце, ние се нуждаем ролетка (колкото по-дълго, толкова по-добре) и хартия за запис. На етапа на обработка на данните няма да попречат на калкулатор, парцеларен план е най-удобен за милиметрова хартия.

теренната работа

В Геодезия "работа на терен" се отнася до част директно измерване. Те извършват в държавната система на координати или Тахометри с помощта на GPS-наблюдения.

В случай на измерване на собствената си област като отправна точка трябва да бъде да се направи най-дългата страна на оградата или къщата. Предварително очертават парцел скица, която след това ще се прилага измервания. За удобство, изберете парче хартия повече, линията е съставен с линийка (фиг. 1а). За да се избегне объркване, влезте символи на контура. Точно както може да бъде полезен материал за маркиране и разбити на земята.

Нека започнем с къщата. Obmeryayte периметъра за определяне на получените стойности на дължините на линии.

За да бъде картината пълна, е желателно да ни да отидете на началната точка. Както се вижда от илюстрацията, синята стрелка показва измервания на закрито. За външни размери, към получената стойност трябва да се добави дебелина на стената (Фиг. 1Ь). Сега имаме твърда къща верига, която ще бъде в основата на план направен със собствените си ръце.

Прочетете още: Какво толкова има алтернатива на пейката? [Q]

Нанесете измерванията на други сгради на сайта. Ако базовата линия и се измерва успоредно достатъчно, за да бъде звучене.

В други случаи, ще трябва две или повече измервания. В геодезията, този метод се нарича и напречни сечения перпендикулярно.

Ако областта е самостоятелна структура, верига за измерване ще изглежда, както е показано на фигура 1с.

На земята не винаги е възможно да се отложи прав ъгъл, така че контролът на измерване може да бъде измерена диагонали (Фиг. 1d).

Този метод се нарича геодезия метод за линейни вдлъбнатини. По същия начин ние получаваме екстремните точки на въртене на граничната зона, предвид факта, че повечето от стойностите по това време вече ще се нарича (фиг. 1г).

На практика, за да не винаги е възможно да получите точните размери на натоварването на сайта, така че използвайте метода на паралелно изместване.

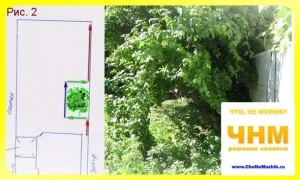

Ние измести ролетка, успоредна на измерената стойност, за да се придвижва на препятствието. В този случай, продължителността на неизвестно страна е сумата от измервания на сини и червени линии на чертежа (фиг. 2).

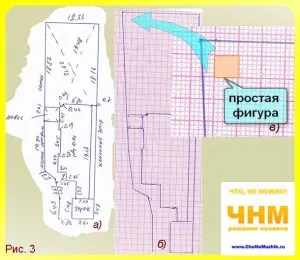

Резултатът от нашата работа ще бъде очертанията с размери, които ние се превърнаха в плана на обекта, изготвен от собствените си ръце (Фигура 3 а).

Ако всички размери не са поставени в чертежа, да ги доведе на отделен лист хартия.

работата в офиса

Този термин в геодезията разбере обработката на получените стойности. За улеснение на операция по дирижиране, пропорциониране между реалния образ и размера на хартия, т. Е. За да мащабирате. В нашия случай, за по-голяма яснота, ние ще използваме мащаб 1: 200 (1 cm 2 m план на природата). Ние започваме с базовата линия, осъществяване на паралелни линии на милиметрова хартия. Нашата размер 19.13 m в самолета ще отговаря на ред 9.6 cm 19,13 / 2 = 9,565).

Линейни серифи, ние изнасяме компаси, метод на ортогонално се прехвърля на рисуване с линийка (фиг. 3б). Тази част от плана, изготвен от собствените си ръце, може да се използва за определяне на района.

Прочетете още: Какво е използването на трошен камък на част от фондации? [Q]

Тъй като работата ние сме в мащаб, който може да се изчислява площта на фигура получава като сума от квадратите на квадратите на милиметрова хартия и непълна, които са съставени от триъгълници, правоъгълници или квадрати (Фигура 3b).

В края на подготовка, план, парцел схема области
