Въздух под налягане се използва широко в промишлеността, строителството, както и в ежедневието. Така например, собственикът на малък производство, където се използва щамповане оборудване, не се лиши от сгъстен въздух, с което на пресите са комутационни системи.
Когато извършвате различни пътно-строителни работи са широко използвани пневматични чукове, пулверизатори, отвертки.
За работа на тези единици изисква въздухът под налягане е не по-малко от 5 ... 7 атмосфери, и която осигурява широк клас от машини, наречени компресори.
Класификацията на основните видове компресори
В зависимост от характера на своя дизайн, както и на принципа на цялото многообразие на компресорни единици могат да бъдат намалени до два типа: острие и триизмерен.
В компресори тип перка необходимо налягането на въздуха е създадена от въздушния поток взаимодействие с решетки острие - подвижен и фиксиран. В структурно отношение, тези компресори са аксиално, радиално-аксиални и центробежни.
Схема последния тип перка компресор е показано на фиг. 1.
Той се използва, например, в климатици. Нецентралното монтиран на вала на ротора 1 е снабден с лопатки 3, възникващите подадени от центробежните сили по време на въртенето на корпуса 4. В резултат на намалена площ на напречното сечение на работната камера 2, която, при постоянна скорост на потока на охлаждащата течност осигурява необходимото увеличение му налягане.
По-често срещаните Вторият тип компресори - съраунд. Тук излишък на въздух под налягане се създава в специални камери. Обемът и реда на свързване на тези камери по време на цикъл на компресия се променя непрекъснато, което води до съответна промяна в операционната налягането на въздуха. Компресори от този тип се класифицират в ротационно и бутало.
Функция и класификация на бутални компресори
Компресори с бутала, защото на неговите положителни характеристики - надеждност и лекота на използване, стабилност, производителност, компактност и др. - получи широка употреба. Членове в различните области на икономическата активност да е напълно щастлив с гъвкавостта и широки технически възможности на компресори.

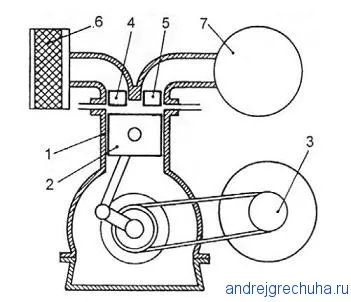

апарат бутален компресор е показано на фиг. 2. компресора се състои от цилиндър 1, бутало 2, двигателят 3, ротационното задвижващия вал 4, на входа и изпускателните клапани 5, 6 и 7 приемник филтър.
Принципът на работа на компресора на буталото е както следва. Завъртането задвижващия вал на двигателя (коляно-ексцентрик или колянов вал дизайн) преобразува ротационно движение в постъпателно движение на буталото, който доставя сгъстен въздух в кухината на приемника.
Пречистването външен изпускателен въздушен филтър се произвежда, което също представлява въздух сушилнята и компресора. Циклична въздух в работната камера на цилиндъра се извършва едновременното действие на клапана: отваря входящия клапан (или затваря отговорност) по време на обратния ход на буталото, и директно - обратно заместник - впускателният клапан е затворен и изпълнението отваря.
Приемникът позволява на компресора да се натрупват на сгъстения въздух. след което се прехвърля по-нататък чрез тръбопроводи за по-нататъшното му използване.
Компресор позволява на приемника да се осигури по-надеждна работа на пневматични устройства, тъй като тя намалява компресирани колебанията на въздух под налягане и създава обем, необходим за непрекъснатата работа на такива устройства.
компресори бутален тип, се класифицират на инсталацията:
- единично и двойно действие;
- с различно подреждане на работния цилиндър: вертикални, хоризонтални, под ъгъл;
- с различен брой работни цилиндри.
Компоненти на бутални компресори
Определя се от силата и целта на компресора. Например, по време на продължителна работа на компресора трябва да е инсталирана система за автоматично управление за своята дейност, която включва превключвател на налягането на въздуха в продължение на един компресор. Това осигурява контрол на промените капацитет компресор с величината на сгъстен въздух поток, което води до постоянството на стойностите на работно налягане.
Например, с намаляване на налягането в приемника, така че компресорът е включен, и когато налягането в приемника на максималната стойност - изключване. Наличието на ключа за налягане на компресора, цената на което е зависимо от задвижващата мощност и обхвата на налягането регулиране, намалява износването на буталата и съответно увеличава трайността на компресора.
Необходимият обем на компресора зависи от изпълнението на приемника и приемливи колебания в налягането. Тя се изчислява по формулата
Q - необходима мощност на компресора, т 3 / минута;
Dp - допустимото отклонение сгъстен въздух работно налягане на.
Бутални компресори, са произведени в малка производителност мобилни приложения (вж. 3), която ви позволява бързо да преместите устройството на ново място на неговото прилагане.
Такива компресори могат да се управляват и двигателя с вътрешно горене.
Недостатъците на буталните компресори:
1. ограничени, в сравнение с други видове производителността на машината.
2. Сравнително високо ниво на вибрации и шум по време на работа.
3. необходимостта от често поддръжка и ремонт.
4. Необходимостта от цялостно почистване на въздуха.
Ремонт на бутални компресори
Дългосрочно и надеждна работа на компресора на възвратно-постъпателно движение е възможно само с навременното и качествено извършване на дейности по поддръжката. По-специално, ремонт на бутални компресори, необходими в следните случаи:
- в случай на намаляване на производителността на устройството;
- при повишени стойности (в сравнение паспорт) нагряване на единица компресор;
- когато теч на масло от картера;
- в случай на спонтанно спад на налягането;
- когато налягането пневматичен реле;
- по механичен чук в работната камера на цилиндъра;
- при повишено въглерод на работните части на компресора.
