Как се прави напречен разрез на компаса
Здравейте, скъпи читатели! Със съкращения сме разбрали. Сега дойде ред на разговор за сечения. Как се прави напречен разрез на Компас - темата на днешния урок.
Какво е раздел?
Напречното сечение - е изображение, получено при психични подробности дисекция на един или повече равнини, които са представени само в участък, който се намира в равнината на рязане. Това напречно сечение, различна от секцията, която показва не само, че той е в равнината на рязане, но това се намира зад него.
Сеченията са разделени в постановено. които са разположени в свободната зона на чертежа и се наслагва. които са поставени в детайлите на изображението. раздел уроци за предпочитане наложени.
На инструкциите, които искате да видите основните части и тримата направи сечение: 1) по отношение на удължаването на равнината на секцията от коловоза, 2) празно място на чертежа, и 3) в проекцията дължи, т.е., на мястото на един от видовете ...
Създаване 3dmodeli въртене на вала

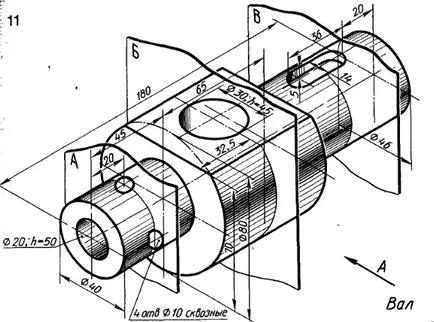

1 в равнината х-у Скица половината от нейния контур и аксиално (задължително!)
2 Операция въртене създаде модел на типа конструкция на сфероид.
За извършване на отвори с диаметър 3 мм 10 на първия етап вал е необходимо да се създаде опорна равнина на разстояние 20 мм от ZX равнина, и за изграждане на него скица на кръг.
4 Cut през всички скицата.
5 страна е необходимо да се образува отвор 10 мм. За да направите това, да създаде отваряне скица на XY равнина и се разрязва по средата на самолета.
6 на челната повърхност на първия етап създаване вал отвор с диаметър 20 mm, дълбочина 50 мм.
7 двустен създадете втори етап на вала. Нарежете през всички скицата.
8 На повърхността на жилищата създаде отвор 30 мм в диаметър. дълбочина 45 мм.
На вала 9 на последния етап на създаване на картинка шпонков канал преди поставяне спомагателен равнина.
Нарежете на дълбочина 5 mm
Добавете 10 до последния етап откос 5 * 45º. За да направите това, обадете се на панел за редактиране Bevel команда, посочете един ръб.
На последната стъпка от модела, за да промените името и цвета на модела.
Как се прави напречен разрез в Compass
11 Запис на модела, създаване на чертеж комплект A3, хоризонталната ориентация.

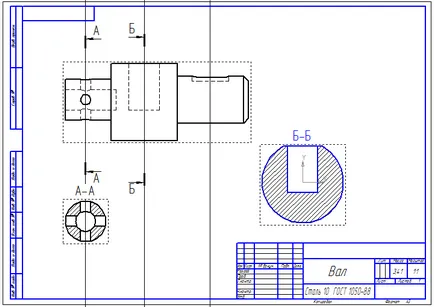

Вмъква в изготвянето само отпред, покажи скрити линии.
Правим първата секция 12 г. за разширяване на равнината на секцията от коловоза. За да направите това, изберете бутона наименования рязане панел линия / раздела, посочете началната и крайната точка на секцията. Кликнете с левия бутон на мишката. На панела със свойства, забранете проекцията на връзката и щракнете върху бутона Cut. Поставете разреза точно по линията.
Във втората част 13 също действа само за свободното напречното сечение на място в чертежа.
Защо две първи раздел заменя съкращенията? Тъй като в първия случай, когато напречното сечение, изображението се състои от отделни части, които в съответствие с правилата на рисунка не е позволено.
Във втория случай, ако равнина раздел съвпада с оста на отвора, така че по правилата на контура на отвора, показани в пълен размер, въпреки че той е извън среза. Това правило обаче не се отнася за частта от Каналът за шпонката - верига не е затворен.

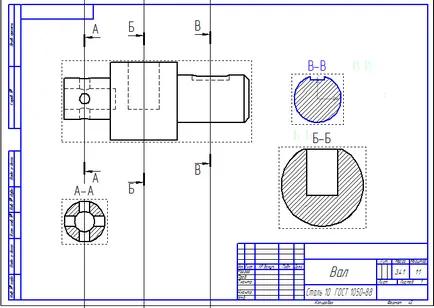

14 изпълнява последната част на компас. Ние се разпорежда с него на мястото на формата в ляво, в проекцията на вижданията на господаря. На панела със свойства, щракнете върху раздела за бутон.
Редактиране на първата част 15. Унищожаването напречно сечение А-А и премахване на обозначението писмо на линията на сечение, заемащ централната линия - проследи рязане равнина.

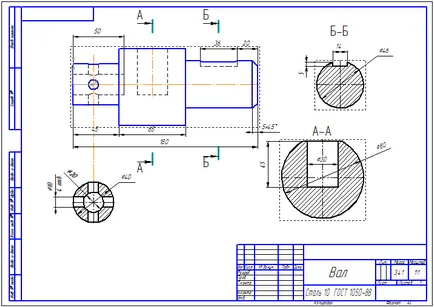

16 Размери и централната линия. Секция в Compass са готови.
Изтегляне на чертежа и модела безплатно от тук.
Секция в компаса не е трудно да се направи, най-важното, за да се запознаят с правилата за изпълнение на секции и да ги следват.
