Ако заемат голяма площ на обекта по картофите, тогава помощта на различни устройства най-вероятно няма да бъде излишно. Изработване на картофи и картофи можете да притежавате ръце, и ние сме подготвили за вас чертежи и препоръки за тяхното сглобяване.

Засаждане и прибиране на реколтата от картофи - упорита работа, особено ако трябва да се обработват с голяма площ. Ако вече имате мотоблок. можете да си купите или да направите свои собствени устройства, тези операции са механизирани, което значително ускорява процеса, увеличаване на производителността, а дори и на качеството на клубените засаждане и прибиране на реколтата.

Независим производство kartofelesazhalok

Интегрирана картофи трябва да реши няколко проблема наведнъж:

степен на образование се изисква дълбочината на браздата;
равномерно подаване на грудки;
уплътнение жлебове почвата.

Следователно, устройството се състои от няколко компонента: borozdoreza, klubneprovoda изкопава дискове.

Рисунки за независим производството на картофено

Klubneprovod - един от най-сложните елементи на машината и фабрика машина, за да се повтаряте успее не е всичко момче за всичко. Някои фермери дори съветват вместо инсталация механизирана klubneprovoda седалка на рамката в близост до контейнера с монтаж асистент материал, който е ръчно хвърляне грудки в браздата, който реже и заравя механизъм окачен опростена картоф.

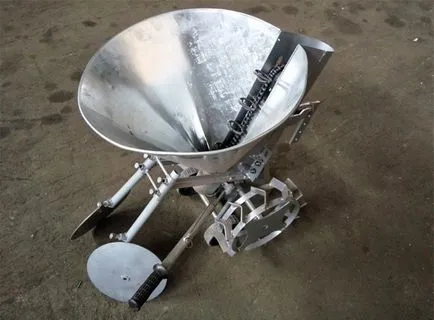

И все пак има проекти, които можете да направите сами. По-долу са рисунки, с помощта, която може да събира своя собствена картофосадачка.

Друг проект - автоматично картофосадачка. Той представлява конструкция сглобени от U-профили № 8 с шперплат или метал картофено капацитет фуния кофа 2, който е снабден с храна асансьор. Асансьор преминавайки от специални чаши, които се преместват заедно с верига. Тя е свързана с движението на задвижващото колело. Masters препоръчват да се вземат верига зъбно предаване велосипед на плантатор Ø 80 мм, а нейните мотоблок - Ø 160 mm. При повдигане монтирана тръба klubneprovod на.

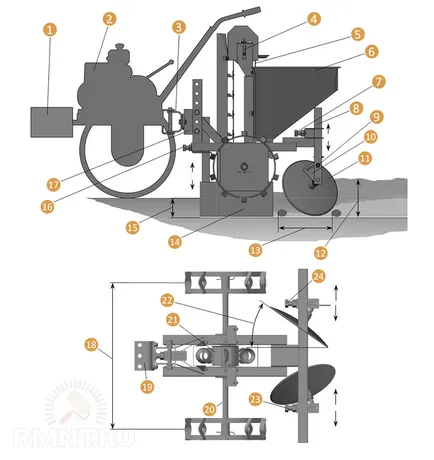

Фабрика картофи (монтаж изглед): 1 - противотежест; 2 - единица; 3 - скоба; 4 - опъване устройство; 5 - конвейер; 6 - резервоар; 7, 9, 16, 23, 24 - болт; 8 - зъбна рейка; 10 - сектор; 11 - задвижване; 12 - височината на билото; 13 - стъпка за разтоварване; 14 - шевове; 15 - дълбочина засаждане; 17 - свързване; 18 - ширина; 19 - скоба; 20 - вала на барабана устройство; 21 - конвейер; 22 - на ъгъла на атака

Фиксирането чаши на верижка

Как да си направим картофена с ръце на магазин чертежи

Рисунки саксии фабрика, проектиран за тежки мотоблок баласт пред или Минитрактори. Всички елементи са фиксирани към рамката.

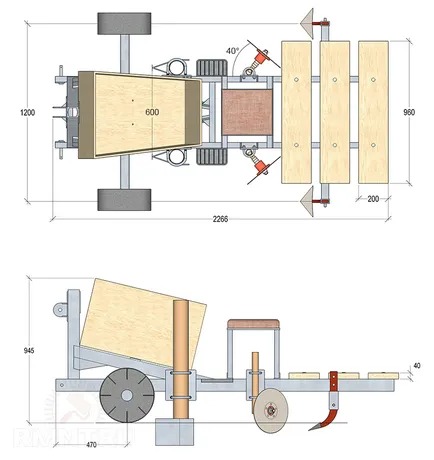

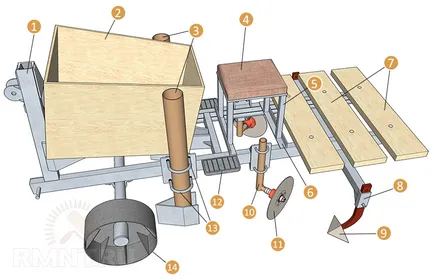

Двуредни плантатор: 1 - носещата конструкция; 2 - бункер за картофи; 3 - vysazhivatel; 4 - седалка; 5 - podsedelnik; 6 - опора; 7 - подови настилки за багажника; 8 - държач двойка разрохкватели; 9 - срязване; 10 и 11 - с вграден преден диск; 12 - крака; 13 - монтиране vysazhivatelya; 14 - подпомагане на волана

Има Изкормвача култиватор лапа събрана със зъбна рейка. Podsedelnik тръба от 42x3 mm podsedelnika поддържа - от ъгъла на 50x50x5 mm, крак почива - лист 6 мм. Тези части са направени отделно и заварени на ниво удобно за индивида.

Таблица 1. скорост на потока в рамката материали

Бункер за картофи - листова стомана или шперплат

Уплътнения колела са монтирани върху подложката, ъгълът на падане и степента на проникване регулира стълби (вж. Схемата) и втулки (4 бр. На една ос).

Близо до дискове: 1 - задвижване; 2 - нит (Ø 6 mm - 5 бр.); 3 - концентратор; 4 - носещ корпус; 5 и 6 - лагери 180503

проникване Височина borozdoreza регулация на рамката и неподвижно фиксирани стълби. клубен хранене да vysazhivatel - от типа на асансьор (виж по-горе.) или ръчно.

Vysazhivatel с borozdorezom 1 - klubneprovod (Ø 100 mm тръба 3 mm, дебелина стени е възможно); 2 - borozdorez (лист 6 mm)

Буш, регулира позицията на диска затвори

Stand близо до диск 1 - стойка (Ø 42h3 mm тръба); 2 и 4 - M12 стълби; 3 - подпора; 5 - шал (20x20 мм лист); 6 - конзолата (барове Ø 28 mm)

Мулчиране засаждане се използва софтуер за копиране, култиватори представляват дюза, прикрепена към държателя - монтирани в шкаф на долната рамка. Дълбочината на тяхното въздействие върху почвата се регулира движението на стелажи вертикално и се определят от между пръстите му.

Притежателят на разрохкватели: 1 - клип (лист 6 mm - 2 бр.); 2 - шал (лист 6 mm - 4 бр.); 3 - прът (Район 50h50h5 mm - заварени към квадрат)

Има и хукна рамка, монтирана ос на колело. Този монтаж единица и да я направи доста трудно - тук и механична обработка и заваряване, и не е необходимо прецизно, така че е най-добре да се разпореди представянето данните на чертежа в студиото или да използвате, ако е възможно колело б / каучук или с друг, че малко щети на почвата.

Таблица 2. Консумация на колесни материали ос

Всички елементи се събират в рамките на сборен чертеж.

Независим Производството на картофи

Има три основни проекти от картофи:

Вибриращ или grohotnogo тип. Това устройство с висока производителност, състояща се от вибрационното барел и лемежа устройство вибрации. Принцип: картофите с почвата заловен, преместени във вибрационна маса, където земята събужда надолу и грудки се излива по ред.
Тип на конвейер. Комплекс в производството на комплекти, състоящи се от lopatopodobnogo плугове, барабанен филтър, и веригата-бар на конвейер.

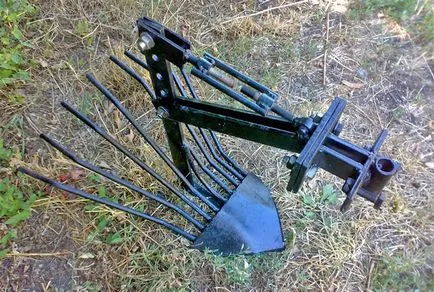

Lancet тип. Най-прост дизайн, който е монтиран на един подръпване мотоблок "фен", чрез който се събужда земята и картофи, пуснати в страната.

Картофи за елементите, които трябва да се вземат достатъчно дебел метал, като се има предвид съпротивата на почвата. В "трудно" почвата, дебелината на метал да бъде в контакт с него.

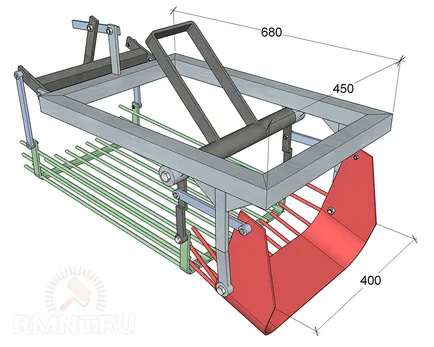

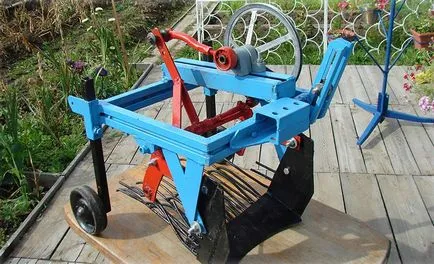

Картофено вибрации тип grohotnogo

Potato конвейер

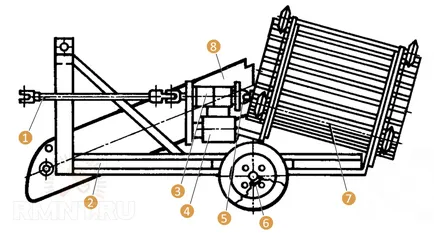

1 - FRP витло задвижващия вал; 2 - рамка; 3 - налягане намаляване на единица; 4 - конусни; 5 - вал на задвижващия барабан чисти; 6 - носещата транспортен възел; 7 - барабан чисти; 8 - верига конвейер с прът лемежа

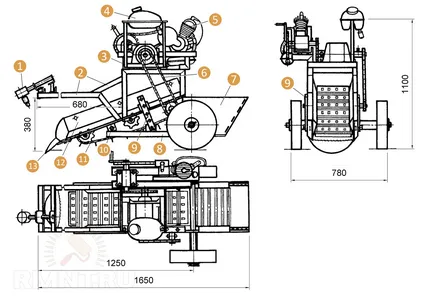

1.2 - панта и сцепление теглителна връзка; 3 - reduktoronogo рамка моторна единица; 4 - резервоар за гориво; 5 - Двигател; 6 - устройството на веригата на транспортьора; 7 - картофено силоз; 8 - кофа за превоз; 9 - регулиране ремъци; 10 - конвейер монтиране; 11 - верига прът конвейер; 12 - первази асансьора; 13 - лемежа

оригиналната структура закрепване проектиран Соловьов господар. Фигура - + ремарке база завъртане.

Рисуване ремарке. изглед отдолу

Таблица 3. Материали за производство
