Лаборатория захранване със собствените си ръце в снимките

Тази схема, изпратихме човек с прякора: Loogin.

Тук ще се опитам най-много подробности - стъпка по стъпка, за да ви кажа как да го направя с минимални разходи. Със сигурност всеки дом след ъпгрейди желязо лежи под краката на най-малко едно PSU. Разбира се някои неща трябва да купуват, но тези жертви ще бъдат малки и най-вероятно ще доведе в крайна оправдано - това обикновено е около 22V и 14А таван. Лично аз слагам в $ 10. Разбира се, ако се съберат всички на позиция "нула", а след това трябва да сме готови да плащам около $ 10-15 повече за закупуване на PSU, кабели, потенциометри, копчета и други rassypuhi. Но обикновено - тези неща всичко в насипно състояние. Има една уговорка - ще трябва да работят по-малко ръце, така че те трябва да бъдат "без пристрастия» J и нещо подобно може и да получите:

Първо трябва да се получи, като използват всички ненужни, но обслужват PSU ATX мощност> 250W. Един от най-популярните схеми - тази мощност магистър FA-5-2:

Подробно последователност от действия аз го опиша с тази схема, но те също са валидни за други възможности.
Така че, първата стъпка е да се подготви BP-донор:

1. Извадете диод D29 (можете просто да вдигнете единия крак)
2. Извадете скачач J13, и се намира в печатната платка (може фрези)
3. PS ON джъмпер на земята трябва да се изправи.
4. Включете PB само за кратък период от време, тъй като входното напрежение е максимум (около 20-24V) Всъщност това е, и ние искаме да видим.

Не забравяйте за електролитите през уикенда, предназначени за 16V. Може би те ще се загрява леко. Като се има предвид, че те са склонни да "подуване", те все още трябва да изпрати в блато, не жалко. Проводници чисти, те пречат и ще бъдат използвани само GND и + 12V тях тогава спойка.

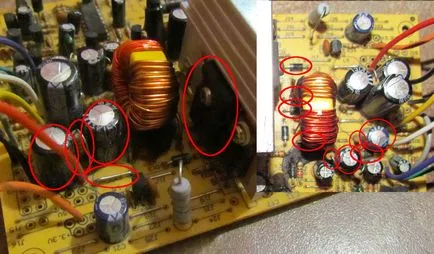

5. Извадете част волта 3.3H: R32, Q5, R35, R34, IC2, C22, C21:

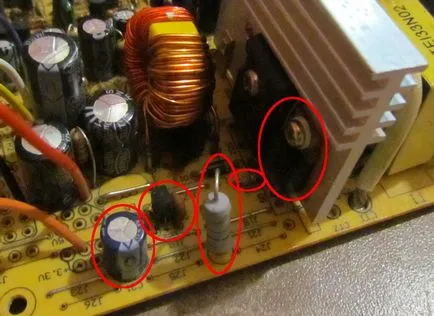

6. Извадете 5V: монтаж Шотки HS2, C17, C18, R28, и можете да "вид дросел" на L5
7. Извадете 12V-5V: D13-D16, D17, C20, R30, C19, R29

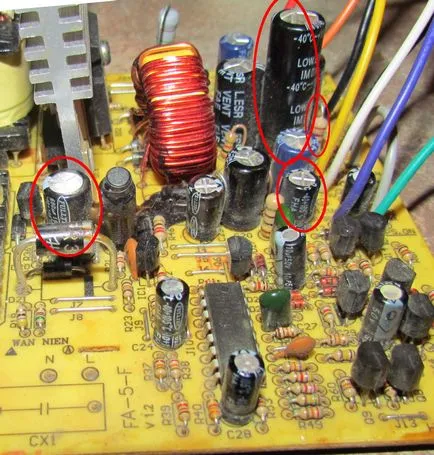

8. Имам лошо. замени С11, С12 (за предпочитане С11 голям капацитет - 1000uF, С12 - 470uF)
9. Промяна на несъответстващи компоненти: C16 (! Желателно да 3300uF х 35V като мен, добре, поне 2200uF х 35V задължително) и резистор R27 предупредят да го замени с по-мощен, например 2W и съпротива да се вземе 360-560 ома.

Ние разглеждаме картата ми и повторете:

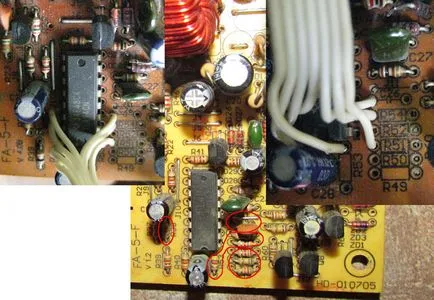

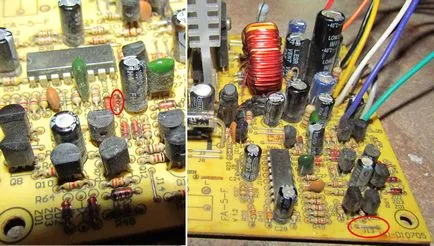

10. Ние се премахне всичко наопаки TL494 1,2,3 за този премахване резистори: R49-51 (1yu освободи крака), R52-54 (два вата крака.), C26, J11 (трета част на крака).
11. Не знам защо, но R38 бях прекъснал някой J го препоръчвам и на вас прекъсне. Той участва в обратна напрежение, и е успоредна на R37-му. Всъщност R37 също могат да бъдат нарязани на две.

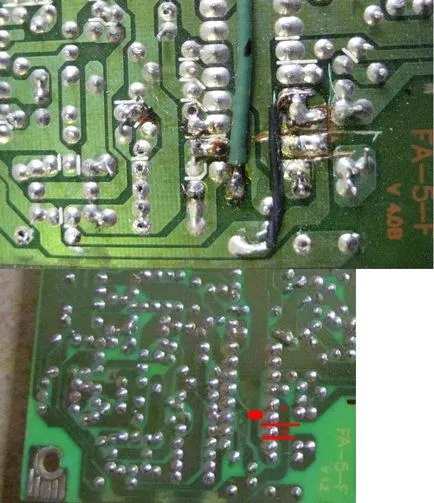

12. В подвижни 15yu и 16yu крак чип от "всички останали": За да направите това 3 прорези съществуващата песни и от 14-ти етап се свързва отново черен пуловер, както е показано на снимката ми.

13. Сега нервирам линия за командни табла в съответствие с точка схема, аз бях една дупка от vypayat резистори, но от 14-ти и 15-то трябваше да се откъсне за нокти и пробиване на отвори в снимката по-горе.

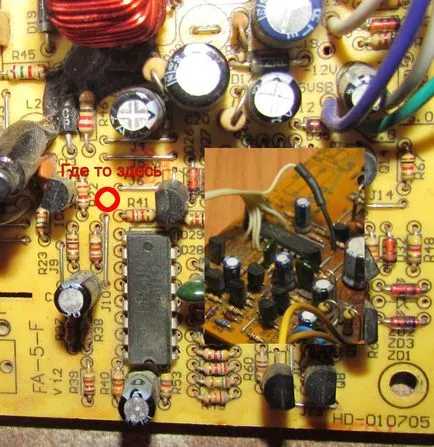

14. shlayfa на вена №7 (мощност регулатор) могат да бъдат взети от захранването + 17V TL-ки, в областта на мост, или по-скоро от нея J10. Пробийте дупка в пистата, ясно лак и там! Сондажът по-добре от печат.

Това беше всичко, както се казва: "минимални промени", за да спести време. Ако времето не е от решаващо значение, просто може да донесе на схемата в следния вид:

Също така, аз ще съветва да се промени Conder високо на входа (С1, С2) Това малък капацитет и сигурност са доста изсуши. Там обикновено 680uF 200V х. Плюс добре задуши стабилизиране L3 група леко променят, или да използвате 5-волтов ликвидация, като ги свързват в серия, или като цяло и да премахнете всички намотки навити около 30ti нов Emalprovod общия раздел 2 3-4mm.

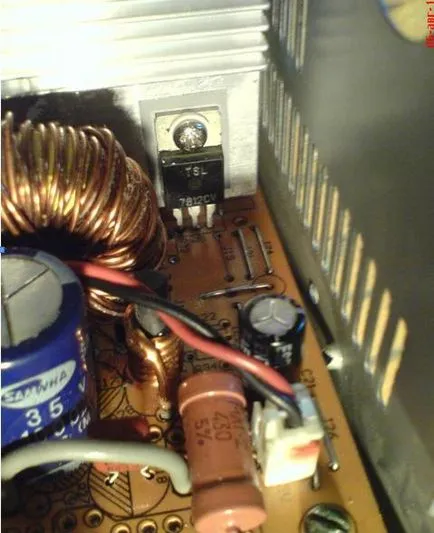

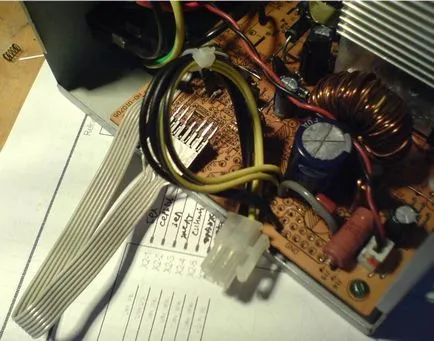

За захранване на вентилатора е необходимо да се "подготви" за него 12V. Излязох по следния начин: Когато някога е бил един полеви транзистор за генериране на 3.3V може да "уреди" 12ti Volt ROLL-ку (KREN8B или 7812 внос аналог). Разбира се, че не може без рязане на писти и добавки жици. В крайна сметка се оказа, като цяло и дори "нищо":

На снимката можете да видите как всичко е хармонични uzhilos по нов начин, дори и конектора на вентилатора е зле във форма и назад задуши от много добър.

Сега на регулатора. За да се опрости проблема с различните шънт там, се процедира, както следва: купуват готови амперметър и волтметър в Китай или в местния пазар (със сигурност, където могат да бъдат намерени на дилъри). Можете да си купите баня. Но ние не трябва да забравяме, че сегашния таван те 10А! Ето защо, в схемата на регулатора ще трябва да ограничат настоящото ограничение в този момент. Тук ще опиша възможността за отделните устройства без действащия регламент за ограничаване на максимума на 10А. Веригата на регулатора:

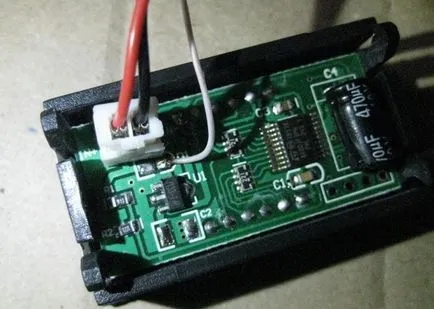

За да е необходимо текущата корекция граница вместо R7 и R8 да се постави променлива 10k резистор, както и R9. След това можете да използвате vsemeryalku. Също така обърнете внимание на R5. В този случай, 5,6kOm на съпротива, защото нашата амперметър шунт 50mΩ. При други изпълнения R5 = 280 / Rshunta. Тъй като ние се волтметър един от най-евтините, така че е необходимо да го променят малко, така че той може да се измери напрежението от 0V, вместо 4.5V както производителя. Всички модификации, е да се разделят на силовата верига и измерването чрез отстраняване на диод D1. Спойка тел - това е захранване + V. Измерено част остава непроменен.

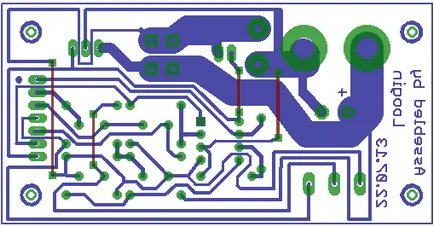

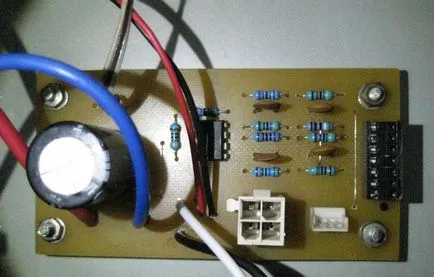

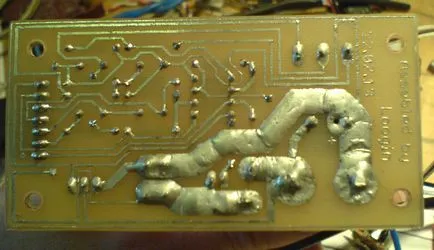

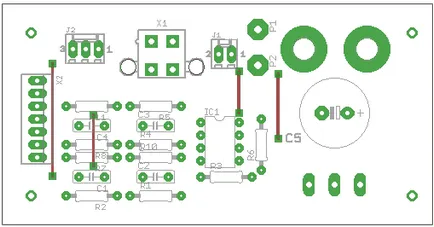

Показани в червено скачач. След това вземете в ръцете на хартията, лазерен принтер, желязо, PCB фолио, железен хлорид (тя не е в ръцете), поялник, един куп елементи и да го даде на всички тук, в това състояние:

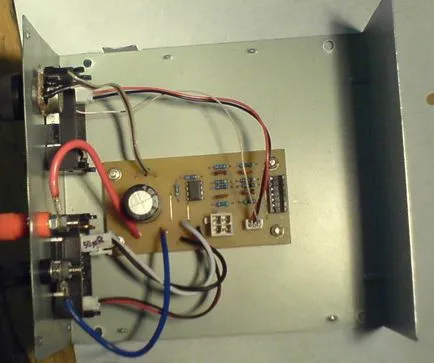

След това затегнете тавана е готов да плати в корпуса чрез изолационни дистанционните, като нарязани от изразходваните пръти Lollipop 5-6 мм по височина. И не забравяйте да направите всички необходими предварителни копия с метър и други устройства.

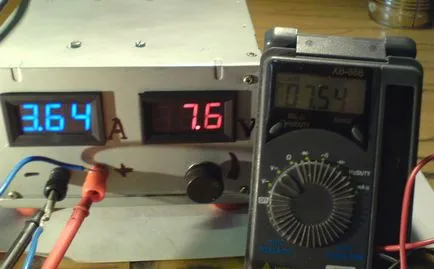

Предварително се събере и тест с натоварване:

Само погледнете в кореспонденцията между различните китайски устройства. А по-долу е с "нормална" товар. Това автомобилната главата лампа светлина. Както можете да видите - има почти 75W. В този случай, не забравяйте да сложите в осцилоскоп, за да видите пулсации и около 50mV. Ако има повече, тогава ние си спомняме за "големите" електролити за висока странична капацитет 220uF и веднага забравя след промяна на нормалния капацитет 680uF пример.

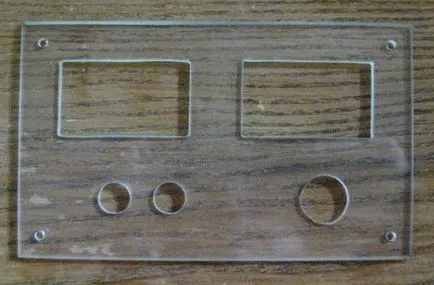

По принцип това е възможно и да се спре, но за да се получи по-приятен вид на устройството, както и, че той не изглеждаше 100% самоделна клонче, което правим следното: излизат от бърлогата си, отидете до горния етаж и първата врата премахнете безполезен чиния.

Както можем да видим, да има тук някой вече е посетил

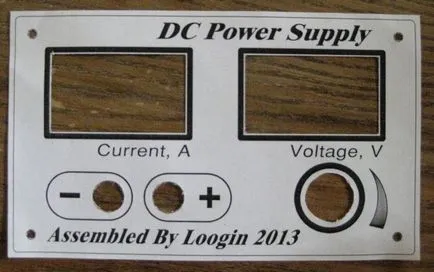

В общи линии, тишината направите това мръсната работа и да започне да работи с файлове от различни стилове и паралелно се развива AutoCad.

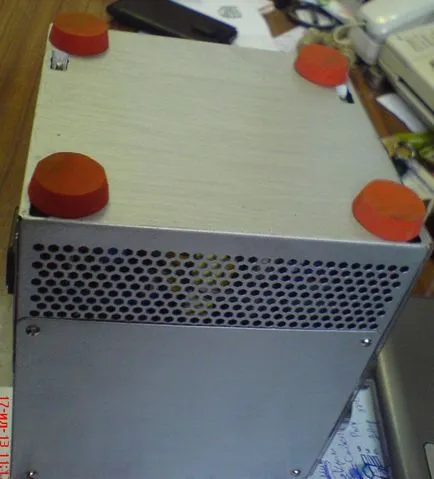

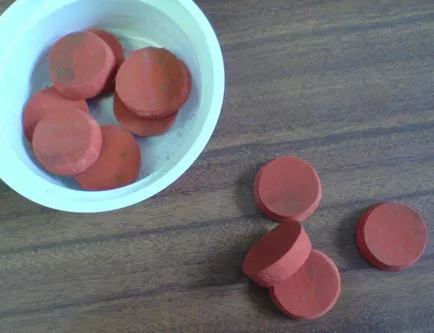

След това върху парче шкурка изострят тръби три-четвърти и достатъчно мека гума и желаната дебелина vyrubyvaem лепило lepim крака.

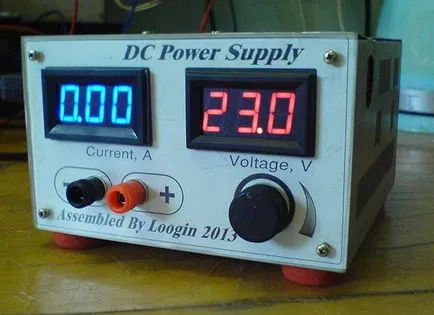

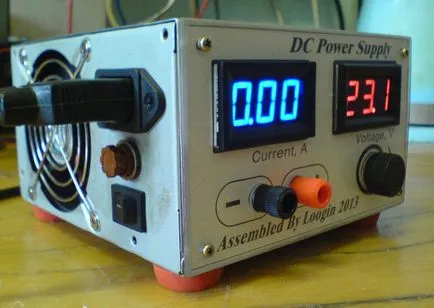

В резултат на това ние получаваме достатъчно достойни устройство:

Заслужава да се отбележи няколко точки. Най-важното нещо - да не забравяме, че GND захранването и изхода операционния блок, не трябва да бъдат свързани. Ето защо е необходимо да се премахне връзката между тялото и захранването GND. За удобство, е желателно да се направи на предпазителя, както е в моя снимка. Е, опитайте колкото е възможно да се възстанови липсващите вход филтърни елементи, те най-вероятно изобщо не са при източника.

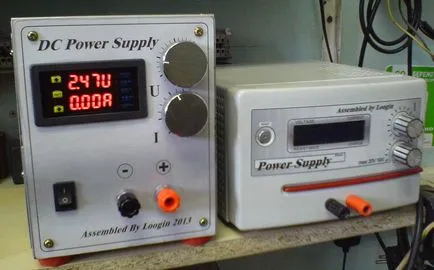

Ето няколко възможности за такива устройства:

Ляв 2 етажа случай ATX с vsemeryalkoy и надясно силно преработен стар случай AT от компютъра.

Изтегляне на архив на материала

---
