Лаборатория захранващ блок, майсторски клас със собствените си ръце

Добър ден! Днес искам да представим на Вашето внимание лаборатория захранване (LNT). Мисля, че всеки начинаещ радиолюбител сблъскват с проблема за получаване на необходимата напрежение по една или друга от своята домашна, защото всяко устройство изисква друго напрежение. С такъв проблем в тези дни и аз. Това е необходимо за захранването домашна усилвател изисква мощност не е под ръка. Е, това не е първата ми домашна, с които съм имал проблеми. Така че аз отидох на работа.

И така, ние ще ви трябва:
-Жилища (можете да си купите готови, но мога да го взема от доставката за захранване на компютъра)
-Трансформатор с изходно напрежение до 30V и ток 1,5 ампера (транс взех по-мощен, защото 1,5A достатъчно за мен)
-А просто набор от електронни компоненти:
-Диод мост 3A.
-Електролитни кондензатори 50V 2200mkf.
-Керамични кондензатори 0.1mkf (по-трудно да се изгладят импулсите).
-Chip LM317 (в моя случай 2 на чипа).
-Променлива резистор на 4.7kOm.
-Резистор 200на 0.5Vat.
-Керамични кондензатори до 1 UF.
-Стари аналогов тестер (I използва като волтметър).
-Текстолит хлоро желязо (ецване борда).
-Терминали.
-Проводници.
-Аксесоари за запояване.

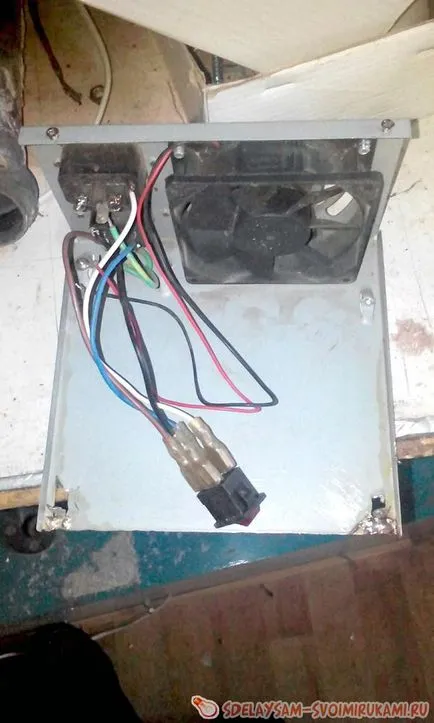

Първи стъпки! Взех от корпуса на доставката за захранване на компютъра. Демонтирайте го и извадете вътрешността и видя на разстояние от предния панел (този, с който проводниците) като на снимката.

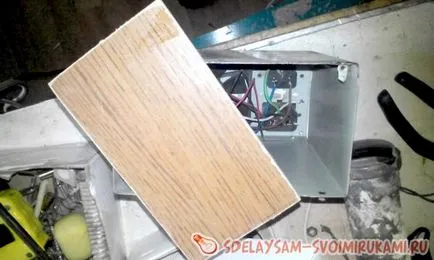

Освен това той събира и намали от предния панел на ПДЧ бъдеще захранване, то може да бъде изработена от пластмаса красива.

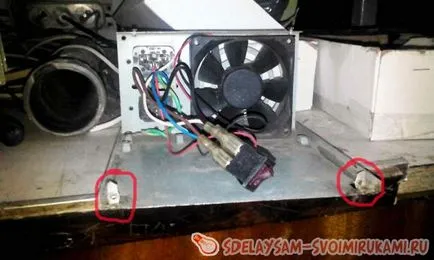

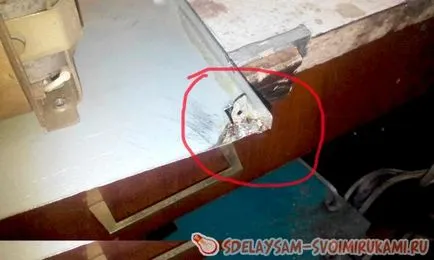

Нарежете монтаж борда от едната страна и ги огъва, така че след това, поправете ги, ни прави предния панел.

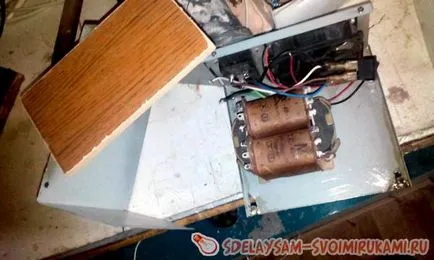

Изберете населено място за трансформатора, в долната част на корпуса на сондаж и закрепете трансформатора.

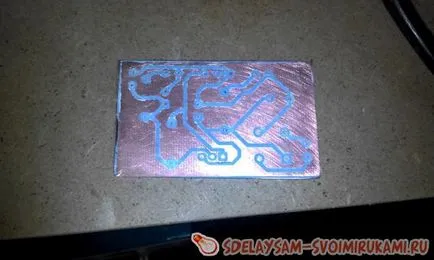

Сега ние се пристъпи към събиране на такси за началото тя трябва да изтриете. Сега, като предварително отпечатан върху дъската PCB.

И хвърли в хлора в 10-20min. След щампираните дупки, пробити Лудим такса.

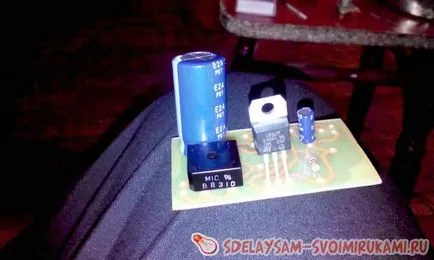

Спойка елементи в зависимост от схемата.

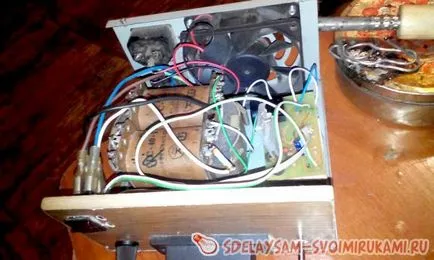

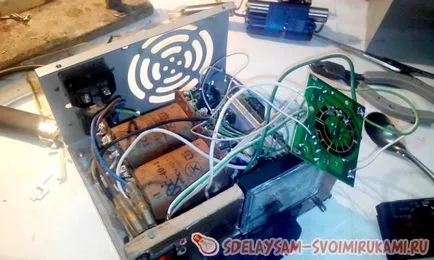

Вземете схемата за събиране на тел и се опаковат всичко в случая. ВАЖНО! (Chip трябва да се монтира на радиатор, защото при високи натоварвания, това е силно нагряване и могат да бъдат повредени). Ето какво се е случило.

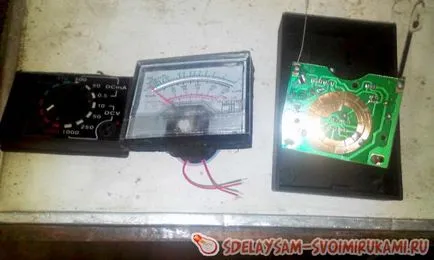

Сега трябва да се измъкнем от стария волтметър тестера. За да направите това, просто отсече самият показател от пластмасовия корпус.

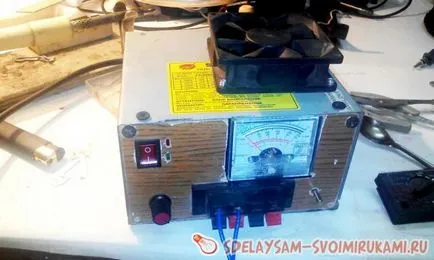

След това трябва да се сложи джъмпер тестера платка, при обхват 50V, нарязани пред дупката под наш волтметър и свържете кабелите. Ние се изолират нашия съвет и затваряне на корпуса. Инсталирах охладителя върху запазването на радиатора, на която чипа.

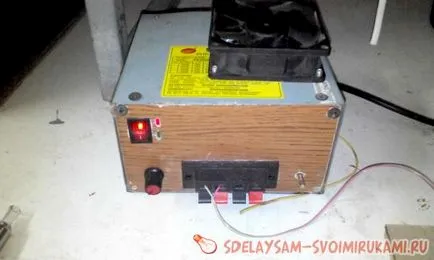

Това е всичко! Лаборатория захранване е готов! На добър час!
