Любителите на монтаж и свързване на радио в ВАЗ-2107 в редовна място на конзолата, клуб класика

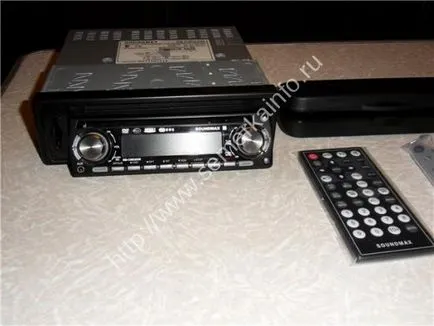

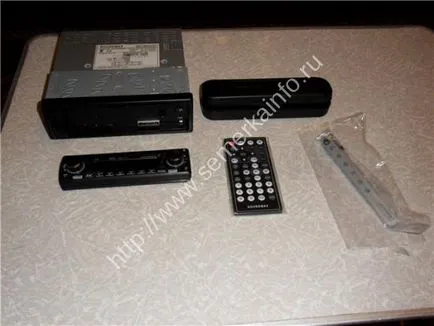

Бях представен тук, това DVD приемник SoundMax CMD-2039:

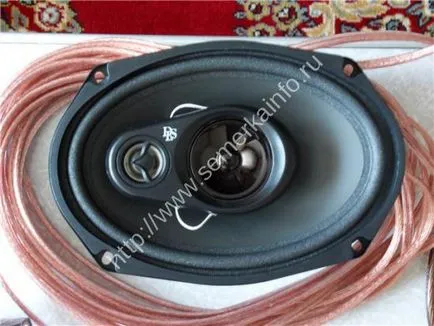

Като двойката задни високоговорители DLS M1369 са били придобити в задния рафт

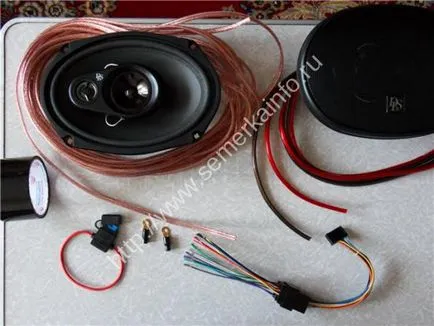

Ние също така купих акустични проводници МИСТЕРИЯТА на 2,5 квадратни метра. mm, захранващ кабел НАМАЛЕНИ 5 кв. мм. предпазител в жилищния 15А, ISO конектор клеми за свързване на батерията радио:

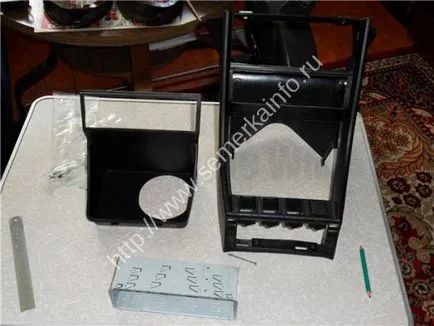

За удобство на конзолата е бил изтеглен и донесе у дома, което е преминало пълно разглобяване:

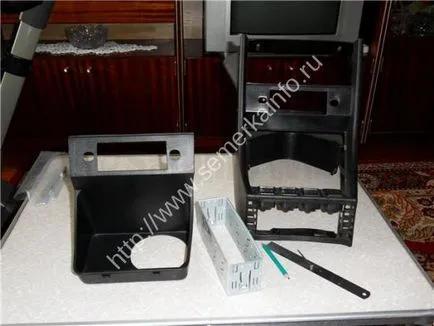

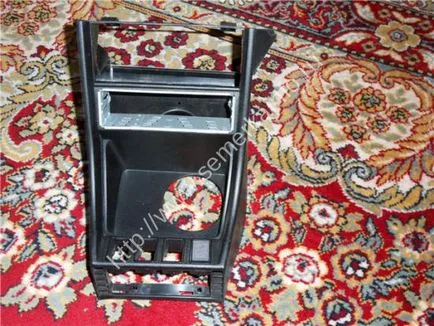

На следващо място, нарязани правоъгълен отвор в първия кадър на конзолата ...
... и във втория:

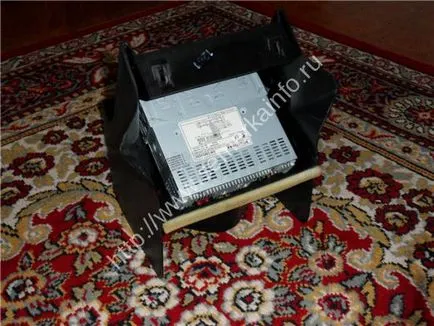

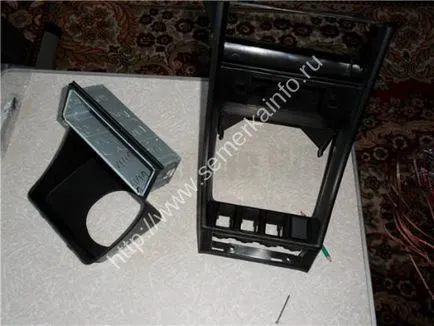

След това ги комбинирате, ние поставяме една кутия и отпускам листенца ...

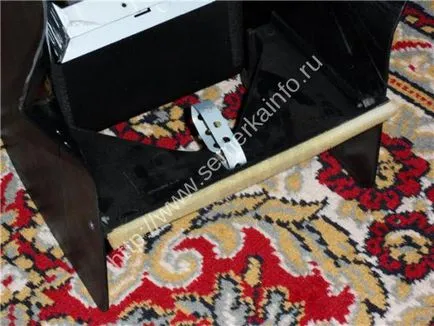

... и да скобата от комплекта на радиото, за да не дадете отговор:

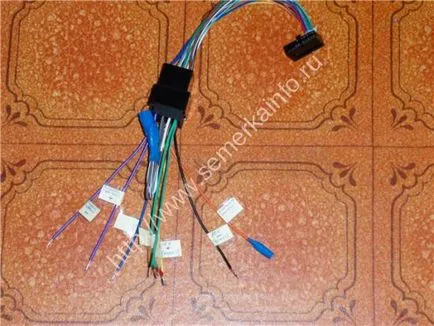

С всички на конзолата! Следваща припой високоговорителите и захранващи кабели към конектора ISO ...

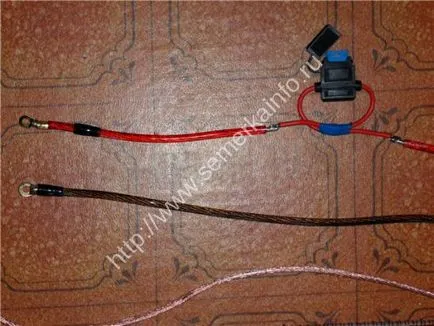

... и клемите на предпазителя на захранващия ред:
Да предположим, че една намотка на проводник в устройството, когато отделението за двигателя директно от акумулатора през отвора на процес в тялото (под единица предпазител) Plant на силови кабели в интериора:

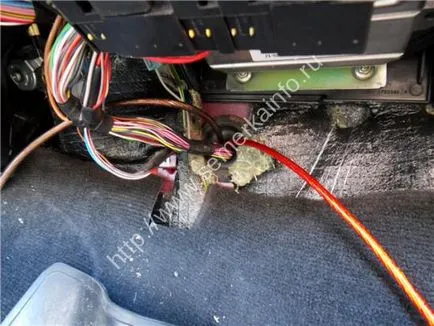

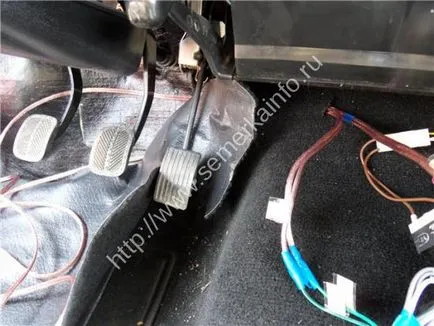

Поставя кабели за високоговорители. Аз трябваше да порт да се избегне ненужно вмешателство, тъй като в дясно, което имам е стандартна инсталация. Изходна завършва през килима точно под конзолата:

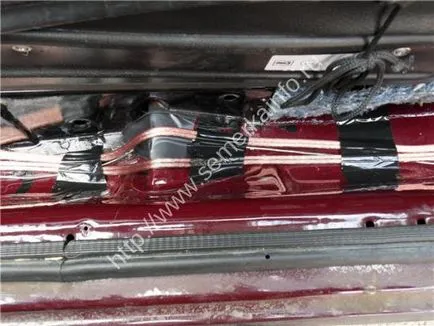

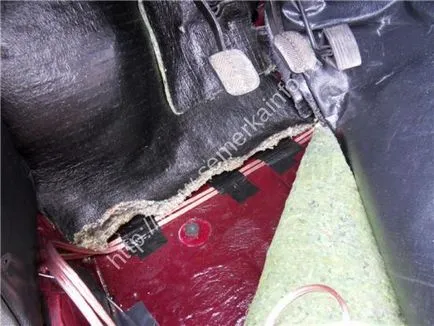

Повдигнете килим, изолацията и инсталиране на кабели, определянето им с тиксо ...

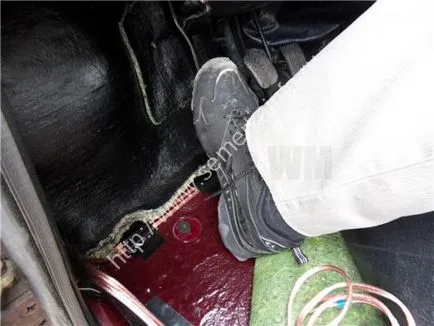

... така, че да не стъпи върху тях:

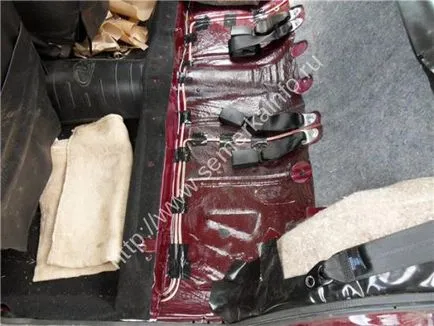

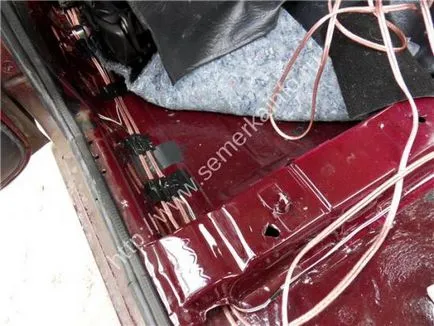

Издърпайте кабелите за задните тонколони по лявата страна на ВАЗ-2107

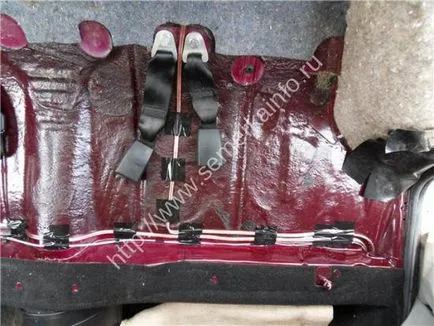

Закрепете проводниците към тялото, за да не излизаш:
Имаме до задните седалки:

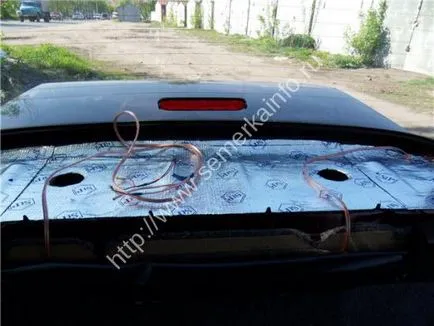

И изходни проводници към точката на свързване към задните тонколони:

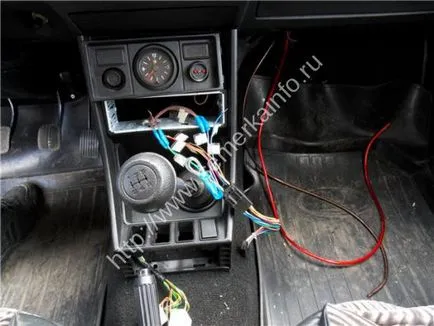

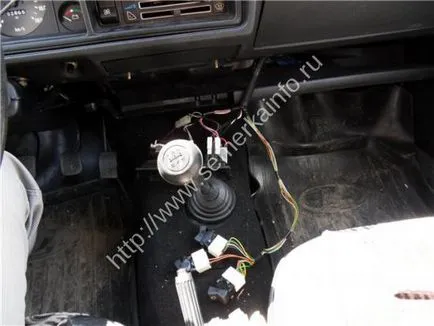

След това, ние се върнем към конзолата, да го настроите на негово място и да се свързвате всички кабели:

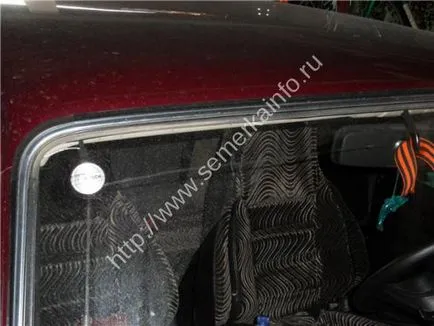

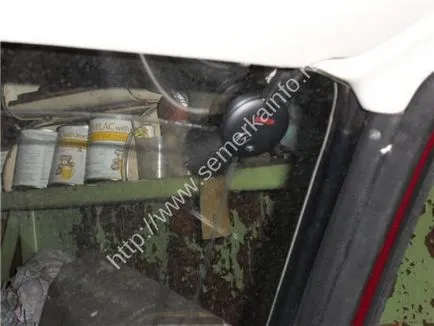

Дръжте антената (в рамките на обществото, за да BOSCH BOSCH) и да се скрият на антената тел, първо под горния капак плоча (на която са разположени сенниците), а след това под дясната багажник ги пропуснат до радиото, не забравяйте да затегнете на земята, като например метални винтове се редят на опашка, която се завинтва в организма (парче от земята стърчи от под завивките):

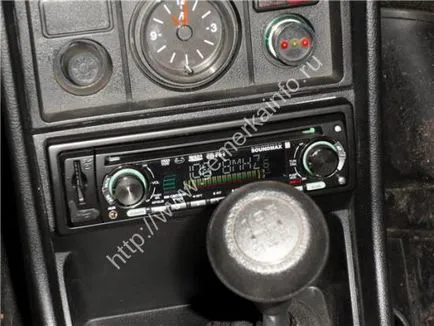

Ctavim радио на мястото, включете и се насладете на извършване на работата!
Това е всичко, връзката и монтаж на радио завършен, при условие, че не сте прекалено мързеливи, за да направи висококачествени акустични рафта акустика, можете да се насладите на високо качество на звука. Все още е възможно да се направи на подиума за тонколони в предните врати, за да се подобри нашата озвучителна система, но повече за това в следните материали. За осигуряване на снимките и описанието, ние благодарим на нашия forumchanin sergioxiz Омск.
Ако имате някакви въпроси - ние ще се радваме да се видим на нашия форум в клон Car Audio - отговори на всички :) Успех на пътя!
