Терминатор 3 - детектор за метал да се намери монети, работещ на принципа на индукция баланс (IB). Схемата на "Терминатор" е разработен въз основа на Tesoro метални детектори на компанията. Но тя има и някои разлики, както в работата на металдетектора и опрости процеса на неговото производство и персонализиране. Също Терминатор голямо предимство е възможността за откриване на метал в границите на чувствителността (дори и с минимална цел залавянето, то последната установява какво е достатъчно точно).

Технически характеристики на детектора Терминатор 3:

Принцип на действие - IB (индукция баланс)

Дълбочината на обектите за откриване в земята с бобина 240 мм:

5 рубли България - 22-24 см.

Cop Катрин 5-30 сантиметра.

Каска - до 80 см.

Работна честота - 7-20 кХц (Зависи от бобини и кондензатори С1 и С2).

търсене режима на работа - "дискриминация" и "Всички метали" превключватели.

Грунд баланс - ръчно.

Мощност детектор за метал - 9 - 12 волта.

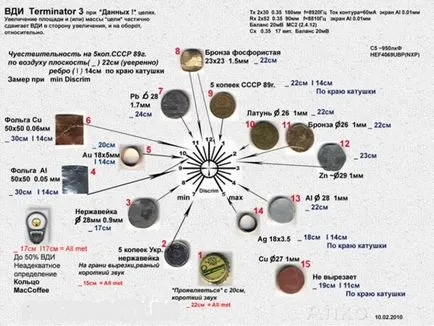

На снимката по-долу са ВИ мащаб разделение на детектора Терминатор 3.

Чрез този Terminator е в състояние ефективно да се разпределят златни продукти, наред с други метали.

Производство на металдетектора, "Терминатор 3" със собствените си ръце

За да се произведе и да персонализирате детектор за метал "Терминатор 3", в допълнение към стандартния набор от оборудване, ще ви трябва: мултицет с измерване на капацитет осцилоскоп ILC метър. Все пак, това оборудване може да бъде заменен от компютърни емулатори, схеми и програми, за които има налични в интернет.

Схема детектор Терминатор 3

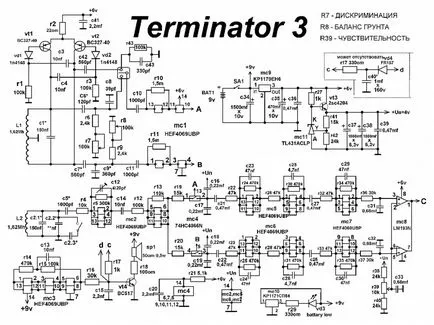

За улеснение на производителите и настройка на металдетектора, също така е полезен за вас Терминатор-3 схема, разделено на компонента:

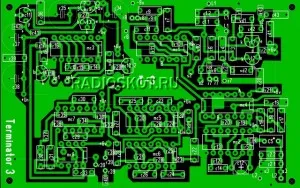

Няколко ПХБ версии размножаване детектор Терминатор 3 може да бъде изтеглен в този архив - печатна платка на металдетектора Terminator3 (няколко)

Списък на части за производството на метални Терминатор-3 във формат * .doc на (за табла с SMD резистори) - списък с резервни части за Т3

Ние произвеждаме метални Терминатор 3 с ръцете си

Ние произвеждаме печатна платка. Тогава спойка в джъмпера PCB, а след това на SMD резистори, а след това на панела под чипа, а след това останалата част от детайлите.

Кондензатори в борда, трябва да се метализира с висока термична стабилност. Той също така се препоръчва използването на тестера да изберете най-идентични с данните за параметрите на две паралелни каскади на усилване и оценки на C1 кондензатори и C2 (да запазите нещата възможно най-много идентични), тя е много по-лесно за вас, за да изберете. Също подстригване е по-добре да се използва мулти.

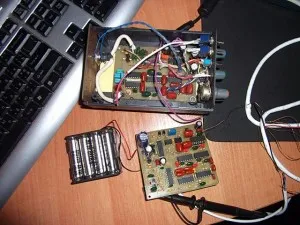

След запояване металдетектора пробивът трябва да се промива с алкохол, суши се и визуално се проверява за наличие на дефекти и zalipuh. След това, без серпентина вече е възможно да се тества функционалността на борда. Включване на детектора за захранване, развийте контрол на чувствителността, докато динамиката на постоянен звук и докосване на пръстите на сензор конектор, звукът в същото време трябва да бъде прекъсната за момент. Когато е активиран, индикаторът ще мига и излизам. Ако е така, тогава на борда е заварена правилно. И вие можете да започнете да печелите бобината.

Производство бобини за металдетектор Терминатор 3 с ръцете си

Coil производство пръстен 200 мм детектор за Терминатор 3

За производството му, ние се нуждаем ликвидация емайл тел 0.4 mm диаметър. Ние преминете го сгънат на две (така че ние имаме в края на 2 и 2 старта), или в паралел с треперенето 2uh бобини. По-нататък шперплат лист съставя кръг 200 mm в диаметър намотка Тх предаване намотка, и 100 mm за RX намотка - получаване намотка.

След това, на стъпки от 1 cm, като се опитва да управлява цялата обиколка на шипове (за предпочитане в тръбата за предотвратяване на повреди по време на навиване тел изолация).

200 мм на дорника 30 се превръща шейкове, сгънати в два проводника. Тогава импрегнирана намотка лак, а след това сушене се измъкнем от своята нишка. След това я извадете от дорника и средата на припой получи цялата намотка 60 завои. Имаме две екстремни и един среден пръст.

След това се измъкнем макара лента плътно в горната част на лентата на алуминиево фолио шейкове за екрана, с разлика от 1 см, а в горната част на фолиото отново разтърсва електрически лента за защита на фолиото. Предварителните констатации завършва извън намотките.

След това разтърсва макара върху дорник 100 мм - 48 завои, като двойна мрежа. И тогава спойка. Средната мощност на предавателя намотка е свързан към отрицателния полюс на борда, за да стартирате генератора и е необходимо само да се регулира средната мощност на приемника, тогава той е изолиран и не е използван. Компенсиране намотка е навита едножилен - 20 завои. Диаметърът му е избрано така, че да приляга плътно във вътрешността на защитената предаване бобината.

Ядрото на макара кабел от 4 в общ екран.

Сега свържете TX (нулев предавател) на борда, а средната мощност на екрана на бобина при минус карта, свържете осцилоскоп сонда за такси минус минус, както и положителния към единия край на нашата намотка. При конфигуриране на бобината около него не трябва да е метални предмети. И така, ние се свърже всичко и погледнете осцилоскоп, който е включен честота. След това напишете стойността и отложи страна намотка.

По същия начин, приемателната намотка продължи с RX, измерване честота, в идеалния случай трябва да бъде показва под TX честота на 100Hz. Ако не е, че е необходимо да регулира честотата, изборът на кондензатор връзка. В резултат на това би трябвало да можете, например, 9.1 кХц и 9.0 кХц, на TX RX.

Сега средната изхода RX е изолиран и пристъпи към бележката на бобината. Свързване на намотките в съответствие със схемата по-долу.

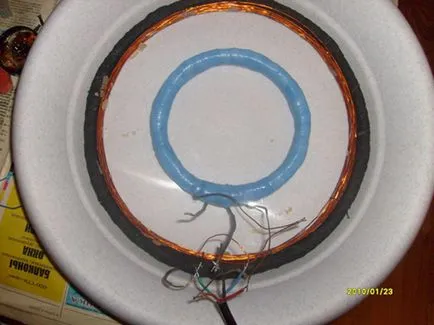

Поставяме бобината в предварително подготвената форма за изливане епоксидна смола. Обърнете осцилоскоп, отрицателно на отрицателна проба карта, както и изхода C5 изложи разделяне по време на осцилоскоп 10 милисекунди и разделяне 1 волта на клетка. Ние разглеждаме нашата картина на осцилоскоп, балансът все още, така че във вертикална амплитуда е голям. След рана с една серпентина CX (компенсация бобина) от podpayki да RX, захапе кръг и отново нервирам. И ние сме свидетели на намаляване на амплитудата. Ние извършваме тази процедура, докато амплитудата не стане нула. След това намали волта / деление и да продължи намотките да се навият до Praed 0 като минимална резолюция на вашия осцилоскоп. Ясно е, че тя няма да бъде съвършен, но вие трябва да намерите броя на навивките, след навиване която ще започне да расте отново. Тази позиция е нашият временен баланса. Сега ние се определи бобината към изхода CX прави една линия от 10-15 см, и да го отпечатате, за да наситим, той ще бъде нашият изравнителната линия, която ще ни помогне да се намали бобината.

Разлив сензор епоксидна смола, но само за половината от дълбочината на формата. После, след втвърдяване, да се свърже един осцилоскоп, навежда нашата линия във вътрешността на формата и да започнете да го усуквате и Гроот, се опитва да намери минималната стойност на амплитудата. След като се установи, такава позиция, ние се определи лепило контур, повторната проверка на баланс, и тя е изпълнена преди края на нашия вид.

След като сте направили бобината, е необходимо да произвежда метални мащаб дискриминация определяне Терминатор 3

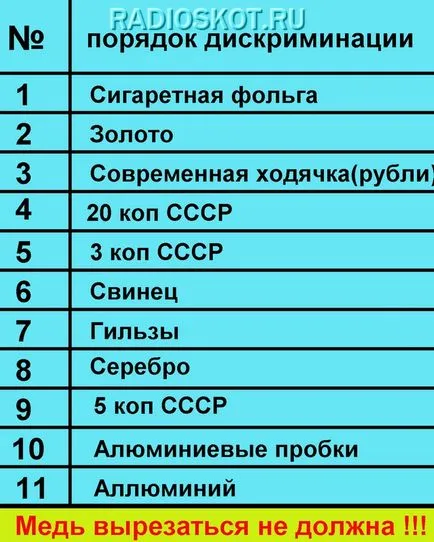

Правилната настройка трябва да изглежда подобно на таблицата по-долу

Как да конфигурирате детекторът TERMINATOR-3 е описана в тази тук - Създаване мащаб метали дискриминация Терминатор 3

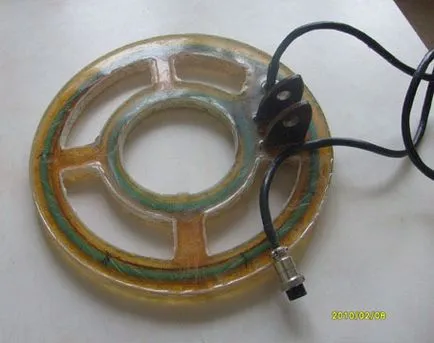

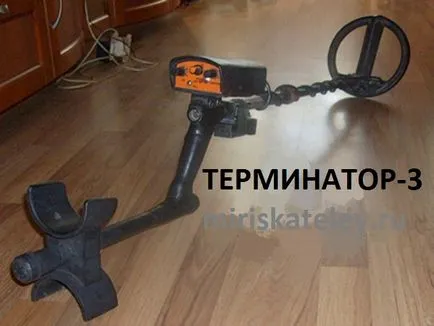

Тук е завършен домашно металотърсач бобина за Терминатор 3

Също така в Терминатор 3, вие може да доведе до DD бобина. Подробно описание на производството на бобината на детектор DD терминатор 3 - Производство на метални детектори бобини за DD Терминатор
