Мога ли да направя оборудване за заваръчни работи с ръцете си, трябва да се съберат на правото
Най-лесният начин да се свърже метални части - заваряване. заварка на метала технология е разработена преди около сто години. Тъй като заварени конструкции в ежедневния трафик и често дори не ги забелязваме.
таблица на съдържанието
Характеристики заварчици
За непълно работно време домакинство е достатъчно за най-простия електродъгово заваряване.
Автомати за дъгова заварка произвеждат два вида трансформатор и инвертор.
Трансформаторни заварчици използват DC и AC. Те са непретенциозни за използване, надежден, издръжлив и тежък, чувствителни към спад на напрежението в мрежата. Ако падне под напрежение 200 волта, да работи с това устройство е много трудно, трудно е да се запали и да се запази на дъгата.
Апаратура AC doukomplektovyvaetsya, и ние ще се машината да насочи ток.
Инверторните заваръчни машини - модерни машини, способни да се улесни работата на заваряване. Използването на електронни компоненти е значително намалена им тегло 3-5 кг. Те притежават стабилизиране ток и може да работи при напрежение на мрежата занижени, много чувствителен към прегряване. Работа с такива устройства трябва да внимателно, или това ще доведе до неговия провал.
Трансформатор оборудване за заваръчни работи със собствените си ръце

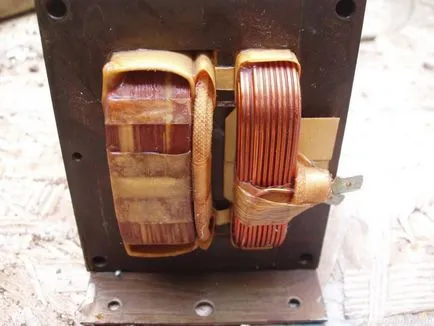

Трансформатор заваръчен апарат е проста и надеждна. го произвежда независимо под силата на всеки. За производството на заваръчни машини, ние се нуждаем един стар трансформатор.

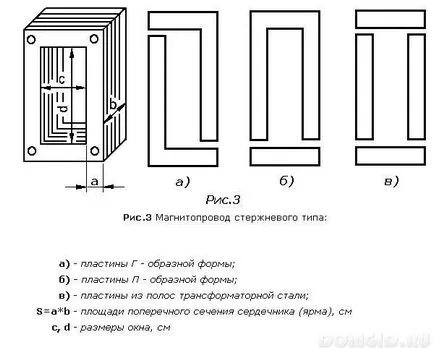

Ако има един стар трансформатор, е възможно да се купи ядро трансформатор желязо за трансформатор. От практически опит се знае, че оптималната основните местообитания е 40-55sm2.
Тази ликвидация случаи апарати няма да са отопляеми и тя ще работи надеждно.
Първичната намотка на трансформатора се навива специална топлоустойчива меден проводник. Изолацията на проводниците трябва да е стъкло кърпа или памук. Не се препоръчва да се използват кабели с каучук или PVC изолация.
Захранването на вторичната намотка, в зависимост от диаметъра на електрода се 3,5-4kVt, като се отчита загуба на мощност на първичната намотка ще 5-5,5kVt. В този случай, токът през първичната намотка 25А може да достигне. Следователно, е необходимо първичната намотка на трансформатора за приключване на напречното сечение тел 5-6mm2 или по-голям, което увеличава надеждността трансформатор.
Броят на първични завои е равно на: W1 = (k2 * S) / U1. където S - ядро сечение в cm2; k2 - коефициент постоянна.
За първичната намотка броят на завъртанията е приблизително 240. За да можете да регулирате силата на заваръчния ток, направи няколко докосвания, със стъпка от 20-25 завои.

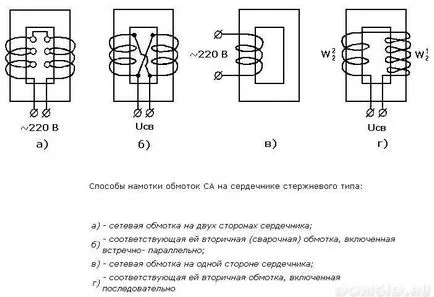

Вторичната намотка е навита с меден проводник напречно сечение 30-35mm2. Броят на завои - 65-70. На вторичния страна също направи възражения по действащите нормативни документи. Изборът на изолацията на проводника на вторичната намотка трябва да се обърне специално внимание. Тя трябва да е устойчив на топлина и надеждна. Трябва да се разбира, че вторичната намотка се навива от двете страни на ядрото по два различни начина.
Трябва да се помни, че намотката трябва да се извършва в една посока. Всяка намотка слой е необходимо да се изолира допълнителен слой от памук изолация.
машина домашна инвертор заваряване
Домашна инвертор може да бъде сглобена от стари радио компоненти от телевизора. Но за това ще трябва някои умения и добри познания по електроника. Шофиране домашна инвертор осъществява на евтини и достъпни аксесоари.
Инверторът работи в постоянен ток с безстепенна от 40 до 130 ампера. Максималният ток на първичната намотка на трансформатора - 20A. Препоръчва се за надеждна работа за използване на електрода е не повече от 3 мм. Заваряване превключвател бутон за включване на електрода. Възможно е да се готви на обратна полярност, което ви позволява да свържете фини листа подробности.

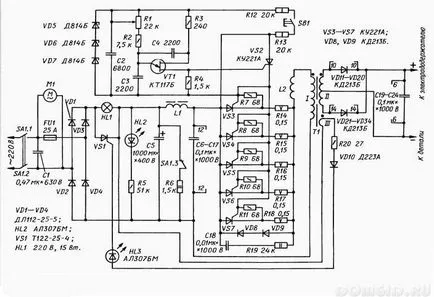

Диод мост VD1-VD4 коригира мрежовото напрежение, контрол светлина HL1 и C5 кондензатор се зарежда. Заваряване може да се стартира, когато светлината угасне.

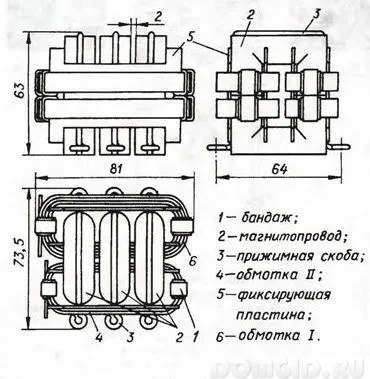

Използва се във веригата на трансформатора Т1 състои от три магнитопроводи на феритни PK30h16 3000MNS-1. Първични и вторични намотки са навити с медна жица PSD1,68h10,4. За определяне на намотките са насложени върху превръзката от медна тел 1 mm в диаметър върху изолацията на стъкло кърпа. Ширината на лентата на 1 см.

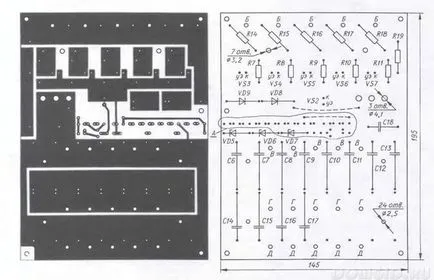

Всички елементи верига са разположени върху платката. За по-добра разсейване на топлината от SCRS и диоди са монтирани на радиатор, завинтена за дъската. Такса направена от стъклени влакна ламинат с дебелина 1,5 мм.
За подобряване на охлаждащата система трябва да използвате допълнителен вентилатор, който се монтира директно на жилища, които да се настанят на инвертора.
Инверторен заваръчен работа е много по-лесно, отколкото единицата трансформатор. Seam е по-качествен. Използване на заваряване инвертор позволява готвене черни и цветни метали, светло-Gage детайла. Мисля, че опитен заварчик няма да има нужда заваръчни уроци. да овладеят този уред.
