Един приятел ме покани на консултации, проверка на ново, построено електротехникът в апартамента си. Извършване на електрическата инсталация екип, състоящ се от две "специалисти", на тези, които правят бързо, ефикасно и евтино (това се случи?).
След приключване на всички дейности, клиентът не е оставил мания - дали инсталиран в автоматичен плоча пробийте защото на товара, който бе планирал (нормален кухненски кът. - електрическа кана, микровълнова печка, фурна, както и други малки неща).
След един бегъл преглед на обекта, той осъзна, че гребла същото като по-голямата част от клиентите ...
Така че, ние имаме в кухнята две кабелни линии, направени кабел VVG. Първо 3 х 6 е отделно в електрически контакт плочи. За това не е важно, линията е защитена от автоматична C-32. Вторият 3 х 1,5. От този раздел за кухнята е малка, и го разделя на всички гнезда престилка, предния капак, осветление, хладилник, телевизор и фурна. Първоначално линията е била инсталирана автоматична C-16 (максималното възможно в даден участък), но след като съмненията на клиента ", за да не победи" капитанът реши просто: "И ние ще облекат 25А!" И израснал!

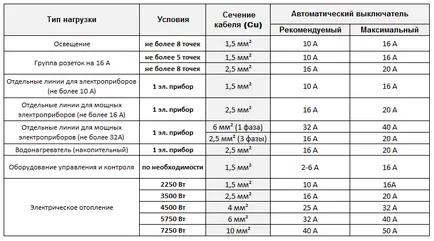

Но нека ред. Всеки кабел има специален раздел на ток транспортен капацитет за непрекъсната работа. Ако прагът на тока принуден да се увеличи, проводници в кабела започват, топъл и по този начин да унищожат изолацията, което, в крайна сметка, може да доведе до пожар. За да избегнете това, и да се установи изберете правилните машини. Вижте таблицата по-долу:
В нашата история, автоматичен 25А, за кабел сечение 1.5 mm 2 не е подходяща и трябва да бъде заменен с 16А. Но ще го получи, ако товарът върху него надвишава номиналната стойност на пътуването? Все още се намира на няколко НО ...

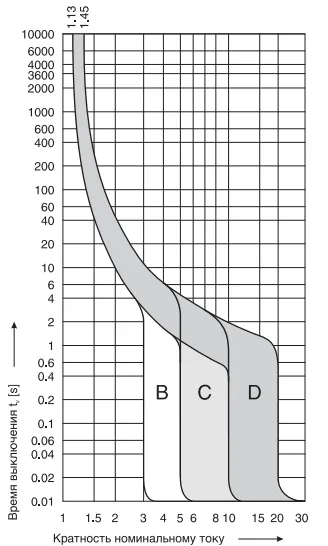

На първо място. когато номиналния ток се увеличава машина не е изключен веднага. И там са остри база. Има някои електрически уреди (хладилник, пералня и т.н.) с включването на която има няколко пъти повече ток, отколкото по време на непрекъсната работа. Ето защо, за да се избегне машината при всяко включване на електрически уреди и да забавят операцията. Този скок се фракции от секунда и не представлява заплаха за кабела. За удобство, съществуват различни видове машини - В, С, D, и т.н. Всеки тип на редица миг изключване .:
Б. Тип 3 до 5, включително наименование (подходящ за осветление, електрически нагреватели, лошо разпределени)
Тип С 5 до 10 включително деноминации (най-търсените видове домакински електротехници, ширещата)
въведете Г. от 10 до 20 включително деноминация (използва се за двигатели с висока степен на пусков ток, тя се използва широко в индустрията)
И, на второ място. всички машини има обхват, в който машината не работи (не е изключено!) за известно време, и за всички от горепосочените видове са същите:
Деактивирането не преди това. от 1 час (1.13 * Ir където Ir - номинален ток)
Деактивирането на не повече. от 1 час (1.45 * Ir където Ir - номинален ток)
Както можете да видите автоматичен 16А ще задържи 18А товар (1.13 * 16 = 18,85) един час! 23А и натоварване (1,45 * 16 = 23,2) за един час. От това следва, че ако трябва да работим с микровълнова печка 2200w и 2200w ние включваме чайника (общо 2200 + 2200 = 4400/220 = 20A), а след това машината е изключена веднага и ще ни позволи да ври водата без никакви проблеми.
Резултат: Тревожи не е необходимо, тъй като машината, а на напречното сечение кабел, който захранва линията. И ако машината бие, това означава, че той се справя добре със своята задача и е на стойност мислене за нормалното окабеляването или да приеме и да не се опитват да използват мощни консуматори едновременно.
