Неговите ръце правят видове заваръчни машини и техните основни елементи

заварка сила

На заварка сила влияе на размера и материал част. И ефектът върху него:

• размер на електрода.
• Зоната за контакт.
• състоянието на повърхността.
• Време на експонация и размера на ток.
• Размерът на повърхността, която се свързва с електрода.

Точна заваряване има ниша за употреба - монтаж на части между 0.002 микрона до 20 мм. В процеса, текущата стойност се измерва в стотици ампера, и съпротивлението на повърхността на електродите и минимално.

Предимства на точкова заварка:

•
  шев на заваряване на висока якост.
• Автоматизация на работа.
• Икономиката.

Процесът се използва както в дома и в промишлеността. С него се прави на такива материали за заваряване:

• Металният лист.
• цветни сплави и стоманени продукти.
• И извити профили.

В ежедневието чрез инструменти място заваряване ремонт, домакински прибори, кухненско оборудване. Процесът включва комбиниране на части в определено положение. Те са фиксирани един към друг и електродите чрез електрически ток нагревателни повърхности настъпва преди заваряване. Основното нещо - просто да се определи позицията на желаното място и го задръжте в процеса на заваряване. импулс на топлина топи метала в зоната на контакт, свързващ двете повърхности в една единица.

Разнообразие от устройства точкова заварка

Най-лесният точкова заварка машината се задейства ръчно, като всеки път, показващи заваръчния ток и продължителността на работата. Тя изисква опит с конкретно устройство. Доста прост дизайн, е лесно да се направи със собствените си ръце.

СПИН се предлагат в три разновидности:

1.
   Автоматизирани системи дават възможност за високо качество на заваряване на дори неспециалисти. Което намалява броя на дефектните части и труд.
2. Механични предавки - най-популярната версия на машината за точкова заварка се използва широко в много индустрии, за да направят своите собствени ръце няма да е лесно.
3. Хидравлична и пневматична затягащи устройства се използват в стационарни машини в промишлени обекти.

Преносимите устройства в техните характеристики не се мерят с тези в покой. апарат за заваряване, направени под формата на ръчни клещи е в състояние да се свърже дебелината метал от 5 мм. Наръчник задвижване чрез фиксиране сила се постига в 150 кг. Лесен за използване, с високо качество заварка, ниска цена, отличава този тип машини между конкурентите.

Инвентаризация устройства имат малък размер, гъвкавост, могат лесно да бъдат свързани към домашната мрежа. И дори най-високата цена не намалява популярността им.

Апарат за точкова заварка с ръцете си

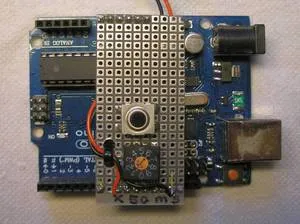

Най-простият за производство у дома е апарат точкова заварка, при което токът не се регулира. А процес се контролира чрез промяна на продължителността на електрически импулс, за тази цел, превключвател или таймер.

Заварчик работи на принципите на закона на Ленц - Dzhuolya. електрически ток, преминаващ през проводник генерира топлина, която е пряко равен на квадрата на тока, часа и съпротивление на проводника. Това означава, че когато на тока от 1000 тънък проводници и лоши връзки направен, загубите ще са 10000 пъти по-големи от 10 А.

трансформатор

Основният елемент на всяко оборудване за точково заваряване - силата с повишена трансформация ефект (за нормална заваръчния ток). Това може да отнеме една силна микровълнова (1 кВт и по-горе). подхранва магнетрона. Удобен своята достъпност и добро представяне. Индикатори трансформатор достатъчно за точково заваряване на стоманени плочи от 1 mm. За по-високи употреба мощност 2 или повече части.

За работа на магнетрона в микровълнова пещ трябва високо напрежение от 4000 V. Следователно, повишен трансформатор се използва. На първичната страна има по-малко завъртания от средното, но дебелината на проводниците дълго.

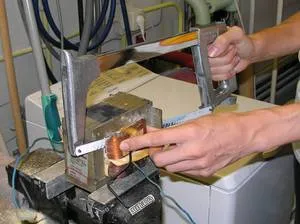

Проводниците се изрязват с длето или трион (ако се приготвя, не залепени) или изкълват и пробити (с много плътна опаковка бобина, когато нокаутира всички унищожени). При изтриване на вторичната намотка проводници се опитват да действат внимателно, за да не се повреди първичната намотка. Трансформаторът също са шънт, които ограничават тока, те също трябва да бъдат отрязани.

След точно извлече съответните елементи, вторичната намотка на трансформатора се актуализира. За да се постигне текущото изпълнение през 1000 A трябва да се използва кабел с дебелина участък от 100 mm² и повече. Това може да е лъч или въжета. Ако външна изолация предотвратява получат желания брой навивки, след това се отстранява и се замества с плат лента. Проводниците трябва да са възможно най-къси, за да се избегне ненужното съпротивление.

Не е ли повече от 3 завои. Трябва да имате 2, е достатъчно за битови нужди. Но ако имате нужда от повече ток, карат все повече завои, така че ще се увеличи производителността на енергия. Възможно е също така да се използват няколко трансформатори. Това е добър вариант, когато държите две еднакви, но изпълнението им поотделно не е достатъчно за желаната дебелина на метала заваряване.

Например, ако имате 2 трансформатор мощност 0,5 кВт, с входно напрежение от 220 V, при номинален ток от 250 А и 2В изходното напрежение. Чрез свързване терминали на вторични и първични намотки получаване на устройство, в което номиналното напрежение на 2 V, изходен ток - (също се удвоява заваръчния ток) 500 А.

При създаването на устройства в вторичен кръг електродите на устройството трябва да се използва. Това означава, че с ангажиране на трансформатори 0,5 кВт. те са свързани заедно чрез проводници с диаметър 1 cm, и краищата на електрода. Ако направите грешка при свързването на клемите на вторичните и първичните намотки, това ще доведе до късо съединение.

Когато използвате два мощен трансформатор и трябва да се увеличи напрежението, но размера на прозореца на магнетрона не можете да добавите необходимия брой завъртания на тел, за този вторични намотки са свързани последователно. Необходимо е да се приведе в съответствие посоката на завоите, в противен случай може да получите опозиция, което ще доведе до изходното напрежение е равно на нула (да се разбере правилно този момент, един експеримент с изтънчен за него).

Заключения със същото име са етикетирани на трансформатора, но ако вашето устройство не е на разположение, е възможно да се извърши одит. На първичната намотка на трансформатора е под напрежение, и вторичните намотки, свързани с волтметър. Резултатът може да бъде два: устройството показва напрежение или не.

Първият случай показва, че първи контур и вторичните намотки са свързани заедно противоположно терминали (напрежението през първата намотка е половината от входа, който се превръща във вторичната намотка, когато се сумират и дава двойно значение). Стойност нула показва, волтметър, напрежението на вторичните намотки са противоположни, това означава, че една от двойките от намотки на същото наименование, свързано терминала.

Медни пръти се използват като електроди. Колкото по-дебел толкова по-добре, но диаметърът му не трябва да бъде по-малка от тази на жицата. Ако имате малък двигател, а след това се поберат на върха на поялника.

Електродите се нуждаят от периодична смяна, тъй като с течение на времето те губят формата си и да станат безполезни. Колкото по-кратък от дължината на кабела. простираща се от електрода на трансформатора, по-добре. Броят на връзките трябва да бъдат сведени до минимум, те също загуби властта. В идеалния случай, в краищата на придържат медни издатъци, които свързват електродите. В точката на контакт на медта се окислява, за да се избегне припой тях заедно. Такава връзка е по-лесно да се почистват.

При използване на кримпване монтаж площ е много по-малък, което увеличава загубата.

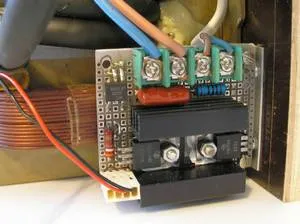

управление

Устройството се управлява от ключ или лост. Електродите трябва да се укрепват толкова трудно да се гарантира нормалното заварката. В дебели метален лист, по-индикатора. В индустриални апарати достигне 100 кг. Уверете се, дълги и силни лост, както и самата машина pomassivnee, с възможност за неподвижно монтиране. Допълнителна сила в точкова заварка да добавите винтова стяга.

Ключът е свързан към първичната страна, в противен случай тя ще добави устойчивост, както и неговите контакти с стопилката.

Ако използвате Връзка скоба, бутонът за захранването е монтирана върху него. Много удобно с една ръка натиснеш газта и да контролира операцията. Втора ръка контролира заваряване части.

експлоатация

Включвате и изключвате устройството, когато електродите трябва компресирани или електроди ще предизвикат и горят. Принудителна вентилация значително улеснява работата. в противен случай ще трябва да се следи температурата на трансформатора, електроди, проводници и правете чести почивки. В същото време, можете да намерите опит от температурни режими елементи, нещо, което може трайно да изгори.

За да се извърши качествено точкова заварка нужда опит привеждане на двете повърхности на материала, заваръчния ток пулса, определяне на процеса на готовност за цвят и външен вид.

При изпълнението на точкова заварка с ръцете си, спазвайте предпазни мерки за безопасност, в случай на искри и разтопен метал, незабавно да спре работа. Неизправна работа на устройството е много опасно.

---
