Обикновено термостат с ръцете си

Понякога Къщата разполага с вътрешен инкубатор или сушене зеленчуци. Често този вид на евтина техника е с много лошо качество, термостат, чийто контакти бързо изгарят или да не са с добро плавно регулиране. И така, днес ние имаме в дневния ред на обикновен термостат с ръцете си. ние събираме схемата и да докаже нейната ефективност.

Обикновено термостат с ръцете си - схема

Хранене схема за контрол на температурата с помощта на трансформатор захранване. тя се състои от охлаждане кондензатор С1 и D1 диод мост. Паралелно мост включени ценерови ZD1, което стабилизира напрежението в 14В. Ако желаете, можете дори да добавите стабилизатор на 12V.

В основата на схемата се управлява от ценерови TL431. Контрол TL431 произведени чрез делител на напрежение R4, R5 и R6. сензор за температура на въздуха е NTC термистор R4 наименование 10k а. С увеличаване на температурата, намалява нейната устойчивост.

В напрежения по-високи от 2.5V на контакт контрол TL431 се отвори, чип допълнително реле, затваряне на контактите и включително товара.

Чрез увеличаване на температурния сензор R4 на съпротивлението започва да спада. Когато напрежението на TL431 контролния контакт става по-малко от 2.5V чип затваря релета и изключва товара.

е необходимо за подбор на резистора R5 и R6 за постигане на желания контрол температурен диапазон. Наименование R5 - е отговорен за максимална температура, и R6 - минимум.

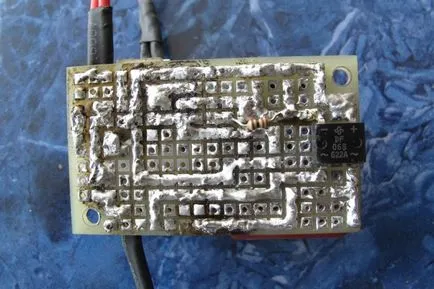

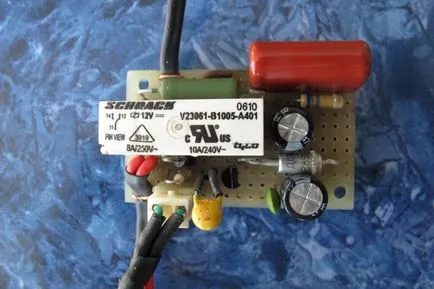

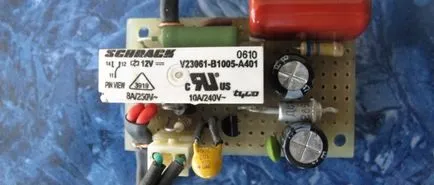

За да се елиминира ефекта на реле бърборене, когато включите или изключите паралелно терминали А1 и А2 на релейни контакти трябва да се свържете на кондензатор C4. Релета K1 трябва да използва възможно най-малко с текущата раждането.

При използване на б / -shnyh TL431 и NTC термистори е важно да се провери тяхната ефективност. За тази цел, е желателно да се запознаят с материалите по темата: как да се тества и как да се тества TL431 РТС.
