Окабеляване двойно включване на лампата 2
Dvuhklavishny ключ е единствен чифт независими ключове, обединени в единна структура. Ползите от прилагането му е очевиден - за вграждане изисква една монтаж кутия (герб), и не е необходимо допълнително prodelyvat дупка в стената, особено ако тя е бетон, а цената на сдвоени по-ниска от две отделни.
Използва се позволи съседни секции осветление, - тя може да бъде самостоятелна, крушки в коридора, групата на LED светлинен източник или приспособление като отделен превключване на лампи.
имаме нужда от схема
За правилната и безотказна връзка първо трябва да се да си представя цялата последователност от действия, както и за това, за да се изготви схема. Един опитен електротехник може да направи такъв прост електрически работа и без хартия със снимка, но само защото той е "съставен" в негова памет, защото на опит. За начинаещ би бил същият да се започне с лист хартия.
Окабеляване dvuhklavishnogo ключа за лампата
Предварителни
Ние сме дошли от клапата и нулева фаза, веднага се обозначи съответния им цвят. Ако окабеляването е монохромен, е необходимо да разберете къде фазата с индикатора. Не прилагайте напрежение към фазата на уред, заобикаляйки ключа - от това зависи сигурността.
След определяне на аксесоарите за окабеляване, не трябва да забравяме да ги изключите. Обикновено ключове са свързани чрез съединителна кутия, в която влиза мрежовите проводници. Да предположим, че се свързват различни групи вече са били заложени за тях електро устройства и кабели, остава да ги доведе до мястото на присъединяване, в определени точки на графиката.
Трябва също така да се предвиди проводници, които слизат към комутатора, и на изхода от фиксираната podrozetnik. Вие не може да направи връзка на първо място, а след това да се извърши групиране и фиксиране окабеляване - от механични въздействия могат да страдат за връзка или дори скъса телта, така че тя ще бъде вече невъзможно да се изтеглят до мястото на присъединяване.
Откъде да започнем?
В отговор на въпроса, как да се свържете dvuhklavishny ключ се състои от две части:
- монтаж на проводници в съединителната кутия в горната част;
- свързване на дъното терминал на превключвателя-проводници набиране.
Фундаменталната разлика от къде да започна там. Но това е по-добре да се започне с ключа, защото тогава, който прави връзка в кутията с тестер, че е по-лесно да се намери общ кабел и комутируем линии, смяна на ключове. Но в долната част, като излиза от окабеляване монохромен на разклонителна кутия, определете си точка на свързване може да бъде само емпирично.
При полагане на проводника за двойна ключа за лампата е необходимо да се му три проводника
Определяне на метод за контакт тестване
Ядрото има три терминала, обикновено обозначени са подходящи, може би дори боядисани верига. Ако по някаква причина не е възможно да се определи визуално самоличността на терминала, или общо има това с вече са свързани проводниците към ключа в полето, те се определят с помощта на тестер.
За този бутон се превръща в позиция прекъсвач е свързан сонди и включва един от ключовете. Ако нищо не се случи, той се връща в първоначалното си положение, да включва друг. Ако в този случай не е подаден сигнал, включва едновременно бутоните, - ток ще тече през затворените контакти и свързващия контакт общ автобуса.
Индикатор за отвертка. "Приемственост" на фазовия проводник
По този начин, на сондите показват двете преминават линии. Тогава един от сондите пренаредите намери общ контакта и от последователно превключване за определяне на левия и десния клавиш. Емпирично ние трябва да намерим място, което една сонда е винаги на един общ извод, а другият от своя страна показа активиране на всеки клавиш.
Важно е да не ги обърка, най-малко в продължение на полилея не е от съществено значение, но е неудобно, ако светлината в ляво ще се обърне надясно и обратно.
изпъкнали проводници
Свързване ключа за лампата не причинява никакви проблеми. В случай на подземна инсталация, решението да се свържете два пъти ключа се свежда до отговора на въпроса: "На каква дължина на проводника трябва да стърчи шилд"
проводници изпъкнали под rozetnika около 10-20 см
Има и частна правило електротехници: тел трябва да достигне до съответните свободни изводите на завъртените бутоните на превключвателя хоризонтално облегнати на долната точка на монтажния цилиндър. По този начин, разрушаваната сърцевина се завърта така да се каже по хоризонталната ос, идващи заедно с проводниците в podrozetnik.
Някои електрически проводници за предоставяне на склад и ги сгънати в една пролетна змия. Основното нещо е да се включите свободно като влезе вътре, почина на жицата. Разбира се, да свържат своите изводи трябва да бъдат много внимателни, в противен случай по време на инсталацията, те могат да скочи от терминала.
Вмъкнати на ключът за спиране, се държеше за ръка, определен от равномерно затягане болтове пукат хардуерни терминали. Фиксирането трябва да се прави само в случай, ако той podrozetnik вече здраво закрепени. Довършва инсталационните ключове prischolkivanie.
разклонителна кутия
За да свържете кабелите на определени точки по схемата могат да бъдат приложени обрат, изолирайте я с изолирбанд, но надеждност и естетичен вид не е най-високо ниво.
Методи за усукване проводници
Вместо лента можете да приложите термошлаух - дърпа го целувката плътно в контакт повърхност, която ще добави надеждност за контакт. Използване на усукване е нежелателно, ако съществува възможността за грешка - по време на развиване метални жици нишки пукнатини, загуба на якост и проводимост.
Невъзможно е по такъв начин да се свърже твърди и усукани проводници - в този случай е по-добре да се прилагат спойката или нагъване със специални ръкави. И това е напълно неприемливо да се търкаля с мед и алуминий - точката на контакт ще настъпи електрохимичните процеси корозия, което води до загуба на контакт. Като алтернатива можете да използвате Самостоятелно затягане усукване WAGO връзка.

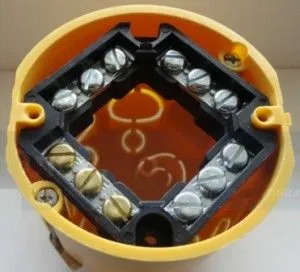

Обувки в кашон - просто решение
Често кутии, продавани с монтаж блока има набор от клеми за удобно окабеляване.
Видът и вид не е от значение, стига да поддържа напрежение и ток, и подходящи за материала на стената. Свързване се осъществява както по-горе дава верига в точките посочени съответните свързващи проводници.
Започвайки с фаза проводник, растението на терминала, държи, и след това към жица от прекъсвача. След това повторете тази процедура за други изводи. Важно е винаги да се поставя етикет проводниците, това ще ви спести време, за да се определи техния произход.
Свързване на ключ за лампа с две крушки
Свързване без клемната кутия
Според ЕСС, винаги трябва да има достъп до кутията и. Къщите и апартаментите, където естетиката излиза на преден план, на корицата на стената няма да се поберат в стила на състава, dissoniruya с околната среда. Покрийте скъп тапет също не е най-доброто решение - те трябва да се прекъсне достъпа, ако е необходимо.
Поради това, през последните години започна да се прилага съвременни методи за свързване на ключове, които се нуждаят от малко повече кабел, но с изключение на съединителната кутия. Фактът, че използвате по-задълбочено podrozetnik, и всички връзки са направени в него.
За вграждане шилд вместо разклонителна кутия
Фаза проводник се поставя директно върху общия терминал на ключа, проводниците ще крушки също е свързан директно с включени изходи само нулев проводник връзка се осъществява в podrozetnik. С достатъчно сръчност като метод на свързване може да се проведе по конвенционален размер съединителна кутия.
Всички кабели в Приложения. Принципът на свързващи проводници същите
При подмяна на стария ключ проводник може да се скъса. Удължете това, можете да използвате този терминал:
Как да се свържете кабелите в съединителната кутия
Връзките на схема за окабеляване в съединителната кутия
Как да се свържете на тел
Телени връзки в съединителната кутия
