Органичният стъкло - химически енциклопедия
С течеше органични конструкции. материал, при относително високо съдържание. ниска плътност, висока степен на прозрачност, ниско крехкост, устойчивост на вода. алкохоли. разр. за-т и основи. Biol. среди. В зависимост от целта на въведения органични пластификатори стъклото. багрила. матиране и стабилизатори и др. А гл. Пр. радикалова полимеризация в блока.
Бала-STI, терминът "органичен стъклото" често се отнасят като лист от полиметилметакрилат. Тази органична стъкло, получен чрез полимеризация на метилметакрилат в присъствие. инициатори - benzoilpe-roksida, лаурил, азо-бис-изобутиронитрил, или подобните Други компоненти: пластификатори, Ch .. Пр. естери на терефталова да-ти; -soluble багрила или дисперсна Org. бои; цветен филтър в производни острови-бензотриазол. бензофенон. салицилова естери до-ви; полистирен-матиране и пигменти; температурни стабилизатори, проводими добавки. което позволява да се получи органична стъкло с устойчивост на топлина до 200 ° С -акрилова мономери. стирен. Декември S-и N-съдържащи съединения.
Полимеризация се извършва на 2 етапа; първо, полимер с ниска мол. масови тона. нар. преполимерни с вискозитет 0.5-2.0 Pa · и да-нето, комбинирани с други. съставки и се излива в калъп за получаване на лист. Вторият етап на полимеризация се извършва след вакуум здраво. форми на предварително определена изотермични. режим. Т процес RA зависи от вида и вискозитета на преполимера. концентрация инициатор, дебелина бъдещи плексиглас. Обикновено р-ТА се извършва във формите бавно (24-48 часа) до реализация мономер на> 90%. Усъвършенстването на процеса на Т-ма близо до точката на омекване на т-D (
120 ° С). След завършване на форма р-нето се охлажда до 50 ° С и при желание полимер "ориентирани". Тази операция се извършва чрез разтягане в равнината на температура над на омекване т-тура на органичен стъкло с последващо охлаждане в разтегнато състояние, което значително увеличава пластичност. комуникационни острови. Така якост т. Б. увеличава с 1.5-2.0 пъти, удължение-на 1.5-5.0, напукване съпротивление - 10-1000 пъти; температура крехкост изместен към по-ниска температура на топене. Ориентирано органично стъкло е по-малко чувствителни към стрес концентратори и за разлика от неориентирани унищожени при удар на местно ниво. Накрая стъклата органични охлаждат под товар.
Понякога органичен листове стъкло, получени чрез photopolymerization в присъствието. сенсибилизатор (напр. бензоин), за които мономер попълнено матрицата се облъчва с UV светлина, за да се образува гел. и след това процесът се провежда по конвенционален начин.

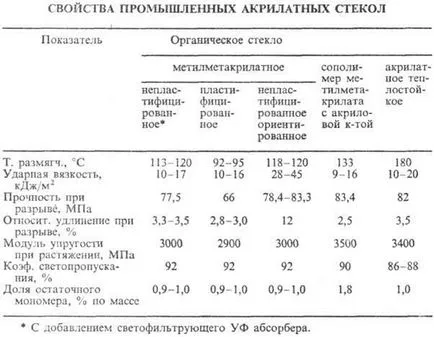

Плоско стъкло вакуумно формоване органичен обработва. пневмония-moformovaniem и щамповане. Продукти от сложна конфигурация е получена чрез леене под налягане или екструзия гранулиране. полимер. получен чрез полимеризация в насипно състояние. Светият остров обн. акрилатни органични очила са дадени в таблицата.
Поликарбонати органичен стъкло, характеризиращ се с висока устойчивост на счупване при удар (якост на 100 кДж / m 2), получен чрез екструзия на поликарбонатни пелети. За подобряване на атмосферни и климатични влияния на органичния стъклото в състава се въвежда UV светлина абсорбери за подобряване на износоустойчивостта на защитното покритие се прилага към него или превръзка-STI чрез еластичен филм свързани органичен акрилни стъклени листове.
За подобряване на комуникацията използва органичен многослойно стъкло лист, притежавани до получена чрез залепване заедно различни очила органични еластични филми от поливинилбутирал. полиуретан и др. например. триплекс (три слой), pentaplex (5 слоя), polyplexes (5). Триплекси т. Б. не само декември органични видове стъкло, а органичният стъкло и неорганични соли. стъкло. За да се направи превръзка-STI органичен стъкло проводимост, способността да отразяват топлина, защитени срещу електромагнитни. радиация и др. в превръзки-ви стъкло вакуум депозирани метални слоеве. техните сплави. оксиди и соли.
С органичен течеше, използвани в авиацията и др. Превозни средства острови, стр остров, медицински, измервателни уреди, химически. абитуриентски-STI, оптика, осветление технологии.
Литература Marek A. М. Tomka акрилни полимери. на. с chesh. M.-L. 1966; Енциклопедия полимери. Vol. 2, М. 1974, стр. 504-10; Gudimov М. Перов В. V. плексиглас, М. 1981; Organic стъкло и метакрилатни целия образуващи полимери. Каталог, Cherkassy, 1987. Е. G. Sentyurin.
