Добър ден, скъпи гости и читатели на сайта ", отбелязва електротехник."
Днес ще разгледаме основните характеристики на токови трансформатори. Тези параметри ще бъдат необходими за нас, за да изберете правилния токов трансформатор.
Основни характеристики на токови трансформатори
1. трансформатор Напрежение
Първият ключов параметър на токовия трансформатор. Разбира се, това е неговото номинално напрежение. Под номиналното напрежение се отнася до работното напрежение стойност, при която СТ може да работи. Това напрежение може да се намери в паспорта за определен токов трансформатор.
Има редица стандартни стойности при номинално напрежение на токови трансформатори:

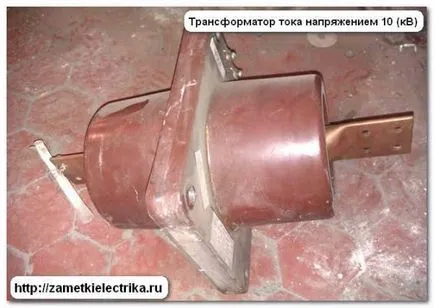

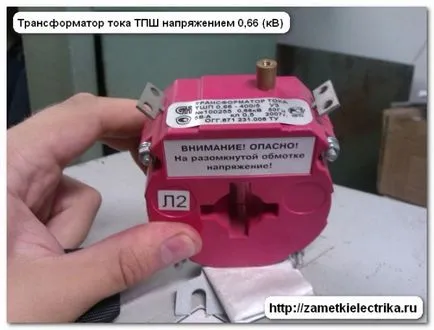

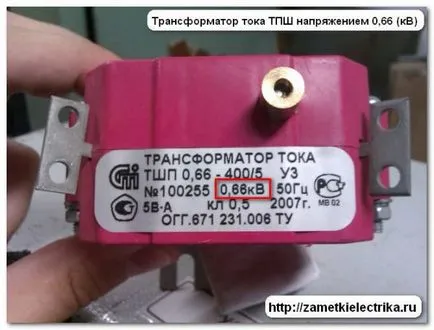

По-долу примери за токови трансформатори с номинално напрежение 660 (V) и 10 (кВ). Разлика в лицето.
2. номиналния ток на първичния контур на токов трансформатор
Номиналния ток на основната верига, или може да се каже номинален първичен ток - е на ток, преминаващ през първата намотка на токов трансформатор, който е снабден в дългосрочната операция. Стойността на първичния ток Оценката, както е посочено в сертификата за конкретен токов трансформатор.
Означен с индекса на параметър - I1n
Има редица стандартни номинални токове първични произведени от токови трансформатори са:
Моля, имайте предвид, че СТ със стойността на номиналния първичен ток 15, 30, 75, 150, 300, 600, 750, 1200, 1500, 3000 и 6000 (а), трябва задължително да издържат на най-високата експлоатация на първичен ток, равен на, съответно, 16, 32, 80, 160, 320, 630, 800, 1250, 1600, 3200 и 6300 (а). В други случаи, най-големият първичен ток не трябва да надвишава номиналната стойност на първичния ток.

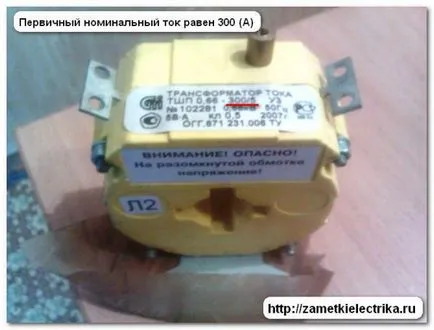

Следната картинка показва токов трансформатор с номинален първичен ток от 300 (А).
3. номиналния ток на вторичната верига на токовия трансформатор
Друг параметър е номиналния ток на трансформатора вторична верига ток или номиналния ток на вторичната - ток, преминаващ през вторичната намотка на токов трансформатор.

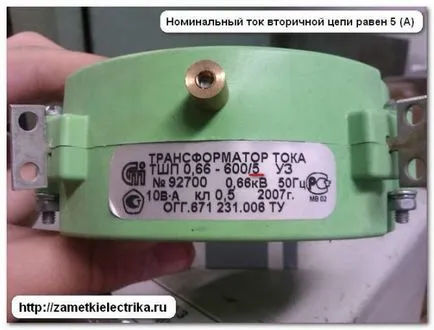

Номиналният вторичния ток, се показва в сертификата за токов трансформатор, и е винаги 1 (А) или 5 (А).
Означен с индекса на параметър - I 2З
Лично никога не виждал токови трансформатори с вторичен ток от 1 (A). Също така за индивидуални поръчки може да се поръча CT с номинален вторичен ток е 2 (А) или 2.5 (А).
4. вторичен ток натоварване трансформатор
При натоварване на токов трансформатор средното съпротивление означава външните втори контур (амперметри криволичещи електромери електроцентрали. Current реле трансфериране. Различни токови конвертори). Тази стойност се измерва в омове (ома).
Обозначен с индекса - Z2n

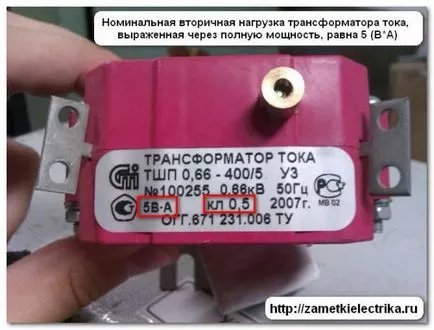

Също така, на вторичния токов трансформатор тежест може да бъде изразена по отношение на общата мощност, измерена в волт-ампери (А * В) в определен фактор на мощността и номинална вторичния ток.
Ако се каже точно по дефиниция вторичния токов трансформатор натоварване - средно натоварване с фактор на мощността (COS = 0,8), в който се съхраняват определен клас на точност трансформатори или текущата ограничаване множество първичен ток по отношение на номиналната стойност.
Това е толкова трудно да се пише, но просто се внимателно хванете в текста и да разберат всичко.
Обозначен с индекса - S2n.nom
Тук също има редица стандартни стойности на номиналния ток на натоварване на вторичния трансформатор, изразена по отношение на волт-ампери при защото = 0,8:
За да се експресира тези стойности в ома, се използва следната формула:
5. Текущо съотношение трансформатор
Друг от основните параметри на токов трансформатор е коефициент на трансформация. Текущо съотношение трансформатор - съотношение на размера на първичен ток на вторичен ток.
При изчисляването на коефициента на трансформация е разделена на:
По принцип имената им говорят сами за себе.
действителното съотношение трансформация - съотношението на действителния към действителната първичен ток към помощна ток. Номинална съотношение - съотношението на номиналния първичен ток на номиналната вторичния ток.

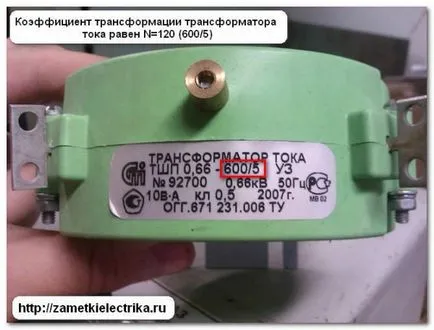

Това са примери за текущите съотношения трансформаторни:
6. електродинамични съпротивление
Тук веднага е необходимо да се изясни, че този ток на електродинамиката съпротива - това е максималната стойност на амплитудата на ток на късо съединение на за времето на тяхното възникване, че токов трансформатор може да издържи без никакви щети накърни Освен това се работи правилно.
Думите му, токов трансформатор е способността да устои на механични въздействия и унищожителни късо съединение.
Ток на електродинамични резистентност означен с индекса - Id.
Има такова нещо като множество от електродинамични стабилност. Означени индекс и Kd е съотношението на устойчивост електродинамични ток Id на амплитудата на номиналния първичен ток I1n.
7. Термична стабилност
Какво е топлинна ток?
Тази максимална RMS стойност на ток при повреда по време на интервал от време T, токов трансформатор, който може да издържи нагряване без да се надвишава токопровеждащите части на допустимата температура и без да се повреди, предотвратяване по-нататъшното му работи правилно. Така че температурата на живи части от токов трансформатор, изработени от мед не трябва да бъде по-голям от 250 градуса, алуминий - 200.
Термичен ток е показана като - ITT.
Думите му, токов трансформатор е способността да устои на топлинните ефекти на ток на късо съединение за определен период от време.
Има концепция на многообразието на топлинно съпротивление ток. Означени индекс и Rm е съотношението на термична устойчивост ITT ток на ефективната стойност на номиналния първичен ток I1n.
Всички данни за термичната стабилност на тока могат да бъдат намерени в паспорта за токов трансформатор.

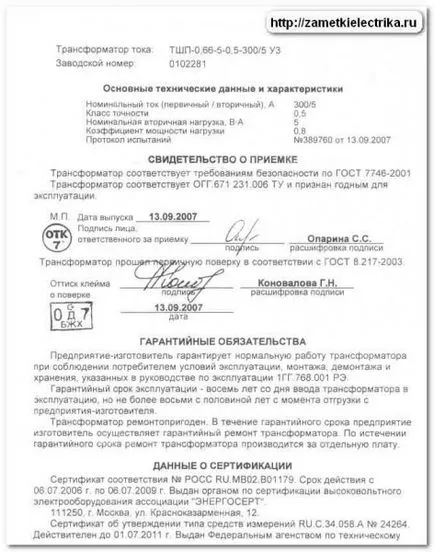

По-долу представяме ви сканирано копие на етикета на текущия тип трансформатор GPT-0,66-5-0,5-300 / 5 V3, където тя показва всички по-горе основни параметри и характеристики.
Майкъл, според PTEEP определен час тест и измерване на електрически параметри на електрически съоръжения по време на ремонт (K), сегашната ремонта (T) и основен ремонт изпитвания и измервания (М), който определя технически ръководител на потребителите въз основа на PTEEP и различни насоки междуотраслови.
В нашите тестови томографии предприятието прекарваме 1 път на 3 години.
с вашите статии, минах на 5 цифра много ви благодаря
И защо той не казва нищо за метрологичните характеристики на TT - точност, прецизност клас?
Rvachev Валерий.
Rvachev Валерий.
В продължение на много години съм учил инженерна дисциплина и като учител, мога да кажа, че материалът на сайта е представена ясно, ясно, разбираемо и симпатичен. Още веднъж, благодаря ви много!
Той е на руски! Български дух се усеща!
Благодаря ви много! Всичко, което е посочено разбираемо, ясно и ярко.
Много творчески подход, без излишно "философии" и претоварена с излишна информация. Така че пазете ...
И защо, се оттегли CVC вторични?
VinArch, характеристики ток напрежение на токови трансформатори се отстраняват, за да разкрие най-късо завои във вторичната намотка на СТ, както и да се определят максимално допустимото натоварване на вторичната намотка и да се определи със сегашните започва насищане на "желязо". работа CT насищане интервал не се препоръчва поради голяма грешка.
Дмитрий, дълго време да чете вашия форум много специфични обяснения, пази го!
Бих искал да изясня нещо .... чиято основна функция - да се намали сегашната, че се използват за захранване на устройствата (releyku, счетоводни и т.н.), не е тя? Аз разбирам, те се използват главно в инсталации с високо напрежение, където високи токове, нали?
В края на краищата, аз съм като у дома си в панела не е поставено там токовете са малки.
Eugene, често отваряне на машини в апартаментите е настроен за токове от 25 (А) и 50 (А) в зависимост от дизайна на къща. Във всеки случай, токовете не надвишават 100 (A). Съвременните броячи са на разположение за токове до 100 (А), т.е. в апартамента не е необходимо да се създаде електромер чрез токови трансформатори - тя свързва директно (виж Схема директна връзка на уреда.).
И тук е мястото, където натоварването надвишава 100 (А), и не е задължително инсталация високо напрежение, там трябва да се прилага на съответното отношение на токов трансформатор трансформация, например 100/5, 150/5 и т.н. Пример за такава схема тук.
