Принцип на работа и изграждане на прекъсвачи в различни ситуации

За да се гарантира защитата на електрически прекъсвачи мрежи използват. Такова оборудване вече е придобило популярност се дължи на лесен монтаж и поддръжка, както и компактни размери.

Външно, устройството изглежда като кутия от пластмаса, която има устойчивост на високи температури. Лицевият панел е снабден с дръжка за включване и изключване на оборудването. Задният панел е снабден със специална ключалка за осигуряване на ключа, и горните и долните клепачи са оборудвани със специално оформени терминали. В тази статия ще разгледаме видовете на тези устройства, тяхното проектиране и принцип на работа на прекъсвача диференциалната верига.

Видове прекъсвачи

Такива устройства са разделени на няколко вида:

монтаж машини - оборудвана с пластмасови кутии, така че тези устройства могат да бъдат инсталирани в жилищен район, без риск от повреда на ток;
машини цел - не са оборудвани със защитна обвивка, така че те могат да бъдат монтирани само в специално разпределение;
високоскоростен машини - функция е, че времето за реакция е по-малко от 5 милисекунди;
Машини забавено действие - в такива модели времето на реакция варира в диапазона от 10 до 100 милисекунди;
селективен - подобно оборудване може да бъде конфигуриран за определено време на разстояние в тока на късо съединение;
обратен ток електрическо оборудване - машини работи само при смяна на посоката на тока в определена област;
Поляризирана устройство - прекъснете захранването част верига предвидено значително настоящо прекъсване;
неполяризирана - работи по същия начин като предишните само във всички настоящи посоки.

Различни видове прекъсвачи

скорост изключване зависи от принципа на работа на устройството. Също скорост изключване зависи от наличието на условия за определен миг прекъсване на електрозахранването вторична верига. Тези условия са били създадени в електрическото оборудване, което работи на ток метод граница.

Дизайнът на прекъсвача

Методите на работа и характеристики на дизайна на тези устройства зависят от приложението и задачите, възложени на устройството. Стартиране и изключване на оборудването може да се появи ръчно или с електрически мотор и електромагнитни предавки.

Ръчно изключване верига присъства в защитните устройства, които са предназначени да принудят ток не повече от 1000 ампера. Главната особеност на такава техника е схемата за преместване на капацитет, който не е свързан с процента на дръжката движение. Това означава, че операцията трябва да се извърши преди края на промените да влязат в сила.

Електрически мотор или електромагнитни елементи, задвижвани от електрически ток. Такива схеми трябва да бъдат снабдени със защита от произволна рестартиране. Освен това, устройството включване на процеса трябва да спре условие увеличаване или намаляване на напрежението в защитената част от веригата 85-110% от нормата.

По време на претоварване на мрежата или операция прекратяване късо съединение на машината се осъществява независимо от положението на дръжката, е отговорен за начална / изключване оборудване.

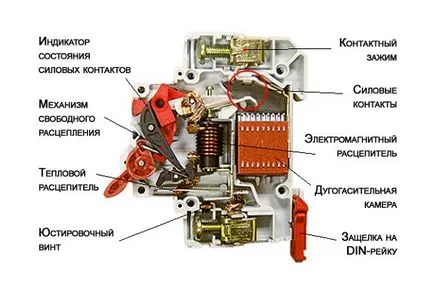

Дизайнът на прекъсвача с електромагнитен пътуване единица

Един от най-важните компоненти на прекъсвачи могат да се считат за освобождаване. Тази част контролира специфичните особености на обекта и мрежата по време на извънредна ситуация влияе специален елемент, който се изключва оборудването. В допълнение, се изисква освобождаването за дистанционно изключване на машината. Най-често на пазара, са изброени по-долу видове:

Електромагнитна - да прокарвате защита от късо съединение;
термично - са необходими за защита от токовите пикове;
смесена;
Semiconductor - Този тип се отличава лесно регулиране и значителни стабилност деактивиране на настройките.

В някои случаи, когато това е необходимо за изпълнение на верига връзка, без електрически ток, може да се използва за защита на електрически които не са оборудвани версии.

В днешния свят тя произвежда огромно количество електрическа защита, която може да се използва в различни климатични условия и се поставя в различни стаи. Също различна серия от устройства, предназначени за монтаж в трудни условия и се характеризират с различна степен на устойчивост на агресивни влияния на външни фактори.

Цялата необходима информация, която трябва да се чете, преди да закупят такова оборудване е в нормативната и техническата документация. В повечето случаи тя е представена от ТУ производителя. В редки случаи, обобщение на стоките, които се използват в различни области и са направени в същото време голям брой фирми, нивото на документация може да се подобри, а в някои случаи до държавен стандарт.

Различни храни пресата

Дизайнът на това оборудване включва следните компоненти:

система за автоматично освобождаване;
система за контрол;
контакт система;
гуляй решетка;
пресата.

механизъм за погасяване дъга инсталирани в устройството и на необходимите за улавяне на дъгата полюсите и охлаждане до пълно изчезване. Механизмът е по същество една камера за гасене на дъгата, които определят deionnaya масив от метални пластини. Понякога на двигателя може да бъде оборудвана със специална искрогасителна мрежа под формата на влакна плочи.

система за автоматично освобождаване е устройство панта в три или четири единици. Тази система се използва за моментално изключване и изключване контактна система. Може да се използва в ръчните устройства, както и автоматична.

Електромагнитна освобождаване е обща електромагнит с кука. Оборудване е проектиран, за да изключите цялата система автоматично при късо съединение. Някои пресата допълнително оборудвани със забавяне хидравлична система.

отделяне на топлина в машините представи специална метална пластина. Когато до значително увеличаване на напрежението, това плоча се деформира, последван от автоматично изключване. Времето на задържане е намалена с увеличаване на напрежението.

Прекъсвачът с термична защита

елемент полупроводникови е измервателно устройство, магнита и устройството реле. Магнитът има ефект върху автоматичното сработване на прекъсвача.

Измервателната елемент в този случай съдържа силовия трансформатор или магнитна усилвателя. Първият се използва за променлив ток, а вторият за постоянно.

В повечето комбинации електрически защитни използва освобождаващи, които използват термодвойки за пренапрежение сегашните магнитни бобини и за защита от късо съединение.

Дизайнът на устройството за сигурност има някои компоненти, които са монтирани вътре или извън машината. Тези елементи могат да бъдат от различни видове съобщения, помощни контакти, отдалечени механизми за контрол, сигнализация за автоматично изключване.

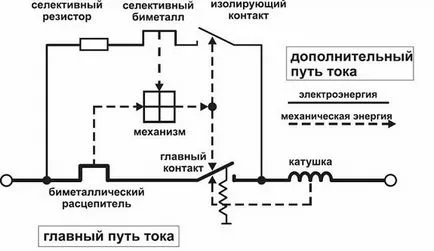

Принципът на работа на прекъсвача

В нормален режим на работа минава през прекъсвач ток, силата, която трябва да е по-малка и равна на нормалната стойност. Електроенергия, която се използва за захранване на устройството се подава към терминала в горната част на устройството, която е свързана към статичен контакт. С този контакт, настоящите потоци в динамичния контакт, след което металната жица минава през и е инцидент на соленоид намотка.

След преминаване през топлинна пътуване единица намотка ток е включен, и едва след това идва към текущия терминал на дъното на защитната апарата.

По време на защитни електрически изключва от мрежата значително увеличение на напрежението или риск от късо съединение. Това се прави с помощта на автоматично сработване, която се задейства чрез термична или електромагнитни изключване.

Принципът на работа на прекъсвача

Принципът на работа на машината по време на ускоряваща верига

Основната цел на прекъсвачи е да защитава областта на сигурността на мрежата по време на претоварване или късо съединение. Презареждането на мрежата означава, че токът в определена област е преминал през максималната стойност за електрическия екранировка. Прекомерното ток преминава през термична освобождаване, което води до неговата деформация. В зависимост от разликата между сегашната и сила действа нормално деформация стойност достигне определено ниво, в резултат на което машината може да се изключи.

Термозащитни машина не може да се появи веднага, тъй като деформацията на метална плоча необходимо да се нагрее достатъчно. Час на отваряне зависи от излишния ток в защитената част, и може да бъде на няколко секунди и след час.

Такова забавяне е необходима за машина не работи постоянно и при ниски или кратки състезания в текущата област на мрежата. В по-голямата си част, се случват тези скокове по време на комутационните апарати с високи изходни токове.

Сегашната силата, която се задейства от термичен предпазен елемент в електрически уреди, оборудване става чрез напасване друг завод. Обикновено, тази стойност трябва да бъде по-висока от нормалното брой 1.1-1.5.

Вие също трябва да се знае, че в зони с високи температури на машината не може да работи правилно, защото топлинния елемент може да се деформира по-бързо, отколкото е необходимо. На свой ред, в стаи с по ниска температура машина работа след необходимото време.

Принципът на работа на устройството по време на претоварване на електрическата инсталация

конгестия електрическата мрежа възниква в случай на голям брой устройства, общата консумация на енергия, която надхвърля нормалното капацитет. Включването на няколко мощни електрически задействане вероятно ще доведе до топлинен елемент.

Ако това се случи, е необходимо да се даде възможност на машината да се определи по реда на какви устройства трябва да бъдат изключени, за да прекъснете връзката и да се изчака малко. е необходимо за термична защитен елемент в електрически охлажда Този път и се изправи до изходна позиция.

Принципът на работа на прекъсвача по време на късо съединение

Устройството позволява прекъсвачи за защита на електрическата верига от претоварване, не само, но също късо съединение. По време на такива извънредни ситуации ток се увеличава, така че да може да се стопи на изолация окабеляване. За да се предотврати такъв проблем трябва незабавно да изключите от мрежата. Тази задача е поверена на електромагнитния изключвател.

Този елемент се състои от соленоид намотка и сърцевина на желязо, което се определя от специална пружина. Instant прилив на електрически ток през намотката на бобината води до пропорционално увеличение на магнитната индукция, така че сърцевината приляга плътно срещу пролетта. С увеличаване на магнитна сърцевина индукция желязо преодолява действието на пружината и натисне превключвателя.

След този миг на контактите са отворени, и снабдяването с електрическа енергия в защитената част е спряло. Магнитният елемент се активира незабавно и предотвратява запалване на изолация.

По време на контактите на пътуване в случай на извънредна ситуация между тях така наречената дъга, която е максималната температура от 3000 градуса. От само себе си се разбира, че елементите на защита на електрическите съоръжения трябва да бъдат защитени от такива високи температури. За тази цел машини са оборудвани със специални дъгогасителна системи. Това устройство прилича на кутия, която се състои от няколко метални плочи.

Различни прекъсвачи

Висока температура дъга се появи на мястото на контактите на пътуването. Тогава един се движи по дъга край динамичен контакт, а другият минава през статичен елемент се премества в металната жица, а след това идва на задната страна на системата за гасене на дъгата. Да се качим на масив от плочи, дъгата е разделен на части, губи температура и в крайна сметка потушен. Дъното на прекъсвача са специални отвори за изхода произведени по време на гасенето на дъга газове.

Ако предпазната електрически работи поради късо съединение, след това не се получи да се включи електричество, докато намерите много причината за неуспеха. В повечето случаи, проблемът се крие в невъзможността на електрическо оборудване.

За да рестартирате устройството, изключете електрическите съоръжения и да се опитаме да тече ключа. Ако това се оказа и оборудването не е нокаутиран в близко бъдеще, проблемът се крие в неспособността на технологиите. Тя само емпирично ще определи кое устройство е извън строя. Ако прекъсвача пътувания след изключване на всички устройства, на проблема с чупене изолацията на кабелите. За да се премахне този пропуск ще трябва да се обадите на професионалистите, които ще бъдат в състояние да открива и елиминира счупване.

Ако се сблъскате с подобен проблем, тъй като постоянно изключване защитно електрическото оборудване, не е необходимо да инсталирате ново устройство с по-високо класиран ампераж - тези действия решат проблема. Това оборудване е монтирано с оглед на напречното сечение, а оттам и на ток е твърде висока, просто не може да се случи в окабеляването. Определете причината за повредата и ремонт това ще помогне на съответните експерти, независими действия е изключително рисковано.
