Принципи на хидравлика - Изплакване на хидравлични системи
Налягането и потока
Прехвърляне на налягане и дебит.
В проучването на основите на хидравлика, са използвани следните термини: сила, трансфер на енергия, труд и енергия. Тези термини са използвани в описанието на връзката между налягане и дебит. Налягането и потока - две основни параметър на всяка от хидравличната система. Налягането и дебита са взаимосвързани, но изпълняват различни работни места.
Налягането компреси или прилага сила. Flow движи предмети
пистолет вода е добър пример на налягане и поток в употреба. При натискане на спусъка създава налягане в рамките на пистолет вода. Вода под налягане се излъчва от воден пистолет и по този начин чука дървен войник.
Какво е налягане?
Да помислим за това как и защо се създава налягане. Течността (газ и течност) има склонност да се разшири или устойчивост се получава, когато те се пресоват. Това е налягането.

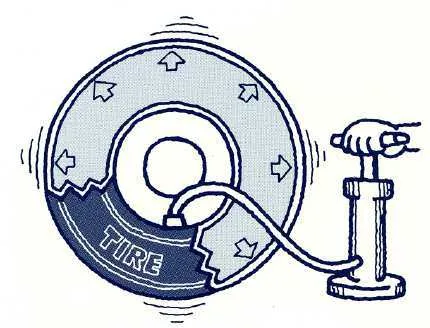

Когато Гумата се напомпва, вие създавате налягането в гумата. Можете да качите във въздуха автобуса повече и повече. Когато гумата е напълно напомпани, натискането на стените на гумата се случи. Такива належаща гледания налягане. Air е типът на газ и може да се компресира.

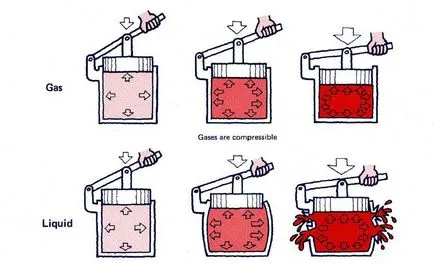

Сгъстен въздух преси за стена на гумата със същата сила във всяка точка. Течността е под налягане. Основната разлика се състои в това, че газовете могат да бъдат компресирани в по-голяма степен, отколкото течност.
Същата сила във всяка точка
Налягането в течността под налягане
Ако кликнете върху компресираната течност налягането се случи. Точно както в случая с налягането на гумите е един и същ във всяка точка на цевта, съдържаща течност. Ако налягането е твърде голяма, цевта може да се счупи. Барел прекъсване в слабото място, а не там, където толкова по-голям натиск, защото налягането е едно и също във всяка точка.
Течността почти не се пресова

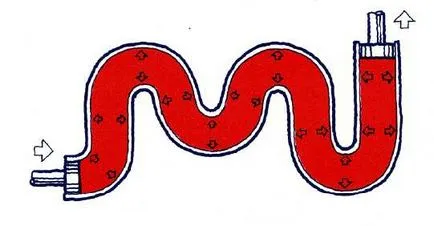

Сгъстеният флуид е удобен за предаване на мощност чрез тръби да се огъват, нагоре, надолу, тъй като течността е почти несвиваем и пренос на енергия се извършва веднага. Много хидравлични системи, използващи масло. Това е така, защото масло почти не се компресира. В същото време, маслото може да се използва като лубрикант.
Право на Паскал: налягане, произведени от външни сили върху повърхността на течността или газа се предава във всички посоки без промяна.
Съотношението на налягане и сила
Според закона на Паскал, връзката между натиск и сила се изразява чрез формулите: P = F / A
F = P х S, където Р - налягане, F - сила, S - площ на
хидравличен лост

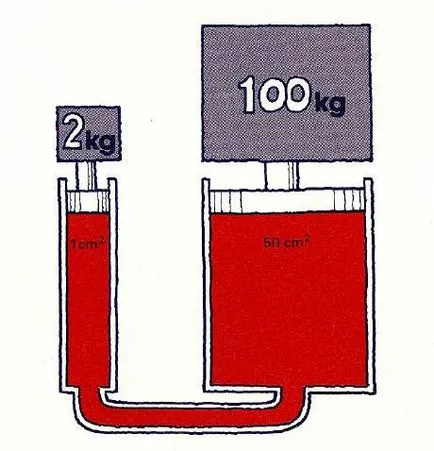

На модела на буталото е показано на фигурата по-долу, можете да видите пример за балансиране различни тегла чрез хидравличен лост. Паскал отвори, както се вижда в този пример, че малък лек бутало като контрапункт на високото тегло на голям бутало, което доказва, че площта на буталото пропорционална на теглото. Това откритие по отношение на свиваем флуид. Причината, поради която това е възможно, е, че течността винаги действа с еднаква сила, равна площ.
Представени товар от 2 кг товар и 100 кг. Площта на товара, тегло 2 кг - 1 cm2, налягането на 2 кг / см2. Площ drugogogruza с тегло 100 кг - 50 cm2, налягането на 2 кг / см2. Две тегла компенсират взаимно.
механичен лост
Същата ситуация може да се илюстрира с механична лоста на фигурата по-долу.
Котка с тегло 1 кг седи на разстояние 5 метра от центъра на тежестта на лоста и баланси котка с тегло 5 кг на 1 метър от центъра на тежестта, като например лост хидравлично натоварване.
Конвертиране на хидравлична енергия на ръката
Важно е да се помни, че течността действа равна сила, равна площ. При работа е много полезно.

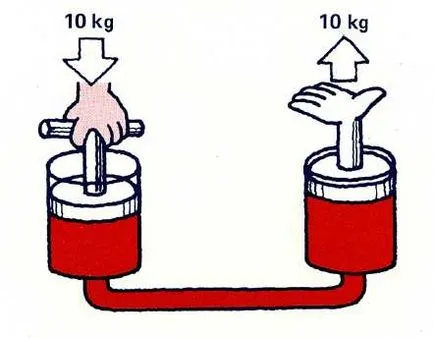

Има две бутилки с еднакъв размер. Когато натиснете един бутало със сила от 10 кг, а другата буталото се натиска със сила от 10 кг, тъй като една и съща област на всеки цилиндър. Ако площите са различни, властта също е различно.

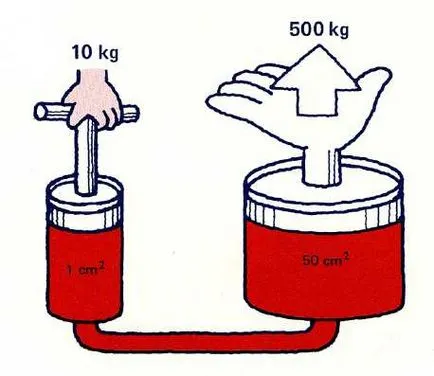

Например, да предположим, че голям буталото е с площ 50 cm2, и малкия буталото е с площ от 1 cm2 при сила от 10 кг на малкия буталото настъпва въздействия от 10 кг / см2 за всяка част от голям клапана в съответствие със закона на Паскал толкова голям бутало получава общо сила 500 кг. Ние използваме налягане за предаване на мощност и ефективност.
Налице е важен момент в преобразуване на енергия, а именно, връзката между сила и разстояние. Не забравяйте, че една механична ръка, ниско тегло изисква дълго рамо за да достигне равновесие. За да се повиши котка тегло 5 кг на 10 см, котка с тегло 1 кг следва понижаване на лоста 50 cm надолу.

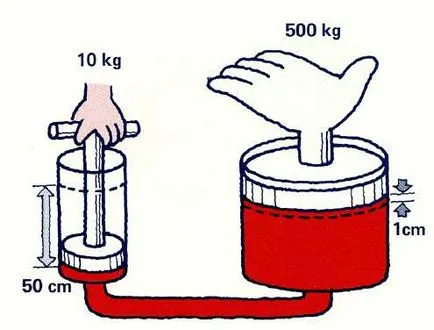

Нека да разгледаме картината на хидравличния лост назад и да помислим за хода на буталото малък. Малък ход на буталото 50 cm е необходимо да се предостави достатъчно количество течност за преместване на голям буталото 1 cm.
движението на потока създава
Какво е поток?

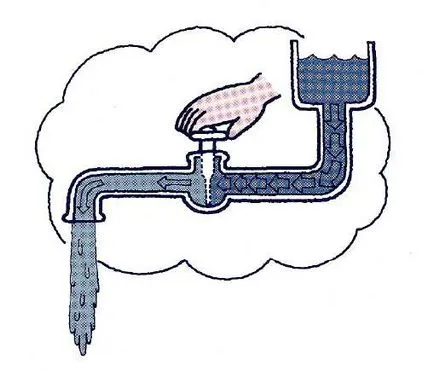

Когато разликата в налягането в двете точки на хидравличната система, течността се стреми към точката с най-ниско налягане. Такова движение се нарича течен поток. Ето някои примери за поток. Водата в град водата създава налягане. Когато се обърнем чешмата, поради разликата в налягането от чешмата водните течения.

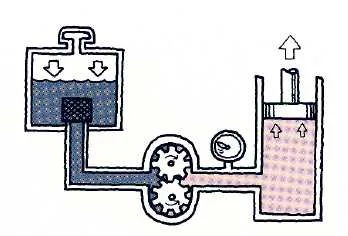

Хидравличната система създава поток от помпата. Помпата създава непрекъснат поток
Скоростта и степента на потока
Скоростта и количеството на потока се използват за измерване на потока.

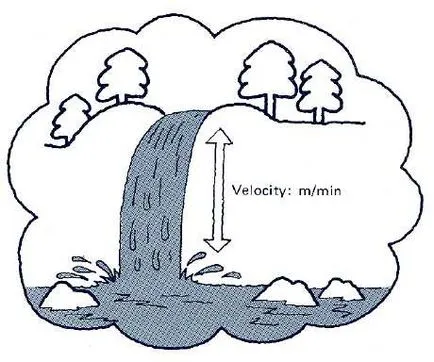

Speed показва изминатото разстояние за определен период от време.

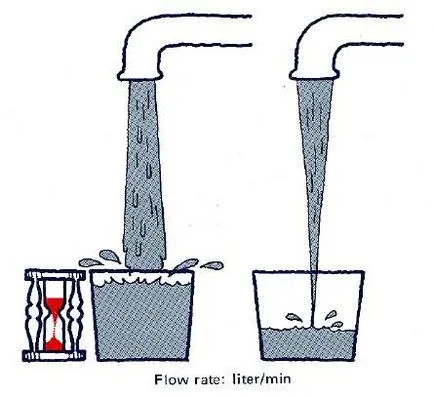

Потокът показва как флуид протича през определен момент в даден момент.
Величината на скоростта на потока и
Хидравличният цилиндър е лесно да се разгледа връзката между размера на потока и скоростта.
На първо място, ние трябва да мислим за обема на цилиндър, които ние трябва да се запълни, а след това се мисли за хода на буталото.

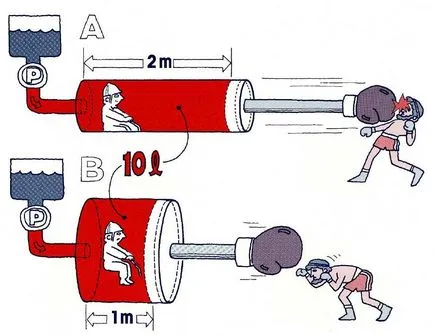

Цифрата показва цилиндър с дължина 2 метра и обем от 10 литра и един цилиндър 1 метър дължина и обем от 10 литра. Ако изтеглянето от 10 литра в минута на течности, постъпващи в цилиндъра целия ход на двете бутала е 1 минута. Бутален цилиндър се движи два пъти по-бързо от цилиндър Б. Това е така, защото на буталото трябва да измине разстояние два пъти повече за същия период от време.
Това означава, че в цилиндъра, с по-малък диаметър се движи по-бързо от цилиндъра с по-голям диаметър на същия дебит на двата цилиндъра. Ако увеличим скоростта на потока до 20 л / мин, двете цилиндрични камери, пълни два пъти по-бързо. скорост на буталото трябва да се увеличи два пъти.
По този начин, ние имаме два начина за увеличаване на скоростта на цилиндъра. Един от намаляване на размера на цилиндъра, а другото чрез увеличаване на скоростта на потока. Цилиндър скорост по този начин пропорционален на скоростта на потока и обратно пропорционална на площта на буталото.
Налягане и сила
Ако натиснете щепсела в бъчва напълни с течност, тръбата се спира течност. Когато натиснат, налягане преси течност срещу стената на барабана. Когато прекомерно натискане консерва барел разкъсване.

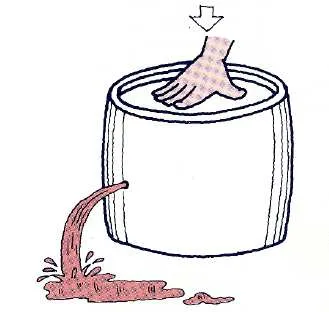

Ако има един барел вода и една дупка. Чрез кликване върху горния капак, вода изтича от дупката. Водата преминава през отвора, не отговаря на съпротива.
Когато се приложи сила на сгъстен течност, течността търси по пътя на най-малкото съпротивление.
Гореописаните характеристики на хидравлични течности са полезни за хидравлично оборудване, но също са източник на много проблеми.

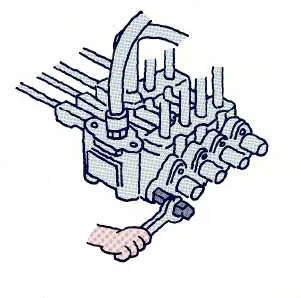

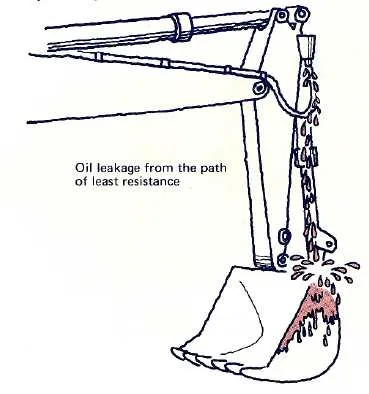

Например, ако е имало изтичане в системата, хидравлична течност ще тече като търси по пътя на най-малкото съпротивление. Типични примери на съединенията е слаба и течове уплътнения.
Говорихме за налягането и потока, но често не е под налягане поток. Gravity е добър пример. Ако имаме три свързани помежду си на различни нива на резервоара, както е показано на фигурата, на силата на гравитацията държи течността във всички резервоари на същото ниво. Това е още един принцип, който можем да използваме в хидравличната система.

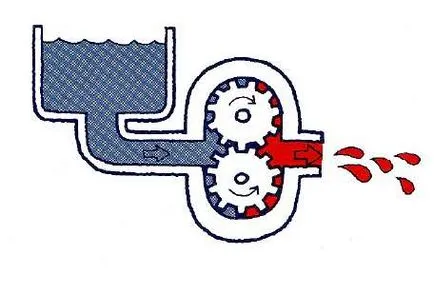

Под влияние на гравитацията маслото тече от резервоара към помпата. Маслената помпа не се абсорбира толкова много хора мислят. Помпата се използва за да се хранят масло. Какво обикновено се разбира под вакуумпомпата, означава хранене маслото на помпата под действието на гравитацията.
Масло се подава към помпата под действието на гравитацията.
течна маса също така създава налягане. Diver, който се врязва в морето, се казва, че той не може да се потопите твърде дълбоко. Ако водолазът потъва прекалено дълбоко, налягането ще го смаже. Това налягане се създава от масата на вода. По този начин, ние имаме вид натиск, който идва от собствената си тежест на водата.

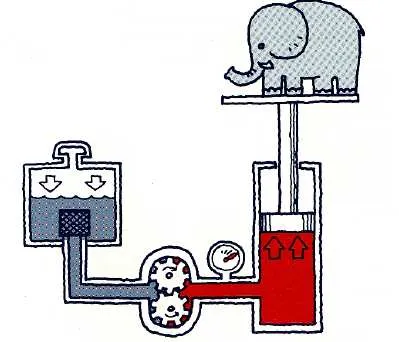

Когато налягането се смесва с потока, имаме хидравлична сила. Къде е налягането в хидравличната система. Част - е резултат от силата на гравитацията, но къде е останалата част от налягането.

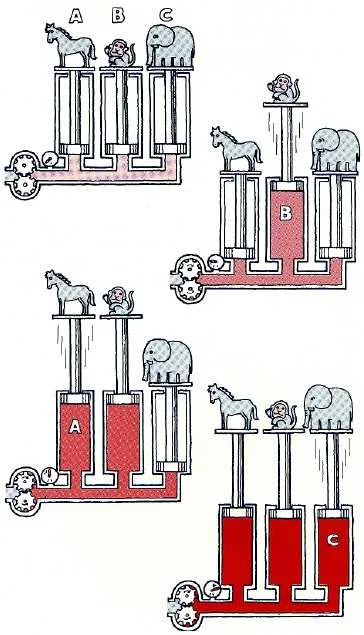

Има три различни товар, свързан паралелно в същия хидравличната система, както е показано по-долу. Масло, както обикновено, се стреми по пътя на най-малкото съпротивление. Това означава, че най-лекия товар ще възкръснат по-напред, защото цилиндъра ще трябва в най-малко налягане. Когато най-лекия товар се увеличава, налягане ще се повиши, за да се повиши следващия от теглото на останалия товар. И когато цилиндъра достига края на инсулт, налягането ще се увеличи, за да повдигнете тежкият товар. Цилиндър C издига последно.
Хидравличната сила на работния цилиндър
По-рано казахме, че потокът не работи и местят предмети. Има и друг важен момент - Как скоростта на потока се отнася до работата на хидравличната система?
Отговорът е, че константата на скоростта на потока.
Много хора смятат, че увеличаването на налягането се увеличава скоростта, но това не е вярно. Вие не може да принуди буталото да се движи по-бързо, увеличаване на налягането. Ако искате да се преместим бутало по-бързо, трябва да се увеличи скоростта на потока.
При затваряне на предпазния клапан, скоростта не се увеличава
