Принципът на работа на предпазителите

Предназначението и функциите

Определение и цел

Fuse - това електрическо превключване елемент за изваждане на защитена верига чрез стопяване на защитния елемент. Стопяеми елементи, произведени от олово, оловни сплави с калай, цинк, мед. Създаден, за да защити електрически съоръжения и мрежи срещу токовете на късо съединение и неприемливо дългосрочно претоварване.

Режими на работа предпазител

Предпазител за работа постъпленията в две рязко различни режима: при нормални условия; в условия на претоварване и къси съединения.

Първият етап - работа в нормален режим на работа на мрежата. При нормални условия на нагряване на елемент предпазител има характер на стационарно състояние процес, при който всички генерирани в него топлина количество дадено на околната среда. В същото време, с изключение на елемент загрява до стабилно темперни обиколки и всички други подробности на предпазителя. Тази температура не трябва да надвишава допустимите стойности.

Силата на тока, която е предназначена за сериозни предпазител елемент стъпки, наречен номиналната тока на елемент предпазител (1Н-ти) - То може да бъде различен от номиналната тока на предпазителя. Обикновено в една и съща предпазител може да бъде вкаран в елементите на предпазител наведнъж личен номинален ампераж.

Номинална предпазител ампераж е посочено върху него, е най-голямата стойност на текущата стопяема елемент, предназначен за този бушон дизайн. При номинална ток lichestvo на високи температури поради топлинна проводимост член е материал, като има време да се разпространява по-широка част, и цялата елемент се загрява до по същество същата температура.

Вторият етап - увеличението на тока в мрежата. Свиване значително синигер топене време вмъкване за увеличаване на текущата сила, елементът действа като плоча с отвори, които намаляват своето напречно сечение на отделни порции. Тези стеснени участъци отделят големи количества топлина в по-широк.

Когато късо съединение отопление на стеснени участъци е толкова силна, че кранчето на количеството топлина е практически пренебрежими предпазител елемент топи ( "изгори") едновременно във всички или няколко от присвити райони, където токът във веригата, когато късо съединение не разполага с време, за да достигне равновесно състояние стойност.

При възникване на топене на члена на мястото на разделяне на веригата електродъгова свързване. Arc изчезване в съвременните предпазители се случва в държача на chennom предпазител обем ограничение. В този случай, предпазителите правят такива, че течния метал може да навреди на околните предмети.

Габаритни размери и дизайн

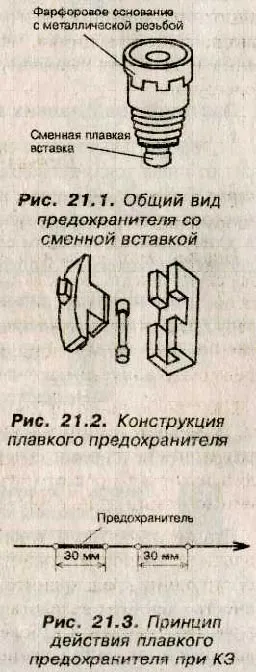

Като цяло, модерен предпазител при състои от две основни части: основа с Farfie rovogo метални нишки; сменяем предпазител-връзка (фиг. 21.1).

Предпазител такъв предпазител е предназначена за номинални токове от 10, 16, 20 А. Дизайнът на предпазител може да бъде резбован тип (бънджи) или тръбен. Фиг. 21.2 съдържа PPT-предпазител стопяема пластина 10 WTF (Box тръбна порцелан) в продължение на 6 или 10 за единици А и 250 В. база пластмаса, закрепени към носещата конструкция с винт. Вътре в тръбата (FTF) да hoditsya сух кварцов пясък. navlivaetsya устата тръба в капачката на дупка, за да си я осигурят. Основните параметри включват предпазители оценени ток; класиран на силата; максимален ток на изключване.

Принципът на работа на предпазителите

Fuse, когато тече ток през него се нагрява. По време на потока през болката й Shogo ток се дължи на претоварване или късо на закриването ще изгори. Време burnouts предварително dohraniteley зависи от ток, протичащ през спиралата. По този начин, когато късо съединение, предварително dohraniteli изгори бързо, а в най-опасните случаи са прости, евтини и надеждна защита. Ако предпазителят да бъде включен в охраната не се явява опасно явление от електрическата дъга, подложката се поставя в порцеланов тръба.

Пример. Ние въведе във веригата на фиг. 21.3 защитна част дължина 30 мм от меден проводник с диаметър 0.2 mm. Неговото напречно сечение; S = π • R2 = π / 4 • d2 = 3,14 • 0,2 2. 4 = 0.0031 mm 2.

Устойчивост защитава част е 0,029 ома. След психически изберете част със същата дължина, съпротивлението на работа Niemi алуминиева тел напречното сечение 2.5 mm 2 на същата дължина, равна 0.00063 ома. Тъй като количеството топлина е пропорционална на съпротивлението на проводника предпазител ви е разделен на 0,029 при същите условия. 0,00063 = 46 пъти повече топлина.

Vyvody.Pri дълго допустим ток на телта, тя се загрява умерено, а температурите значително над жицата, но това не е горят. Prikorotkom верига тел се нагрява толкова бързо, че изгаряния. За etovremya операционна проводник не е време да се загрява до температура, опасно за своята изолация.

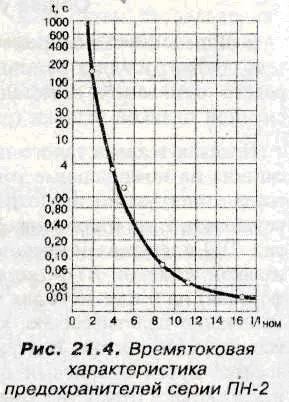

За да се осигури важна характеристика - зависимостта на времето на елемент предпазител от текущата - време-ток характеристика, показана на Фиг. 21.4.

Принципът на работа на предпазителите

Предимства предпазители

1. провала предпазител от време зависи от силата на ток, протичащ през спиралата. По този начин, когато късо съединение, когато токът е много голяма, предпазители изгорят бързо, а в най-опасните случаи са прости, евтини и надеждни кабелен.

2. В повечето предпазители ни даде възможност да се осигури заменя стопяема пластина под напрежение.

Недостатъци предпазители

1. Ако токът във веригата е малко по-високо от допустимото предпазителите слабо представящите защитна роля.

Примери. По време на претоварване до 30% живот окабеляване услуга е значително намален, а предпазителите не горят. При големи стойности на ускоренията (70 до 50%), докато предпазителят се продухват от минути до няколко десетки минути. През това време на изолацията на проводника претоварена време значително прегряване.

2. Друг недостатък е, че те се сливат дефект.
След прегаряне капачка трябва да се сменя нова (за презареждане). За простота в предпазителите за възстановяване на строителството се използва Xia калибриран сменяеми предпазители.
