Рисуване размери на чертежите - технически чертежи
ГОСТ 2.307-68 установи, че основата за определяне на продуктите на пиксел стойност и нейните елементи са оразмерени числа са маркирани на чертежа. Основата за определяне на необходимата точност при производството на продукта са посочени в тираж допуски размер и форма отклонения и повърхностите.

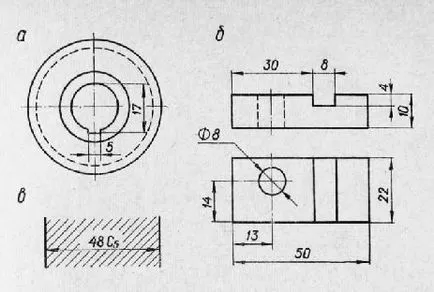

Фиг. 81. оразмеряване (* - размери за справка)
Общо размери на чертежа трябва да са минимални, но достатъчни за контрол и производство на продукта.
Размери не трябва да се извършва на рисунката и изложени за по-голяма лекота на рисуване, наречена препратката. с рисунката Те са маркирани, а в спецификациите се записват: * Размери за справка.
За справка включва следните размери:
а) едно измерение на размерите на затворената верига. Допустими такива размери, не са показани на чертежа (фиг 1.);
б) размера, прехвърля с ЧЕРТЕЖИ продукти заготовки (Фигура 2) .;
а) размери, определящи положението на елементите, които се обработват от други части (Фигура 3) .;
г) размери на чертежа на сглобяване, които определят гранични позиции на отделните структурни елементи, например, инсулт, инсулт вътрешния стволови двигател клапан и m стр..;
г) размери на чертежа на монтажа, прехвърлени от ЧЕРТЕЖИ части и се използва като разполагане и свързване;
д) размери на чертежа на монтажа, прехвърлени от ЧЕРТЕЖИ части;
ж) размерите на части (компоненти) на профилирана, форма, листа и други валцувани, ако те са напълно изброени в заглавието блок в "материал".
Фиг. 2. Размерът на отложено
Фиг. 3. Размерите определящи ЧЕРТЕЖИ продукти с заготовки. положение на елементите на информация (* - Размери за справка, ** - процес на чифтосване парче).
Не е позволено да се повтаря размери на един и същ елемент в различни изображения, в спецификацията, заглавие блок и спецификациите на.
Линейни размери и допуски на линейни размери на фигурите показват, в мм без наименование единица. Ако размерите не трябва да се посочи, в милиметри, а в други мерни единици (см, m и така нататък. D.), съответните двумерен номер се записва от означението на единици (виж, т) или им е посочено в описанието.
Ъгловите размери и толеранси ъглови размери, посочени в градуси, минути и секунди с устройството наименование, например 4 °; 4 ° 30 '; 12 ° 45'30 "; 30 ° + R; 30 ° ± 10 '.
За нейните стойности за използване на прости дроби не е позволено, с изключение на размера в инчове.

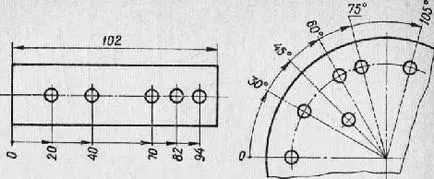

При местоположението на елементите на обекта (.. отвори, жлебове, зъбите, и т.н.) на същата ос или на един надлъжни размери, които определят тяхната относително позициониране се прилага по следните начини: - от обща основа (посока на повърхността) - на фиг. 4, и; - определяне на размера на няколко групи от елементи от няколко общи бази - на фиг. 4Ь; - определяне размери между съседни елементи (верига) - съгласно фиг. 4, в;
За всички размери, поддържани от работните чертежи посочи отклонения.
Не можете да определите отклонения:
а) размери определящи зони с различна грапавост на същата повърхност, зоната на топлинна обработка, покрития, покрития, набраздяване и така нататък стр..;
б) до размера на части на продукти от индивидуалното производство дефинирани с квоти за подходящи.
Размерите на чертежите показват текстови и размерни линии измерение. В това измерение линии, предоставени от:
а) сегмент линия - сегмент, успоредна на това, и удължаване линии - перпендикулярна на размерите (Фигура 5а).
б) ъгъл - като дъга с център в горната част на играта, и удължаване линии - Radial (Фигура 5Ь).
в) дъга - концентрични дъги и удължаване линии - успоредно на ъглополовящата на ъгъла и измерението на броя на заявената знак (Фигура 5с) ;.
г) разрешено удължаване позициониране линии дъга радиални размери, дори ако има концентрични дъги, трябва да се уточни, към която се отнася размера на дъгата (фиг. 5d).
Фиг. 4. Оразмеряване на мястото на елементите на една и съща ос или на един и същи кръг.
Фиг. 5. Прилагане на размера и удължаване на линии.
Размерни линии са най-добре прилагани извън очертанията на изображението. Оставя се да се извърши размерните линии директно към видими контурни линии, аксиални и други осовите линии (фиг. 6).
Разстоянието измерение линия на паралелните верига линии аксиално байпас и други линии, както и разстоянието между успоредните измерение линии трябва да бъде между 6-10 mm, и за монтаж чертежи и чертежи общ вид размерните линии, разположени на разстояние най-малко 10 mm от външния контур линия.
Да не се използва контурни, аксиални, въртящи се и удължаване на линии, както измерение.
Необходимо е да се избегне пресичането на размер и удължаване линии (вж. Фиг. 6).
Разширение линии, носени от видими контурни линии; те трябва да отиде отвъд краищата на измерение линия стрели 1-5 мм.
Фиг. 6. Прилагане на размерни линии до контурни линии.
Dimension линии могат да се извършват с една скала в следните случаи:
а) когато се посочва размера на кръг с диаметър независимо дали е напълно или частично показан периферията; където прекъснатите линии правят допълнително двумерен кръг център (Фигура 7, но.);
б) размера на база субстрат, който не е показан на фигурата (фиг. 7Ь).
Линията измерение не се прекъсва, когато изображението на продукта, с почивка.
Количествата елементи стрели размерни линии се избира в зависимост от дебелината на видимото и привличат контурни линии на приблизително еднакви за целия чертеж. Формата на стрелката и приблизителното съотношение на неговите елементи са показани на Фиг. 8.

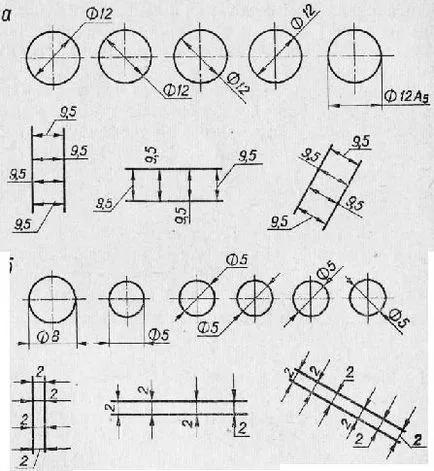

Ако линията измерение не е достатъчно дълъг, за да побере стрелките него, след това линия измерение продължава удължаване линии (или, съответно, за контура, аксиални централните линии и т. Г.) и се прилага на стрелката, както е показано на фиг. 9.
Фиг. 7. Счупени размерни линии.
Фиг. 8. Форма стрелка измерение линия.
Фиг. 9. Прилагане на стрелките на линии измерение.
Фиг. 10. Прилагане на стрелките с недостиг на пространство.
Фиг. 11. Прилагане на триизмерни числа.
Когато не е достатъчно пространство за стрелеца на размерните линии разположен верига може да бъде заменен със стрелки Serif прилага при 45 ° линии величина или остри точки.
Ако стрелката не е достатъчно пространство поради близко разположени контур или директна връзка, тя се оставя да се прекъсне, както е показано на фиг. 10 инча
Dimensional брой се прилага по-горе измерение линия възможно най-близо до средата.
Размери на линейните размери на различни наклони на измерението линии, както е показано на фиг. 11, б.
Ако е необходимо да се оразмери защрихованата област, съответстваща на броя на редовете, се прилага към рафта от участие (фиг. 11 С) и ъглови размери, както е показано на фиг. 11, в зоната, разположена над хоризонталната централната, размерите номер е поставен над измерение линии от тяхната изпъкналост; в зоните, разположени под хоризонталната осевата линия - тази част от линиите на вдлъбнатина измерение.
Фиг. 12. Приложение Стойностите на величините за поетапно.
Когато няколко паралелни или концентрични размерните линии на кратко разстояние един от друг по измерение от тях се препоръчва да се постави в шахматно начин (фиг. 12).
За ъгли по-малки размери, когато пространството измерение на линиите са поставени на рафтовете, допълнителни описания, в който и да е зона.
Когато размерът се прилага за стойността на писмено измерение не е достатъчно място над линията на измерение, както е показано на фиг. 13, и ако няма достатъчно пространство за стрелеца, след което те се прилагат, както е показано на фиг. 13б.
Допуски в размерите и броят им не могат да бъдат разделени или напречно каквото беше рисуване линии. Вие не може да пробие линията линия за прилагането на размера и измерение на приложен в пресечната точка на размера, или аксиални централната линия. В точката на прилагане на размера на аксиално център линии и линии за люпене се прекъсва (фиг. 14, а и с) и цифрите, принадлежащи към същата структурен елемент (жлеб, издатина, отвор и т. П.), се препоръчва да се група един място, поставянето им върху изображението, на която е показана на геометричната форма на този елемент най напълно (фиг. 14Ь).
При прилагането на радиус измерение на стойностите на величини поставя главна буква R. Ако размерът на субстрат на радиуса на дъгата на окръжността, трябва да укажете размера, който определя положението на центъра му, последният изобразяван като пресечна точка на въртене, или удължаване на линии.
Когато голяма стойност на радиуса на центъра е позволено да се доближава до дъгата; в този случай размерите диапазон показано с прекъсване линия под ъгъл от 90 ° (фиг. 15а). Ако не се изисква да зададени размери, които определят позицията на дъга центъра на кръга, линия радиус размер не може да доведе до центъра и да измести това по отношение на центъра (фиг. 15Ь).
Фиг. 13. Приложение на стойностите на величините, когато пространството.
Фиг. 14. Прилагане на триизмерни числа прекъсване аксиални и осовите линии (а), за люпене линии (а) и групирането им в едно място (б).

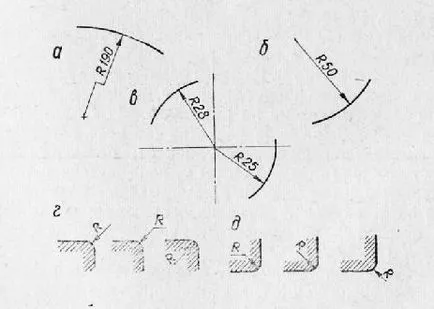

Фиг. 15. Приложение на размера на радиус.
Фиг. 16. Чертеж от размера на поле (а) и на квадрат (В).
При извършване на няколко радиуси от една централна линия на всеки две триизмерни радиуси не са поставени на една и съща права линия (фиг. 15с). Размери на радиуси външната SKRU Glen прилагат, както е показано на фиг. 15d, вътрешните отвори - както е показано на фиг. 15 г.
Когато се говори за размера на диаметър (във всички случаи) се поставя в предната част на размерите брой знак 0; (Радиус) сфера пред диаметър брой измерение е поставен твърде подпише ® 0 без надпис "сфера" (фиг. 16а). Разрешено дума "Sphere" запис в случаите, когато рисунката е трудно да се направи разлика в обхвата на други повърхности, като например: "Обхват 0 18" "Поле на R 12".
квадрати се прилага, както е показано на фиг. 16б.
Преди триизмерни числа, характеризиращи конуса, сложи знак. остър ъгъл, който следва да бъде насочена към върха на конуса (фиг. 17а). Преди триизмерна номер, който определя по склона, сложи знак. остър ъгъл, който трябва да бъде насочено към отклонение (фиг. 17Ь).
Фиг. 17. Прилагането на размери тънки (А) и наклонът (б).
Фиг. 19. Определяне на размера на няколко идентични елементи на продукта.
Фиг. 20. Приложение на линейни и ъглови размери.

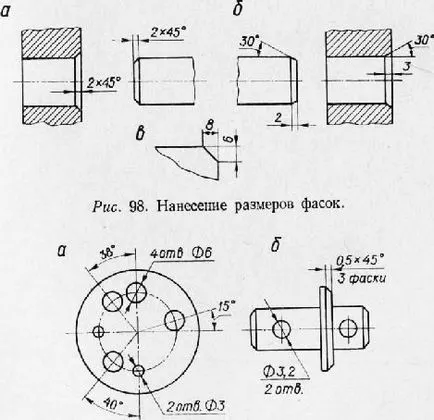

Размери скосяване под ъгъл от 45 ° се прилага, както е показано на фиг. 18, с. Ако скосяването на други ъгли, те показват по общи правила - (. Фигура 18, в) линейни и ъглови размер (. Фигура 18, б) или две линейни размери.
Размери множество идентични елементи на продукт обикновено се прилагат веднъж посочва срок на допълнително описание брой елементи (фиг. 19а). Можете да зададете броя на елементите, както е показано на фиг. 19б.
С голям брой от общата площ на основата е разрешено да се линейни и ъглови размери, както е показано на фиг. 20; Това включва общо измерение линия от марката за броя и размера се прилага в посока на удължаване на линии в краищата си.
Фиг. 21. Координира начин на рисуване измерения.
С голям брой подобни елементи членове неравномерно разпределени по повърхността, методът позволява на координатната оразмеряване показва номера в таблицата на въртене (фиг. 21).
