Схема на свързване ADSL модем

Свържете сплитер. Най-често срещаният вариант.

2. Конекторът MODEM на разпределител е свързан към ADSL модем. На разделителите ECI-TELECOM Този съединител понякога се нарича LINE-OUT. в сплитери D-Link този конектор се нарича ADSL. Сименс той нарича NT. (Network прекратяване)

ADSL сплитер ZyXEL AS 6 ЕЕ

Възможни варианти за ADSL връзка splitter'a

Тъй като не е необходимо да се свържете ADSL сплитер:

А схема за общи връзка един с помощта на сплитер ADSL оборудване, както е показано на честота разделител

Схема за общи оборудване връзка 2 ADSL микрофилтър използване, както е показано на честота разделител

Електрически схеми ADSL модем:

Необходимо е да се използва един от горните схеми - Схема 1. Схема 2.

Има редица стандартни схеми, като се използват и двете сплитер и микрофилтър.

2.1. Сепараторът се използва като честота ADSL сплитер на

2.2. Сепараторът се използва като честота ADSL микрофилтър на

2.3. Смесени диаграма използваната връзка и ADSL сплитер и ADSL микрофилтър

2.4 В присъствието на телефонна централа абонат (РАВХ)

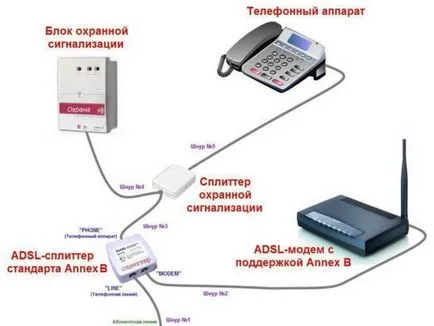

2.5 В случай че имате аларма абонат.

---
