слама хеликоптер устройство с ръцете, чертежи

Просто така се случи, че собственикът на частния сектор постоянно се изисква различни адаптации и средства за механизация, е сред тях, и сламорезачка. Разбира се, тези модули от различен дизайн и изпълнение се предлагат на пазара, има много да избирате. Но това е много по-евтино, за да направите своя собствена слама хеликоптер, особено след като единица устройство примитивно проста. В тази статия ще намерите съвети за това как да го най-лесният начин да направите.

Дизайнът на хеликоптера на слама

Икономичен собственик, който има заговор, но в допълнение се намира на различни животни, той знае защо такава машина. Ние току-що беше добавен в списъка друга област на приложение: котлет сено и слама може да бъде за производство на горивни брикети у дома. Ако някой си помисли за такова нещо, че без слама хеликоптер не можеш да направиш, просто опитайте ръчно да изрежете или котлет толкова много слама.

Местни майстори-майстори адаптирани за производство на различни занаятчийски слама хеликоптер на старите помпи и прахосмукачки. Принципът на тяхното действие е същият като този на ножове, набучени на пръчка задвижван от електрическа бормашина. Hopper служи стари конвенционален кофа, която се поставя в трева или слама, и след това да се спуска въртящ лопатки и по този начин възниква смилане. Описания на такива устройства не е трудно да се намерят в интернет.

Само тези механизирани средства за рязане твърде неефективно и непрактично и ще се побере само за да се гарантира, че готовата храна десет зайци. За производството на брикети или други цели, когато трябва да се обработва много суровини, се нуждаят от надеждна домашно слама хеликоптер, с достатъчно мощност и производителност. Именно това ние ще се произвеждат.

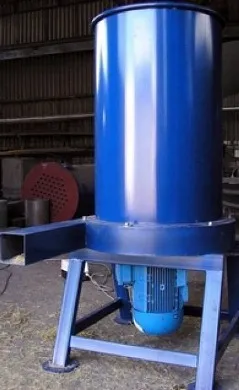

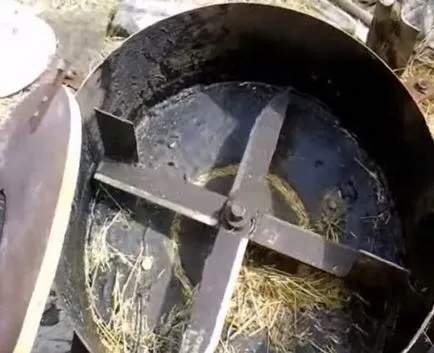

Heart всяка сламена - работа единица, която е метал вътре в бункера на въртящи остри ножове. Последно неподвижно монтирана върху стоманена диск, и че - по оста на двигателя. Бункерът има цилиндрична форма, както и за целите на сигурността е висока, така че не може да се допрат ръцете при зареждане на ножове слама. В долната част на бункера има дюза за освобождаване на нарязана слама, за удобство, се прави наклонена.

Забележка. Някои изпълнители правят малка височина бункер, но с капак прави, когато малък отвор за товарене на суровини.

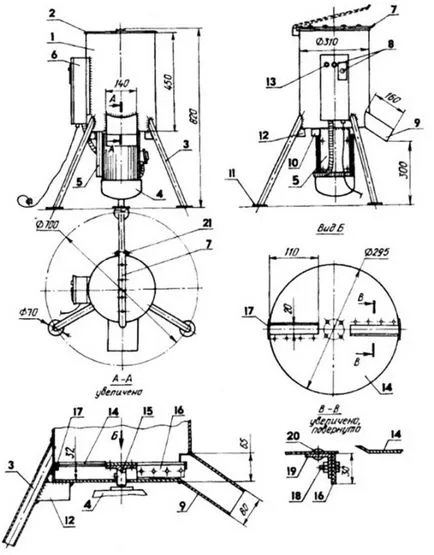

Бункерът се основава на статив такава височина от дъното, за да се вмести в мотор, прикрепен към дъното на чинията. Подробна слама хеликоптер рисунка показани по-долу:

1 - бункера; 2 - капак; 3 - подпомагане на статива; 4 - електромотора; 5 - мотор монтажна плоча; 6 - устройство за управление; 7 - лента усилвател; 8 - бутоните за управление; 9 - изход; 10 - за монтиране на стена на двигателя; 11 - опора пета; 12 - кърпа; 13 - светлина - светлина; 14 - дискови ножове; 15 - вложката; 16 - гумено уплътнение; 17 - скок; 18 - M5 болт (8 бр.); 19 - скрепер; 21 - панти за капака.

Забележка. Blade диск - детайл, е трудно за производство. Ето защо, на дизайна на перките може да бъде произволно, толкова дълго, колкото на вашия продукт е добре балансирана и не направи цялата кола шейк вибрациите.

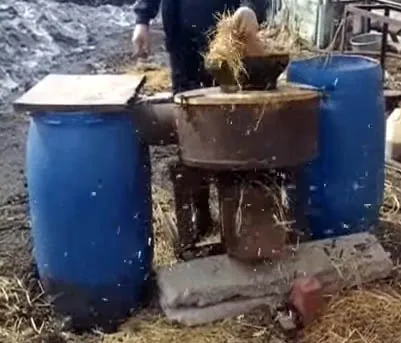

Работата на устройството е много проста. Включването на моторно-клик и отворете капака на бункера е зареден сламата. От страничните тръбни плява лети готов да улови тя трябва да приеме някои капацитет. Подходящи пластмасов варел с нарязани страна на отвора, след това сламата не се разби във всички посоки.

Инструменти и материали

От инструменти се нуждаят от редовно комплект пейка е на разположение всеки благоразумен господар. Освен това, имате нужда от заваръчен апарат, ъглошлайф и бормашина. Що се отнася до материали, тогава ние ще представи списъка, предвиден за това строителство, и можете да използвате наличния метал в икономиката. Така че, да се направи у дома шредер, ще ви трябва:

• единичен - или трифазен мотор при 1500 об / мин;
• ламарина с дебелина 2 mm - за покриване и жилетки;
• Въпреки това, с дебелина 3 mm - на дюзата за бункер, клиновете и аксиални лагери;
• дебелина метал от 5 mm за ръката;
• стоманена плоча 10 мм;
• тръба Ø25 mm или краища на същите - подпорите;
• лента стомана 25 х 3 mm - за усилване.

Ножове, изработени от въглеродна стомана, например St45 или изрязани на стария циркуляра, че е възможно - от триони на металорежещи машини. Piece тръба Ø300 мм или стар барел може да ви спести много работа за производство на автомобили тяло. За извършване на необходимите електродните връзки и болтовете с ядки.

Препоръки по отношение на производството

Metal трябва да отбележат и нарязани на детайла според чертежа. Тръби и ъгли нарязани по дължина и чист. От дъното на бункера е заварено, и да му - скоба за монтиране на двигателя. плоча стомана се закрепва вертикално към скобата преди това е необходимо да се направят дупки, което съвпадна с реципрочна на двигателя. За затягане на странични ъглови свръзки са заварени към плаката.

За тялото под ъгъл монтиран подкрепа, те също са заварени клинове, играе ролята на бомбетата. Когато хеликоптерът слама, направени на ръка, вече е на полюсите, за да го плява изхвърляне дюза затегнете. След това плочата се монтира на болтовете на моторни и ножове трябва да бъдат монтирани и твърдо фиксиран около оста си. Най-малко затегнете капака и прави монтажа на електрическата част.

заключение

Когато имате всички необходими инструменти и материали, за да го направят полезен със собствените си ръце могат да бъдат хеликоптер в един и същи ден. Особено, когато имаш начин с уменията на метални изделия и заваряване. Но дори и ако работата отнеме много повече време, то ще ви спести пари, но е важно.

---
