Сухи видове защита серия помпи, инсталация
Частна система за домашно вода не е възможно без помпата. Но тя трябва да бъде по някакъв начин се включва и изключва, за да се погрижи за това, че той не работи при липса на вода. За помпа изключване съответства пресостат вода, както и да следи за наличието на вода трябва да изсъхне защита помпа инсулт. Как да се приложи тази защита в различни ситуации и rassmotrtim допълнително.
Какво е работа на сухо
Когато аз няма да се отърси от водната помпа, понякога се намират в положение, че водата е над - с малка скорост на производство на кладенеца или вода от сондажи може да бъде само на цялата помпа. Ако водата се люлее от една централизирана система за подаване на вода, тя може да представи само спре. Помпа работа при липса на вода, и се нарича работа на сухо. Понякога терминът "празен ход", въпреки че това не е съвсем вярно.
За да предоставят на къщата работи добре, ние не само трябва помпата, но също така и за защита на системата от сух Жода, за включване и изключване Автоматична
Какво не е наред със суха Разбира се, освен това, че електроенергията се губи? Ако липсата на водната помпа да работи, тя ще прегрее и да изгори - изпомпваната вода се използва за охлаждане. Няма вода - без охлаждане. Двигателят ще прегрее и да изгори. Поради защита на сухо на помпата - един от компонентите за автоматизация, които ще трябва да купуват повече. Има, обаче, модели с вградена, но те са скъпи. По-евтино да купуват автоматизация.
Как можем да защитим помпата от работа на сухо
Има няколко различни устройства, които ще се изключи помпата, когато няма вода:
- Релейна защита срещу работа на сухо;
- Устройството за контрол на потока на вода;
- Датчик за нивото на водите (Поплавък и urvnya управление на реле).
Всички тези устройства са предназначени за едно - за да изключите помпата при липса на вода. Само те работят по различни начини, да има различни области на приложение. Тогава ние се оправи със спецификата на работата си и когато те са най-ефективни.
Реле защита от суха работа
Обикновено електромеханично устройство следи налягането в системата. След като налягането спадне под прага, електрическата мрежа е прекъсната, помпата спира да работи.
Реле се състои от мембрана, която реагира на налягането и контактната група, която е отворена в нормално състояние. С понижаване на печати, мембранни натиск върху контактите, те са затворени, изключване на захранването.
Тя изглежда като защита на суха помпа инсулт
Налягането на което устройството отговаря - от 0.1 атмосфери до 0.6 атм (в зависимост от настройките по подразбиране). Такава ситуация е възможно, когато водата е ограничен или изобщо, запушен филтър, самозасмукваща част е твърде висока. Във всеки случай, това е - за състоянието на работа на сухо, и че е необходимо да се изключи помпата, което е, което се случва.
Задайте реле от празен ход на повърхността, въпреки че има модели и в запечатан корпус. Обикновено тя работи в схемата за напояване или който и да е система без акумулатор. Още работи ефективно с повърхността на помпата, когато контролният клапан се монтират надолу по веригата на помпата.

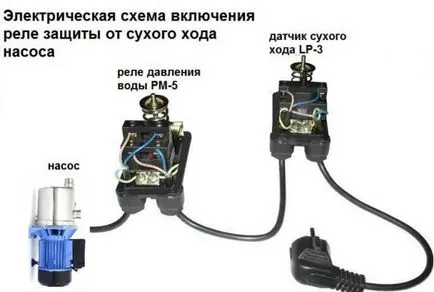

Схема на помпа защита изсъхне
В система с GA може да го постави, но 100% защита срещу работа на сухо на помпата, което получаваш. Всички въпроса в характеристиките на структурата и функционирането на такава система. Поставете защитния релето преди преминаването на вода под налягане и gidroakkumyalyatorom. Така между помпата и защитата обикновено е спирателен вентил, т.е. мембраната се поставя под налягане от акумулатора на налягане. Този конвенционален схема, но с този метод се даде възможност на ситуацията, когато се работи при липса на водната помпа е изключена и изгаряния.
Така например, се създава ситуация на сухо защита писта: помпа е включена, водата в кладенеца / сондажа / Не Капацитет на акумулатор има определена сума. Тъй като по-нисък праг на налягане се задава обикновено в порядъка на 1,4-1,6 атм, мембрана защитно реле няма да работи - налягането в системата е. При това положение, мембраната е натиснат, то тя ще работи на сухо. След това той спира или когато удари или когато акумулаторът ще прекарват повечето от подаването на вода. Само ако налягането пада до критична и релета могат да работят. Ако се появи такава ситуация по време на активно използване на вода, нищо страшно няма да се случи, по принцип - няколко десетки литра изтича бързо и всичко ще бъде наред. Но ако това се е случило през нощта - след водата в резервоара, изми ръцете си и заспа. Помпата е включена, пътуване на сигнала не е налице. На сутринта, когато в началото на анализа на водата, тя ще бъде неработещ. Причината е, че в системи с gidroakkumulchtorami или помпени станции е по-добре да се използва друго устройство за защита срещу работа на сухо на водна помпа.
контрол на потока вода устройство
Във всеки случай, което води до работа на сухо на помпата, водният поток е ниска или липсва напълно. Има устройства, които следят такава ситуация - реле и контрол на водата поток. Релета или поток сензори - електромеханични устройства, контролери - напр.
Релета (датчици) Flow
прекъсвач е на два вида - ламбо и турбина. Клапата има гъвкава плоча, която е в процес на подготовка. При липса на плоча на водния поток се отклонява от нормалното състояние, контактите се активират чрез прекъсване на захранването на помпата.
сензори турбинен са разположени малко по-сложни. База единица - малка турбина с електромагнит в ротора. Когато водата или газов поток се върти наличието турбина, създава електромагнитно поле, което се превръща в електромагнитни импулси детектирани от сензора. Сензорът, в зависимост от броя на импулсите, активира / деактивира мощността на помпата.
регулатори на потока
По принцип това устройство, които съчетават две функции: защита от работа на сухо и пресостат вода. Някои модели плюс тези функции могат да имат датчик вграден налягане и възвратна клапа. Тези устройства се наричат електронен пресостат. Тези устройства не могат да бъдат наречени евтини, но те осигуряват добра защита, otsluzhivaya няколко параметри, осигуряване на необходимото налягане в системата, изключване на оборудването, когато не достига на водния поток.
спъване параметри на суха писта
В случая на разпределителна кутия акумулатор - друго устройство. Системата работи добре за появата на потребление - откриването на кран, предизвиквайки домакински уреди и т.н. Но ако това е налягането на малък марж. Ако разликата голям, потребностите и GA, а друг пресостат. Фактът, че границата на помпата в единицата за автоматизация не се регулира. Помпата се изключва само когато се създаде максимална налягане. Ако се приема с голяма свобода на налягането, може да се създаде положително налягане (оптимални - не повече от 3-4 атмосфери, всички по-горе води до преждевременно износване на системата). Защото след автоматизация единица сложи пресостат и акумулатор. Тази схема дава възможност за регулиране на налягането, при което помпата е изключена.
сензори за ниво на водата
Тези сензори са монтирани в добре капацитетът за добре. Препоръчително е да се използва с потопяеми помпи, въпреки че те са съвместими с повърхността. Има два варианта на датчиците - Float и електронно.
поплавък
Има два вида сензори за ниво на водата - за пълнене на контейнера (препълване защита) и изпразване - просто защита срещу работа на сухо. Вторият вариант - Първата ни изисква при попълване на басейна. Има модели, които могат да работят и в двете посоки, но на принципа на работа зависи от схемата на свързване (е в инструкциите).

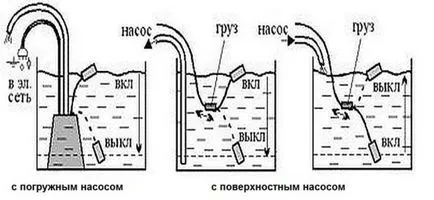

Операционната принципа на плаващия ключ
Принципът на работа, когато се използва за защита от суха работа е проста: докато има вода, сензор-флоута Zadran нагоре, помпата може да работи веднага след като нивото на водата е паднала, така че сензорът отива контактор отваря веригата на помпата захранване, то не може да започне, докато докато нивото на вода се издига. За да се защити помпата от работа на празен ход поплавък кабелът е свързан с разликата на проводника фаза.
Управление на нивото реле
Тези устройства могат да се използват не само за контрол на минималното ниво на водата и да свършат в кладенеца, добре или съхранение резервоар. Те могат също така да следи препълване (преливане), често е необходимо, ако резервоара за съхранение на системата, от която водата се изпомпва в къщата или в организацията на водата в басейна.
На намалиха вода електродите. Техният брой зависи от параметрите, които се наблюдават. Ако имате нужда само погледнете в присъствието на достатъчно вода, достатъчно два сензора. А - се намалява до възможно най-ниско ниво, а вторият - в основата - е малко по-ниска. Проводимостта на използваната вода: докато двата сензора се потапят във вода, малки потоци текат между тях. Това означава, че водата в и / отвор / достатъчен капацитет. Ако няма ток, което означава, че водата е спаднала под датчика за минимално ниво. По тази команда се отваря захранването и помпата спре.
Същото устройство може да контролира различните нива, включително минимум
Това са основните начини, по които организира за защита от работа на сухо на помпата в частен дом системи за вода. Има честотни преобразуватели, но те са скъпи, защото те трябва да се използва в големи системи с мощни помпи. Там те бързо плати за себе си чрез спестяване на енергия.
