Използването на предпазители (OPN)

Назначаване на свръхнапрежение ограничители (OPN)

Пренапрежение (ARF) са високоволтови устройства, предназначени за защита на изолация на електрически съоръжения от атмосферното и превключване пренапрежение.

За разлика от традиционните свръхнапрежения клапан с искрова междина и карборунд резистори / не съдържат пропуски искра и се състои само от колоната нелинейни съпротивления на базата на цинков оксид, затворена в полимерни или порцелан обвивка.

Цинков оксид резистори позволяват използването на вентилни отводи за по-дълбоки ограничения скок в сравнение с отводители на вентила и може да издържи, без ограничение на времето на работа на напрежението. Полимерна или порцелан капак осигурява ефективна защита срещу резистори опазване на околната среда и безопасността на работа.

Размери отводители и теглото им е много по-малък в сравнение с отводители вентила.

Нормативни документи, свързани с употребата на повече напрежение ограничители (OPN)

В момента има следните разпоредби, които по един или друг начин се занимават с опазване на електроенергийните системи от пренапрежение:

Инструкции за мълниезащитата на сгради и съоръжения (RD 34.21.122-87)

Временни указания за употреба в електрически инсталации на сгради RCD (Gosenergonadzor България писмо от 29.04.97 № 42-6 / 9-ЕТ раздел 6, ал. 6.3)

Спецификации пренапрежение (отводи)

Най-дълго действащ работно напрежение (UC) - е най-високата ефективна стойност на променливото напрежение, което може да се доставя до терминалите са обезопасени, без времеви ограничения.

Номинално напрежение - нормативен параметър съгласно MEK99-4 определяне на стойността на променливото напрежение, което от пренапрежение трябва да издържат в продължение на 10 секунди при експлоатационни тестове.

проводимост ток - е токът, преминаващ през отвода под въздействието на силата на тока в терминалите са обезопасени в експлоатация. Този ток се състои от активни и капацитивни компоненти, както и стойността му е няколко стотин микроампера, По този текущата операция OPN оценява качеството на работата.

Стабилност пренапрежение бавно да се променя напрежението от пренапрежение е способността да издържат на по-високо равнище на търговското честота напрежение без отказ за определено време. Според тази стойност на напрежението е настроен прекъсвач пренапрежение при изтичане на предварително определено време.

Номинална ток на разряд - е токът, при която нивото на защита е класифицирана гръмоотвод в импулсен режим на 8/20.

Номинален ток на превключване пренапрежение - е токът, при която нивото на защита е класифициран в пресечната точка на превключване напрежения с пулс параметри 30/60 микросекунди.

Ограничаването на разряден ток - е пиковата стойност на мълния ток на разряд форма на 4/10 микросекунди, които се използват, за да тестват силата на отвода в случай на пряко попадение на мълния до мястото за монтаж.

Настоящият капацитет - това е норма на живот от пренапрежение за целия период на работа при най-неблагоприятни случаи, ограничения и двете светкавици и превключване удари. Еквивалентно на честотната лента е отговорност клас линия, която MEK99-4 има 5 класа.

Късо съединение в OPN - способността да издържат без ограничаване на повредени експлозия мрежови гума токовете на късо съединение в мястото на монтаж на вентилни отводи.

Изграждането на предпазители (OPN)

Повечето големи производители на електрически продукти в проектирането и производството на катодни отводители използват същите дизайнерски решения, технологията и дизайна, както и производството на други аксесоари за окабеляване. То се отнася до размерите, материал на корпуса, приложените технически решения за инсталиране в електрическата инсталация на потребителските продукти, външния вид, както и други параметри. В допълнение, следните изисквания могат да бъдат направени за изграждането на катодни отводители:

Апаратът за жилища трябва да бъде конфигуриран да отговарят на изискванията за защита срещу пряк контакт (не по-нисък клас на защита IP20)

Липсата на риск от устройство за защита запалване или късо съединение в линията в случай на повреда поради претоварване

Наличието на един прост и надежден показател за недостатъчност, възможност за свързване на дистанционно аларма

Лесен за инсталиране на място (монтаж на стандартна DIN релса, съвместимост с автоматични предпазители повечето европейски производители: ABB, Siemens, SCHRACK, и т.н.)

Surge какво е това,

Училище млад opnschika, предназначението и функциите на защитното устройство

Тази серия от статии ще се нарича скромно - "Училище за младия opnschika". И така - първо урок. Нека започнем с целта и принципа на работа.

Урок 1. Цел и принцип на работа на катодни отводители

Ограничители на пренапрежения нелинейни (ОБН) електрически централи устройства, предназначени за защита на оборудването на електроенергийната система от превключване и мълния удари. Основният елемент на отвода е нелинейно съпротивление - варистора (варистор от английски Вари (състояние) (Resi) килер - .. Променлива вариращо съпротивление).

Основната разлика между материала на нелинейна ограничител резистор клапанни приспособления резистор материал е силно нелинейни характеристики ток-напрежение (CVC) и увеличена производителност. Приложение в OPN vysokonelineynyh резистори могат да изключат от изграждането на пропуските запалителни на устройството, което премахва редица от недостатъците на клапан тип отводители.

Основният компонент материал резистори катодния - оксид (оксид) ZnO цинк. цинков оксид се смесва с други метални оксиди -. оксидул и оксид, кобалтов оксид, бисмут и др цинков оксид резистори на технологията на производство е доста сложни и трудоемки и много близки до изискванията в производството на полупроводници - използването на химически чист изходен материал, извършване на изискванията за чистота и така нататък. . Основни операции при производството на - смесване и смилане на съставки, формиращи (формоване), и калциниране. Микроструктурата на варистора съдържа кристали цинков оксид (полупроводникови N - тип) и mezhdukristallicheskoy слой (р полупроводникови - тип). По този начин, варистори на ZnO на базата на цинков оксид са последователно система - паралелно включени р - п възли. Тези P - п преходи и определяне на нелинейни свойства на варистори, т.е. нелинейна зависимост от текущата стойност, преминаващ през варистора, приложеното напрежение към него.

Понастоящем ограничители за варистори са направени като цилиндрични дискове с диаметър 28-150 мм и височина от 5-60 мм (фигура 1). В крайната част на диск метализация от алуминий електроди депозиран дебели 0.05-0.30 mm. Страничната повърхност на glyptal емайла на диска покритие, което увеличава производителността с токови импулси с остър ръб.

Surge какво е това,

Фиг. 1. нелинейна резистор - варистора

Диаметърът на варистора (или по-точно - площта на напречното сечение) определя капацитета на варистора ток, и височината - параметрите на напрежението.

При производството на предпазители, или пък на броя MOVs са свързани последователно в така наречената колона. В зависимост от желаните характеристики на катодния и проектирането и налични в предприятието Варистори ограничител може да се състои от една колона (състоящ се още от един варистор) или серия от колони, свързани последователно / паралелно.

За да се защити електрическо оборудване от мълния или комутационни пренапрежения, свързани в паралел с оборудването (фиг. 2).

Surge какво е това,

Защитните свойства на катодния обяснени с волт-амперна характеристика на варистора.

Сегашната - характеристика на напрежението на варистора специално зависи от много фактори, включително и технологията, вида на напрежение - прав или променлив ток, напрежение честотата на текущата импулси, температурата и други на.

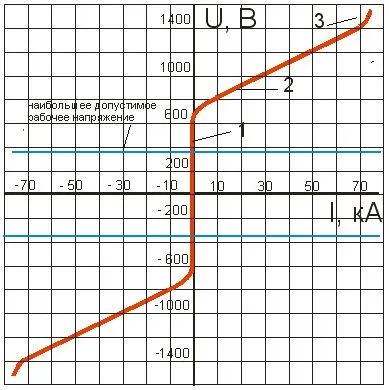

Типичен волт-амперна характеристика на варистора с най допустима постоянно напрежение от 0.4 кВ в линейна скала е показано на фиг. 3.

Surge какво е това,

Фиг. 3. ток - характеристика на напрежението на варистора

В настоящата - напрежение характеристика на варистора могат да бъдат разделени в три характерни области: 1) област на ниски токове 2) вторични потоци и 3) високи токове. ПОЛЕ малки токове - това е работата на варистора под работното напрежение не повече от най-високата допустима работа напрежението. В съпротивлението на техниката варистора много значително. Поради несъвършенство на съпротивлението на варистора въпреки че голям, но не безкрайна. Ето защо, ток тече през варистора, наречен проводимост ток. Този ток е малък - десети от тА.

В случай на мълния или комутационен високочестотни електрически импулси в постъпленията на варистора мрежа в средните течения режим. На границата на първата и втората части на инфлексия ток - характеристиките на напрежението, съпротивлението на варистора намалява драстично (до дялове на Ом). След VARISTOR кратки импулсни потоци, които могат да достигнат десетки хиляди ампера. Варисторът абсорбира пренапрежение енергия, а след това го освобождава под формата на топлина разсейва в околната среда. Мрежа от пренапрежение импулс "отрязани" (фиг. 4).

Surge какво е това,

В третата зона (висок ток) устойчивост варистор рязко се увеличава отново. Тази област на варистора е спешен.

Катодни отводители

Пренапрежение е излишния напрежение по отношение на максимално допустимия за мрежата. За този тип смущения мрежа са и двата скока на достатъчна продължителност, например, свързани с дисбаланс фаза и високо напрежение, с продължителност, варираща от десетки до стотици микросекунди, причинена например от мълния.

Съгласно преходно нарастване разбира, изключително високо напрежение между фазите или фаза на земята с продължителност обикновено до 1 MS.

По своята същност, високочестотни електрически напрежения се разделят на външни и вътрешни.

Външно (атмосферен) възникнат от мълния в близост до обекта или на обекта, обаче се дели на индуцираното напрежение и пряко попадение на мълния свръхнапрежение.

Вътрешни удари възникват на различни промени или настройка на параметрите на мрежата верига (смяна на скока).

И съответно, защита от пренапрежение е проектиран:

    - за защита срещу пренапрежение буря - превключване на защита от пренапрежение.
