Свредла - статия

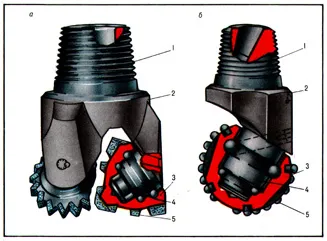

Ролкови конус свредла, направени по-голяма част от общия обем на масло пробиване. дупки газ и взрива. Roller конус свредло (или свредло за пробиване) се състои от (един, два, три, четири или шест конична) сферични или цилиндрични ножове монтирани на търкалящи лагери или плъзгащи (или комбинации от тях) с шийка на секциите на свредлото. Основният вид на ролка конус бита за пробиване твърдо вещество - (. Фигура 1, а) trohsharoshechnoe малко, по време на пробиване на дълбоки кладенци е разпространил също odnosharoshechnoe свредло (Фигура 1 б,.).
Според принципа влияние върху скалите подвижния нож свредла са разделени на трошене и drobyasche-срязване. Бормашина бита сплескване действие, характеризиращи се с минимално плъзгане на зъбите, поради подвижния ножове колят и липсата на действието на фрезоване върху стената на добре периферни зъби; разграничават следните типове: T - за пробиване на хард рок, TK - твърди абразивни скали. TC - хард рок с ивици от силна, ток на късо съединение - твърдо силно абразивен рок, K - хард рок, ОК - много твърди скали. Ролкови конус свредла drobyasche-срязване действие на зъбите, характеризиращи се с повишаване на плъзгане на подвижния ножове колят и сондажната стена. Видове свредла drobyasche срязване действие: М - за пробиване иглолистна дървесина, МЗ - меки абразивни скали, МК - скали мека с ивици от средна твърдост, МПК - меки абразивни скали с ивици от средна твърдост, C - скали на средна твърдост, NW - абразивни скали средно твърда, CT - среден хард рок с ивици твърди. Кутери (рамена) на подвижния нож бита тренировка се смилат зъби или зъби формован карбид и комбинации от зъби със зъби върху повърхността на конуси. За да се увеличи конусите от абразия износване устойчивост на депозиран смила зъби карбид, състояща се от зърна на волфрамов карбид. За да се намали износването на малко диаметър периферни короните битовете видове С, CT, и Т са Т или Т-образно. Геометричната форма и параметрите на зъбите (височина, дължина, смола, и компенсират конуси оси) различно (намалени от тип с типа М Т) и в зависимост от физичните свойства скали пробити. Модерни оръжия фрези свредла изработени от карбид вмъкване карамфил с призматични (типове МЗ, NW, WIP и ТК) и сферични (тип TC) работни глави. Prop валяк конус свредло по време на завъртането на режещото предава аксиален товар от сондажната през канелката и подвижния ножа за въоръжаване на тялото, която е в контакт с камъни по низходящи. бита опори тренировка се използват като радиални ролкови лагери, лагери и плъзгащи лагери, контактен ъгъл - лагери, тяга - лагери плъзгащи. Фиг. 2 показва най-известните вериги опори, които се използват в валяк режещи свредла. Всеки резе има лагер сачмен лагер, подпорна валяк нож на списанието е и получаващ аксиален WOB компонент.

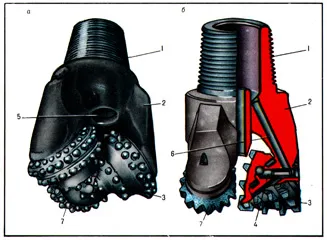

За предоставяне на промивната течност чрез бит до дъното на кладенеца в валяк конус свредла имат специално измиване или духат устройства. В зависимост от конструктивно изпълнение изолирани sharoshechnye тренировка бита с централен, страна чрез промиване и продухване с въздух. Свредло с централен промиване има един отвор в центъра на битови 3 или отворите или процепите в корпус (измиване плоча), чрез която промиване течност е насочено към режещия инструмент в централната част на кладенеца. В бита с латерална промиване (струя свредло, фиг. 3, а) промивна течност чрез дюзи, насочени между конусите в периферната зона на дъното на кладенеца.
Битовете за пробиване с продухване с въздух, газ или смес въздух-вода е една част от потока през централния отвор в тялото на малко се подава към инструмента, а другата (Фигура 3b.) - чрез специални канали в краката и техните осите влиза конуси кухина поддържа за тяхното охлаждане и пречистване на отпадъчни материали. Когато пробиване доменните дупки в Bits използва за отстраняване на проверка на въздуха вентили, които осигуряват незабавно затваряне на бита централната чистка канал след спиране на подаването на въздух и по този начин позволяват на всмукване на скални частици в кухината на тялото на малко над входа на каналите духат лапи.

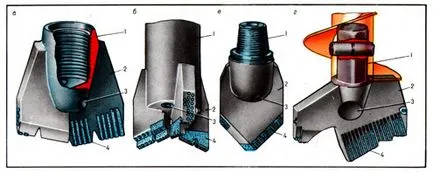

Остриета свредла, предназначени за пробиване ротационен метод на мека до средно твърда скала.
За допълнителни операции (сондажни цимент мостове, металните в кладенеца) са произведени фрезови свредла: тип DF под формата на плосък смилане, долната работна повърхност, която е оборудвана с волфрамов карбид зъби или остриета стърчащи над тялото на свредло; подреждане тип с VFTC карбид карамфил 3 спирали с плавен преход от централния канал бит в работната област.
За пробиване с изрязването прилага, конус и острие пробивна глава, която е произведена за специални kernopriomnyh устройства с подвижна и неотстранима kernopriomnikami. Изрязването малко със свалящ kernopriomnikom ви позволи да изберете низходящ ядро, без да вдигате сондажната колона.
Kernopriomnik със сърцевина отстранява от приплъзне и, се спуска в сондажния тръба с spetsialnyoy лебедка и главата за свредло се повишава само след нейното влошаване с колоната. Когато е необходимо изрязване, бит с неотстранима kernopriomnikom за отстраняване на ядрото от сондажа да се вдигне цялата сондажната колона; в тази част на главата не са износени. Kernoobrazuyuschie елементи на битовете, предадени основните минимални странични сили, което намалява вероятността от разрушаването му; зачервяване канали в главата за свредло са подредени така, че струята на промивен разтвор преминава kernopriomnik.
Свредла и пробивна глава са изработени от трайни и износоустойчиви материали, тъй като по време на пробиване на бит и действа аксиални ударни натоварвания, въртящ момент, и налягане и реактивност на промивна течност. За секции (лапи) и шишарки на сондажни бита използвани hromnikelmolibdenovye, хром-никел и никел-молибден стомана. Издадена свредла и пробиване главата, оборудвани с естествени или синтетични диаманти (вж. Diamond пробиване). Някои видове свредла са направени от стомана електрошлаково и вакуум дъга претопяване.
Подобряване на свредлото е в посока на подобряване на техните структури: създаването на нови схеми за лагери с маслени капсуловани лагери за ниска скорост и пробиване с висока скорост; използването на нови форми карбид карамфил; намери повече износоустойчиви материали; подобряване на производството на точност на части и монтаж на свредла и използването на подобрен промиваща течност верига доставка до дъното на кладенеца. Вижте. Също така малко тренировка.
