Интерфейси за свързване на дисплей

Класически аналогов интерфейс (VGA)

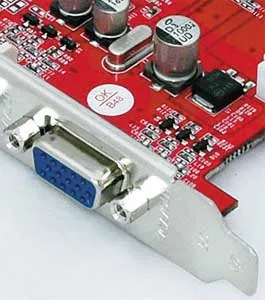

В компютрите, той отдавна се използва от 15-пинов аналогов интерфейс D-Sub HD15 (Mini-D-Sub), който традиционно се определя като VGA интерфейс. VGA интерфейс предава сигнали на червено, зелено и синьо (RGB) и информация за хоризонтално завъртане (H-Sync) и вертикална синхронизация (V-Sync).

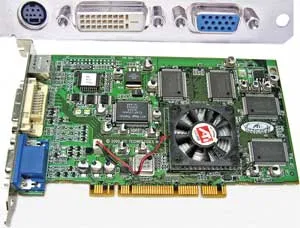

Така конектор DVI-I може да бъде свързан към цифрови и аналогови дисплеи. Интерфейс адаптер с DVI-I към VGA обикновено се доставя с много графични карти и ви позволява да свържете стари монитори с 15-пинов куплунг D-Sub (VGA).

DVI цифров интерфейс

DVI-intefeys (TDMS) е разработен предимно за цифрови монитори, които не изискват прехвърлянето на графична карта цифрови сигнали в аналогови.

В допълнение, цифров интерфейс DVI (и двата DVI-I и DVI-D) са две разновидности - Single Link и Dual Link, които се различават по броя на контактите (а Dual Link използва всички 24 цифров контакт, и Единна Link - само 18 ). Single Link е подходящ за използване в устройства с резолюция до 1920x1080 (пълна разделителна способност HDTV) за бо разрешителни lshih необходими са Dual Link, която ви позволява да се удвои броят на пикселите, показани.

HDMI цифров интерфейс

HDMI интерфейс използва същите технология TDMS сигнали, и DVI-D, така че има адаптери евтини за тези интерфейси.

Новият интерфейс UDI

По-рано тази година, Intel съобщиха от компанията нов цифров интерфейс UDI (Unified Display Interface) за цифрови монитори към компютъра си. Докато Intel наскоро обяви разработването на нов тип връзка, но в близко бъдеще планира да се откаже напълно стария аналогов VGA интерфейс и свържете компютъра към устройството на дисплея чрез новата дигитална интерфейса на UDI, наскоро разработен от инженерите на компанията.

Създаване на нов интерфейс се дължи на факта, че както за аналогови VGA интерфейс, а дори и цифров DVI интерфейс, според представители на Intel, сега безнадеждно остарели. В допълнение, тези интерфейси не поддържат най-новите системи за защита на съдържание, които са оборудвани с ново поколение цифрови носители като HD-DVD и Blu-лъчи.

Новият интерфейс е напълно съвместим с HDMI, и ще подкрепи всички понастоящем известна система за защита на съдържание, която безпроблемно ще играе на новия медиите, снабден с защита от копиране.

Новият DisplayPort интерфейс

DisplayPort е отворен стандарт, разработен от редица големи компании като ATI Technologies, Dell, Hewlett-Packard, NVIDIA, Royal Philips Electronics и Samsung Electronics. Предполага се, че в бъдеще ще DisplayPort универсален цифров интерфейс за връзка различни видове дисплеи (плазма, течни кристали, CRT монитори и т.н.) към различни домакински уреди и за компютърна техника.

В случай на S-Video Ситуацията е проста - в търговската мрежа S-Video кабел или адаптер за други SCART съединител тип.

Проводници за предаване на съставния сигнал може да бъде достатъчно дълго (за удължаване на проводници могат да се използват прости адаптери).

S-Video оформление е както следва:

GND - «земята" за Y-сигнал,
GND - «Земя" за S-сигнал;
Y - яркост сигнал;
С - цветност сигнал (съдържащ две цвят разлика).

Ако S-Video-изход може да работи в режим на композитни доставка сигнал, вторият контакт терминал обслужва своя "земя", а четвъртият - на сигнала. На сгъваема S-Video-приставка, която е необходима за производството на контактите на адаптер обикновено са преброени. Съд и щепсел са номерирани огледало.

За да се свържете с композицията с SCART или S-Video-източници са на разположение за продажба на различни адаптери. Много от тях са универсални (двупосочно) с вход-изход ключ.

Налице е също така прости еднопосочни адаптери, адаптери за свързване на моно или стерео звук, както и конектори за включване контрол. В този случай, когато трябва да се свърже с едно устройство наведнъж две, можете да използвате SCART-сплитер на две или три части. Тези, които не харесвате, или които се предлагат варианти на разположение да направите своя собствена, в съответствие с задания за контакт в SCART, дадени в таблицата. 2.

Номериране на щифтовете на конектора обикновено съдържа:

Например, за да въведете или отнемат съставния сигнал с конектор SCART е необходимо да се вземе коаксиален кабел с характерен импеданс на 75 ома и разпространение външна обвивка ( "почва") и вътрешен проводник (съставен сигнал) към SCART-конектора.

съставния сигнал се подава до 20 конектор контакт SCART;
"Земя" - с 17 минути в контакт кабел SCART.

Съставният сигнал - 19 минути контакт SCART съединител;
"Земя" - с 17 минути в контакт кабел SCART.

Съответстващите контакти в производството на адаптер за S-видео също е показан в таблицата. 2.

Pin 1 S-Video - 17-ти контакт SCART;
2-ри контакт S-Video - 13-ти контакт SCART;
Трета контакт S-Video - 20 минути за контакт SCART;
Четвъртия Свържи S-Video - 15-ти контакт SCART.

Pin 1 S-Video - 17-ти контакт SCART;
2-ри контакт S-Video - 13-ти контакт SCART;
Трета контакт S-Video - 19 минути за контакт SCART;
Четвъртия Свържи S-Video - 15-ти контакт SCART.

Първият контакт мини-DIN 7-пинов (GND, «Земя") - 17 минути за контакт SCART;
2-ри контакт мини-DIN 7-пинов (Зелен, зелен) - 11-ти контакт SCART;
Трета контакт мини-DIN 7-щифт (синхронизация, сканиране) - 20 минути контакт SCART;
Четвърто контакт мини-DIN 7-щифт (Blue, син) - 7 минути контакт SCART;
5 минути контакт мини-DIN 7-пинов (GND, «земя") - 17 минути за контакт SCART;
Шести щифт мини-DIN 7-щифт (червено, червено) - 15та контакт SCART;
Седми щифт мини-DIN 7-щифт (3 V RGB контрол на режима) - 16-та минута контакт SCART.

За всички видове адаптери искате да използвате висококачествени кабели с импеданс от 75 ома.

По принцип, това устройство може да се направи независимо. сигнали за съответствие VGA и SCART ще бъде следното:

VGA SCART PIN SCART Описание;
VGA RED - на контакта 15-SCART;
VGA GREEN - 11 минути контакт SCART;
VGA BLUE - на контакт седми SCART;
VGA RGB ЗЕМЯТА - 13 минути, или 9-та или 5-та контакт SCART;
VGA HSYNC - VSYNC - на 16-ти и 20-ти контактите SCART.

Също така ще бъде необходимо да се представя + 1-3 В 16-та минута контакт SCART 12 и 8 минути контакт SCART да преминат към AV режим с аспектно съотношение 4: 3.
