Ток, напрежение, мощност от основните характеристики на електричеството
Така например, в нашия апартамент е над енергията на тел електрическа от далеч разположени генераторите и вода през тръба от помпата създава налягане. Въпреки това, прекъсвача прекъснатото схема не позволява крушки и закрит кран - чешмяна вода за къпане. За извършване на работата, необходима, за да включите ключа и включете чешмата.
Насочен поток от свободни електрони нахлуват проводниците на електрическата крушка с нажежаема жичка (електрически ток наведнъж). който ще излъчват светлина. Водата тече от чешмата ще се оттича в мивката.
Тази аналогия може да се разбере количествените характеристики на тока, свързани с скоростта на власт течност движещ се оценяват други параметри.
захранващото напрежение се сравнява с потенциалната енергия от източник на течност. Например, увеличаване на помпата на хидравлично налягане в тръбата създава по-голяма скорост на движение на течности, и увеличение на напрежението (или фаза разлика между потенциалите - входящите проводници и работните нула - отработени газове) ще увеличи интензивността на крушки, защото на радиация.
Устойчивост електрическа верига се сравнява със спирачната сила на хидравличния поток. Скоростта на движение се отразява на потока:
заразяване и част от каналите промяна. (В случая на кран - позиция на регулиращия вентил.)
Големината на електрическото съпротивление засяга няколко фактора:
структура агент определя наличието на свободни електрони в проводника и засягащи съпротивление;
площ на напречното сечение и дължина tokovoda;
Електрическото захранване също е в сравнение с енергийните възможности в хидравликата на потока, и оценява от извършената работа за единица време. Мощност на уреда, изразена по отношение на консумацията на ток и прилагане на напрежение (за постоянен и променлив ток вериги).
Всички тези характеристики са известни ток разследван от учени, които са дали определяне ток, напрежение, мощност, устойчивост и математически методи, описани взаимна връзка помежду им.

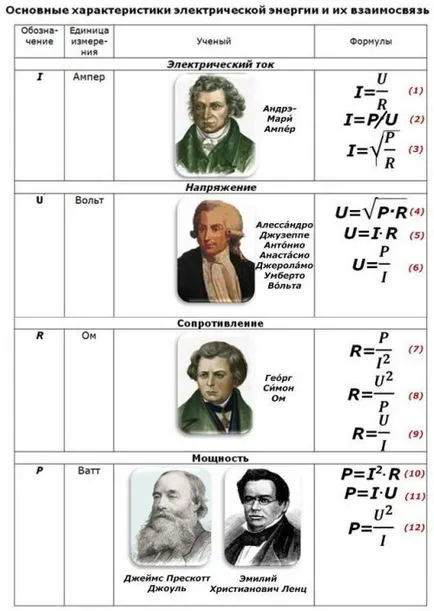

Следващата таблица показва общите отношения за постояннотокови електрически вериги, които могат да бъдат използвани за анализ на конкретни схеми.
Помислете за няколко примера за използването им.
Пример №1. Как да се изчисли съпротивлението и мощността
Да речем, че искате да вземете ограничаване на текущата резистор за захранване на осветлението на веригата. Ние знаем, че на борда на захранващото напрежение «U» мрежата от 24 волта и консумация на ток «Аз» в 0.5 ампер, което не може да бъде надвишена. От израза (9) изчисляване на устойчивост Ом закон «R». R = 24 / 0,5 = 48 ома.
На пръв поглед стойността на резистор се определя. Все пак, това не е достатъчно. За надеждна работа обсипан искате да извършите изчисления мощност за текущо потребление.
Под действието на закон на Джаул е - Ленц активна мощност "P" е право пропорционална на «аз» ток, преминаващ през проводник и приложено напрежение «U». Тази връзка е описана с формула (11) в таблицата.
Очаква: P = 24 # 903; 0,5 = 12 вата.
Същата стойност се получава, ако употреба формули (10) или (12).
Изчисляването на консумация на ток резистор власт показва, че програмата трябва да се избере да се използва стойността на 48 ома импеданс и 12 вата. Resistor по-малко енергия не може да издържи на приложени натоварвания ще се загрява и изгаря с времето.
Този пример показва зависимостта на двете силата на потребителя и да повлияе на натоварване ток напрежението линия.
Пример №2. Как да се изчисли на тока
За група от контакти, предназначени за доставка на домакински уреди в кухнята, трябва да вземем прекъсвача на защитна верига. Електрически устройства за паспортните данни на 2.0, 1.5 и 0.6 кВт.
Решение. Апартаментът се използва монофазен мрежа от 220 волта. Общата мощност на всички устройства, свързани с работата, в същото време, ще бъде 2,0 + 1,5 + 0,6 = 4,1 кВт = 4100 вата.
Съгласно формула (2) определяне на общите текущи потребителски групи: 4100/220 = 18.64 А.
Най-близкият по номинална стойност на прекъсвачите е 20 ампера. Тя и изберете. долно машинно стойност при 16 А ще бъде окончателно спрян от претоварване.
Разликите електрически параметри верига променлив
При анализа на електрическите параметри да разгледа особеностите на работата им в AC вериги, когато, чрез влиянието на честотата на властта в кондензатори, които имат капацитивен товар (смени сегашния вектор 90 градуса напред от вектора на напрежението), а намотките криволичещите - индуктивен (ток от 90 градуса изостава на напрежение). В електротехниката, те се наричат реактивни товари. Те създават сложна реактивен загуба на мощност «Q», която работи полезна работа.
В активните натоварвания не дефазиране между тока и напрежението.
По този начин, се добавя размера на активна мощност уреда на AC вериги реактивен компонент, поради което общата мощност се увеличава, което се нарича пълен индекс и обозначени «S».
Променлив ток в еднофазна мрежа
Електрическият ток и напрежение на търговски честотата варира синусоидално с времето. В съответствие с това е налице промяна на властта. Определете си възможности в различни моменти от време моментни няма смисъл. Следователно избран агрегат (интегриране) стойностите за определен интервал от време, обикновено - вибрации период Т.
Познаването на различията на параметрите вериги за постоянен и променлив ток мощност позволява корекция на броя на тока и напрежението във всеки отделен случай.
По принцип те се състоят от три идентични схеми еднофазни, които са изместени един спрямо друг в равнината комплекс от 120 градуса. Те са малко по-различни товари във всяка изместване на фазата на тока от напрежението от ъгъла # 966;. Поради тази неравномерност се генерира I0 ток в нулевия проводник.
Променлив ток трифазен мрежа
Напрежението в тази система се състои от напреженията в етапите (220) и линия (380).
мощност устройство трифазни който е свързан към схема състои от компонентите във всяка фаза. Тя се измерва с помощта на специални устройства: ватметър (активен компонент) и varmeters (реактивен). Изчислете общата консумация на енергия на трифазен устройство може да се базира на измервания и varmeters ватметър с използването на триъгълния формула.
Налице е индиректен метод за измерване се основава на използването на волтметър и амперметър последващите изчисления получени стойности.
Можете също така да се изчисли общата консумация на ток, знаейки, че стойността на общата мощност S. За да направите това, тя се раздели на стойността на мрежовото напрежение.
