Увеличение на микроскоп
Увеличение е отношението на линейните размери на изображението на обекта, както се вижда през микроскопа на линейните размери на един и същ обект, който се вижда с невъоръжено око на разстояние най-доброто зрение (нормалното око, за да се изравни с двадесет и пет см).
Известно е, че увеличението на микроскопа може да се намери по формулата:
където L - разстояние между горната и долната фокус фокус леща на окуляра; L - разстоянието от най-добрата визия; равна на 25 см; F1 и F2 - фокусните дължините на цел и окуляр.
Познаването на фокусното разстояние F1. F2, а разстоянието между тях може да намери л увеличението на микроскопа.
Определяне на границата на резолюция на микроскопа
Лимитът за резолюция на микроскопа се нарича най-късото разстояние между две точки на обекта, в който те са видими под микроскоп отделно. Това разстояние се определя от формулата:
където λ - дължина на вълната на светлината; п - пречупване индекс на средата между обектива и обекта; ф - обектив отвор равен на ъгъла между крайната лъчи конична светлинния лъч навлиза обектива на микроскопа.
Всъщност разпространява светлината от обекта на обектива на микроскопа в конус, който се характеризира с ъглово отвор (Фигура 2а.) - ф на ъгъла между крайните лъчи конична светлинен лъч въвеждане на оптичната система. В ограничаване случай, съгласно екстремни лъчи на светлинния лъч Abbe бъдем конични греди, съответстващи на центъра (нула) и първи главен максимуми (фиг. 2 б).
Стойността 2nsin U се нарича числовата апертура на микроскоп. Числовата апертура може да бъде увеличена чрез използване на специален течна среда - потапяне - в пространството между стъклото на капак на обектива и микроскоп.
Фиг. 2. конус на светлина размножаване (а) и ъгловото отвор (б)
В потапяне системи в сравнение с идентични "сухи" системи получават по-голям ъгъл отвор (фиг. 3).

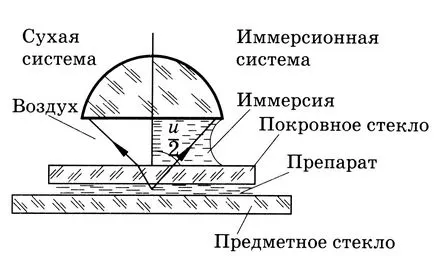

Фигура 3. система Схема потапяне
Както се използва потапяне вода (п = 1,33), кедрово масло (п = 1514) и други. За всяко потапяне специално изчислява леща и може да се прилага само за това потапяне.
Формулата показва, че границата на резолюция на микроскопа зависи от дължината на вълната светлина и числовата апертура на микроскопа. Колкото по-малка от дължината на вълната на светлината и по-голяма е стойността на отвора, по-малката Z, и следователно по-голяма граница резолюция на микроскопа. За бял (дни) светлина може да вземе средната стойност на дължина на вълната λ = 0,55mkm. Индексът на пречупване на въздуха е п = 1.
Микроскоп MBS-1
MBS-1 - ctereoskopichesky микроскоп, като се дава директен триизмерен образ на обекта, като в предава и отразената светлина.
Микроскопът се състои от 4 основни части:
- оптична глава с механизъм за груба храна;
Микроскоп етап се състои от кръгла тяло, вътре в който е монтирана ротационно рефлектор огледални и матови повърхности. За да работите с луминесцентно осветление е предвидено в жилищния нишата, през които светлината преминава свободно. В задната част на корпуса на маса има отвор с резба за електрически осветител. На статив, монтиран микроскоп оптична глава - основната част на устройството, която е монтирана в най-критичните оптични компоненти.
В оптичната глава тялото поставен барабан с определена него Галилеец. Завъртане на барабана ос посредством дръжки с приложни цифри 0,6; 1; 2; 4; 7 постигне различни варио обективи. Всеки барабан позиция ясно определена от специален пружинен фиксатор. С помощта на дръжката на микроскопа на статив, преместете оптичната глава, да се постигне най-рязък образ на обекта.
Цялата оптичната глава може да бъде преместен на стойка прът и се фиксира във всяка позиция с винт. Очна дюза има направляващ представяне правоъгълна част с две дупки за очила лещи.
Погледни през окуляра тръби трябва да се насочат към намиране на позиция, в която двете изображения са намалени до един. В непосредствена близост до съсредоточи микроскопа по предмета на изследването, както и въртенето на рефлектора да се постигне еднакво поле на осветяване. При определянето на патронника осветление лампа се премества към колектора, за да се постигне най-доброто осветяване на наблюдавания обект.
По принцип MBS-1 е предназначена за preparirovalnyh работи, да следи обекти, както и за линейни измервания или измервания на местата на площ на наркотици. Оптичен микроскоп схема, показана на фиг. 4.

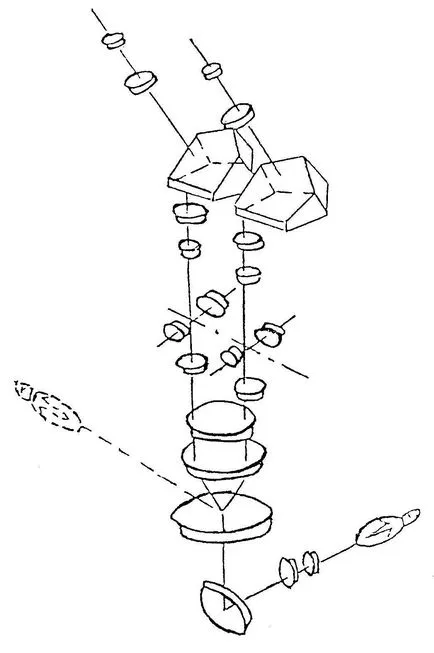

Оптично верига MBS-микроскопски 1, показан на фиг. 4.
При работа в източника на преминаваща светлина (1) чрез рефлектора (2) и колектор (3) осветява прозрачен препарата, монтиран на етап (4).
Специалната система, състояща се от 4 лещи (5) с фокусна дължина = 80 mm и две двойки Галилеевите системи (6) и (7) се прилагат като леща, зад която има лещи (8) с фокусна дължина 160 mm, които образуват изображение обект на фокусната равнина на лещата.
Общ линеен увеличение на оптичната система, състояща се от лещата (5), Галилеянина система (6) и (7) и обектива (8) е: 0,6; 1; 2; 4; 7. За лещи (8) са установени две Schmidt призма (9), които позволяват на тръбата за разполагане на очно око на наблюдателя без обръщане на изображението на обектива.
