Узо - това е в стенограмата на електрически, окабеляване и как да изберем

Когато се работи с домакински електроуреди винаги има риск от токов удар, когато докосвате металните части случайно станали на живо. За да се избегне токов удар е необходимо да се незабавно изключете уреда от електрическата мрежа.

Тази задача е да работи успешно защитни устройства - RCD. В момента на разположение в различни видове устройства с широк спектър от технически параметри за използване в монофазни и трифазни мрежи.

принцип на работа

За да се защити мрежата се използват къси прекъсвачи, които винаги трябва да се постави заедно с RCD

Мрежовото напрежение се подава електрически уреди на два проводника, от които единият е неутрален и втората фаза. А неутрален проводник е свързан към земята, а фаза AC напрежение е 220 V. При нормална работа на оборудването токът във всеки проводник със същата величина, но различни по посока.

Ако абсолютния фаза тел докосва хората, през тялото му започва да тече ток, който е заземен. Този ток се нарича изтичане на ток. Общият фаза проводник ток веднага увеличава количеството на изтичане на ток в нулевия и остава на същото ниво.

RCD с диференциален трансформатор улавя възникналия разлика и веднага се разпада мрежовите контакти. Деактивирането е много бърз, за ​​частица от секундата, и се появява критично нараняване.

Такива дефектнотокови защити, се наричат ​​"защитен вид", и издадени на различни токове на утечка: 6, 10, 30 mA. Конвенционалните помещения устройство 30 mA опазване на човешкото. В райони с висок риск (бани, влажни мазета) по-подходящи устройства с по-малко ток на утечка.

Утечките се проявяват във времето и в окабеляването поради влошаване на изолацията. Те могат да достигнат значителни стойности, особено в големи сгради с разпределена електрическа мрежа сила и да причини пожар. За да се предотвратят пожари поставят 100-300 mA RCD, които се наричат ​​"огън".

Моля, имайте предвид, че всички тези устройства отговарят само до появата на изтичане на ток. Те не се защити мрежата от късо съединение, тъй като няма ток на късо съединение дисбаланс в неутрални и фазови проводници, макар и да се увеличава в незаконни хиляди пъти. За защита на мрежата срещу късо съединение използване прекъсвачи. който винаги трябва да бъде поставен с RCD.

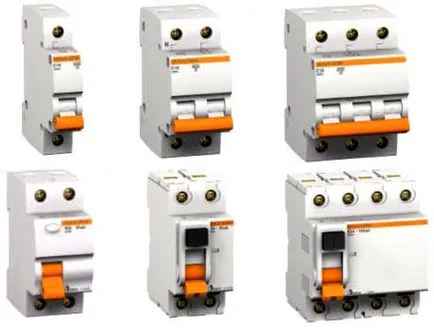

Industry произвежда електромеханични и електронни дефектнотокови защити. В основата на двата модела е диференциален трансформатор, но във втория вариант, настоящото дисбаланс се усилва от електронна схема.

В резултат на това електронни дефектнотокови защити са по-чувствителни и по-бързо, за да изключите устройството от мрежата. Но те се нуждаят от захранване, което може да изчезне в някои случаи за работата си, а след това на защитата няма да работи. Електромеханични устройства не се нуждаят от стреса и винаги огъня. Следователно те се считат по-надеждни, макар и не толкова бързо.

Ако се свърже електрически не съдържа собствено захранване, регулиране и преобразуване на напрежението устройства, на токове, които могат да се появят в него, ще имат синусоидална характер (и захранващото напрежение). От такива редуващи дефектнотокови защити ток AC тип защита.

В по-сложни устройства, например, в перални машини с променлива скорост или в компютрите, изпуснати токове могат да носят еднополюсен импулсна характер. В този случай, трябва да се сложи предпазните устройства от тип А.

Най-бягане и евтини - AC тип дефектнотокови защити. Но напоследък, препоръчва използването на тип А. В болници с изискан оборудване, като например използваните инструменти, които не реагират само на AC синуса и пулса, но на постоянен ток на утечка.

Индексът S и Г, са налице, след като се уточни вида на устройството, да кажем, че спирането на мрежата ще се случи и с известно закъснение. Тези проби се използват в схеми за защита, с последователното свързване на няколко RCD (например, пожар и защита), за да ги накара да реагира на появата на утечките с времезакъснение.

И електромеханични и електронни освобождаване RCD за монофазни и трифазни мрежи. През първото работно напрежение е 230 V, на втория - 400 V. Standard ниво на защита IP 20, работен температурен диапазон от -25 на ... + 40 градуса.

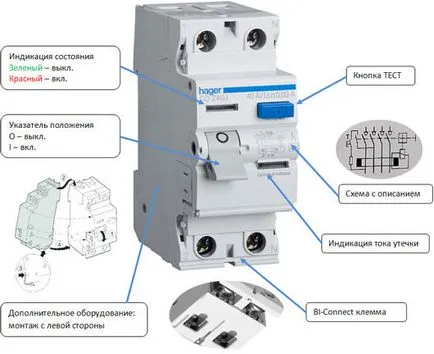

Схема дефектнотокови защити

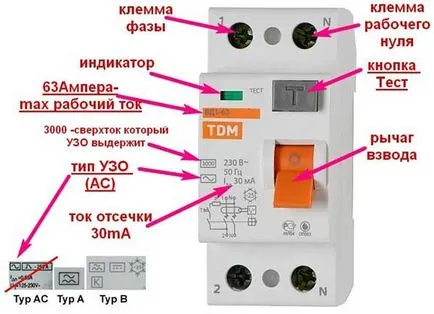

маркиране

лист устройство или на предната страна са посочени:

• Работното напрежение (230 или 400);
• Номинален ток за RCD продължава да функционира. Стандартните стойности: 16, 25, 32, 40, 50, 63 усилвател;
• текущата настройка - изтичане на ток, при което работи устройството. Типичните стойности са: 6, 10, 30, 100, 300, 500 mA;
• AC тип устройства А, В, или символи в полето: синусоидална (AC) квадратен вълна и синусова вълна (А), квадратен вълна, синусова вълна, права линия (В);
• Допълнителни кодове S или G;
• Електромеханична или електронен вид.

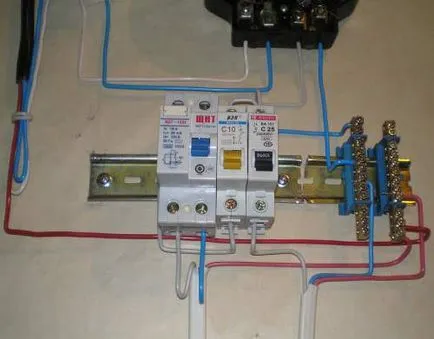

Окабеляване в апартамента

Общи правила за избора

Изборът на правилната техника винаги е сложен и нееднозначен процес, който има няколко опции. Основните точки, които трябва да бъдат разгледани:

1. RCD винаги е включена с прекъсвача. Номиналният ток е да бъде една стъпка по-висока от номиналната прекъсвач ток. Например, ако има превключвател на 16 във веригата, за RCD трябва да е 25 А.
2. В съответствие със схемата на властта къща (апартамент) за всеки RCD посочено настройки и въведете необходимия ток (А, с необходимите показатели). В повечето случаи, огън RCD е избран с ток от 100 mA и защитно - 30 mA.
3. Кое устройство предпочитате - електронен или електромеханичен - въпрос на вкус.

Правилник за свързване и работа

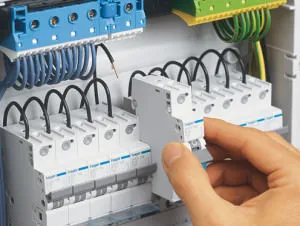

За съвременните защитни устройства трижилен тип електрическа мрежа TN-S и TN-C-S, монтирани в панела отваряне с прекъсвач. Малък апартамент с една малка част от източниците на потребление е само едно устройство.

Ако апартаментът е голям, потребителите са разделени на групи. На всяка група поставят своите RCD. За всяка група, избрана тип устройство (А, AC, В) с изчислената номиналния ток и ток на утечка. На входа представляват огън превключвател 100-300mA изтичане на ток и евентуално забавяне на времето за реакция.

В частни домове често слагам едно общо нещо - Fire RCD (тип AC, токът от утечки 100-300 mA, особено ако старата окабеляване) и всяка група потребители - защитно (ток на утечка 30 ma), с отделен прекъсвач.

Остатъчният ток се изчислява в зависимост от дължината окабеляване, броя и вида на електрически консуматори (подово отопление, котли, сауна). За места с висока влажност - бани, сауни, влажна сутерен, изберете по-малък ток на утечка - 10 mA.

Жилището със старата двупроводни мрежи TN-C (без заземяване) защитно устройство може да се постави само в отделен контакт или група от обекти, които са включени в най-опасните електрически консуматори. Най-лесният начин да се реши този проблем, като с помощта на специални chipovat обекти или преносими дефектнотокови защити, които са свързани директно към изхода. Тези устройства са много по-скъпо, стационарен и все още не е широко разпространена.

Схема на свързване без заземяване

RCD не слагам във вериги, които изискват постоянна връзка денонощно. Тези схеми включват алармени системи огън и. Липса на устройството води до незабавно изключване средства за сигнализация, което е недопустимо.

След като се свържете, не забравяйте да се тества за изпълнение. натискане на специален бутон с икона на "Т". Ако RCD с цел, а след това ще се изключи от мрежата.

Ако е настъпило изключване на RCD, веднага се превърне това е невъзможно. На първо е необходимо да се премахнат всички електрически уреди от електрически контакти, и едва след това включване на RCD. Ако той не работи, така че е необходимо да се търсят оборудване, което тече. Ако се задейства, на теча може да бъде в окабеляването или самото устройство се развали. За да намерите на теча в окабеляването има специални устройства. Инспекция и ремонт на устройството се извършва само в специализирани семинари.

Блиц-съвети

• Контрол тестване на RCD трябва да се монтира най-малко 1 път на месец.
• Ако човек едновременно докосва фаза и неутрални проводници, на RCD няма да го защити и не деактивирайте мрежата. Всички електрически работа (гнезда ремонт, ключове, подмяна на крушки) безопасно извършва само без захранване.
• RCD - е старото име. сега е по-правилно, наречен "диференциален превключвател."
• Индустрия произвежда за аварийно прекъсвачи, които са в техните функции напълно заменят прекъсвачът на РМД и верига. Някои хора предпочитат да го постави, защото на ниска цена и лекота при инсталиране. Въпреки това, налице е липса на такава смяна. При задействане на комбинираната единица не е ясно ремонти на мрежата причина: дали има късо съединение, дали има токовете на утечка. Когато се използва отделно и автоматично да доведе до прекъсвача RCD веднага се вижда. Ако автоматичният предпазител, след късо съединение, ако RCD - имаше изтичане на ток.
• Въпреки chipovat изход е скъпо - детска стая е все още си струва да ги подготвя.
• Качеството на защитните устройства зависи от живота. трябва да бъдат закупени само сертифицирани продукти от надеждни доставчици.

---
