Настройване на алармата UAZ Patriot
• Модул байпас на имобилайзера редовен BP-03

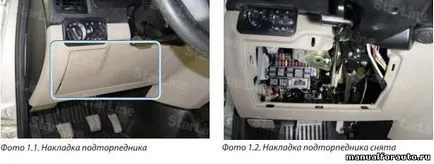

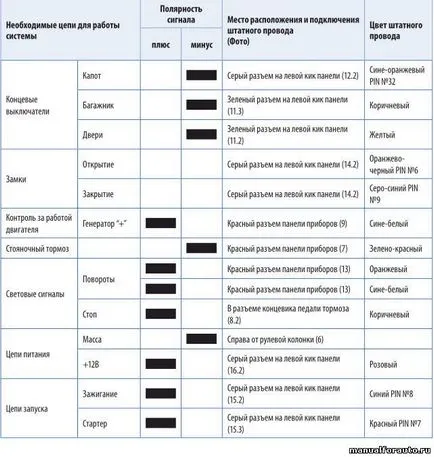

1. Достъп до капака на кутията с предпазителите podtorpednika премахнете Oise Patriot (щракване).

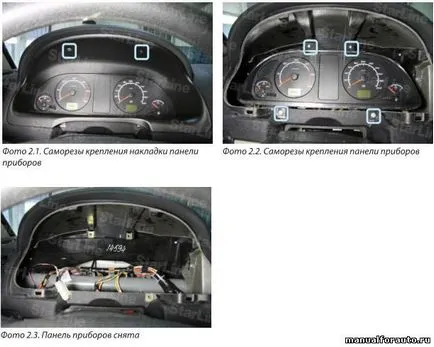

2. Свалете капака таблото Uaz Patriot, отвиват два самонарезни крепежни елементи. След това, ние отвърне 4 винта и извадете таблото.
3. Задайте доведе до левия шкаф предното стъкло UAZ Patriot, бутона за обслужване по всяко удобно място, на антената с вграден сензор за удар и наклона на предното стъкло.

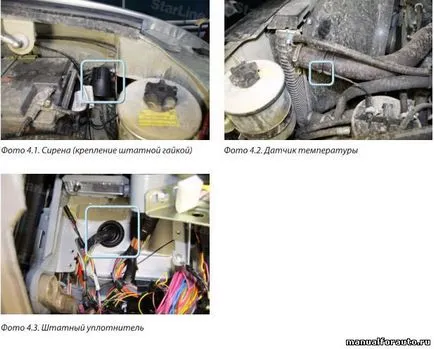

4. Настройте под капака на сирената към Oise Patriot и сензора за температура на двигателя. Проводниците са прокарани чрез редовно уплътнението от лявата страна на защитния елемент на двигателя.

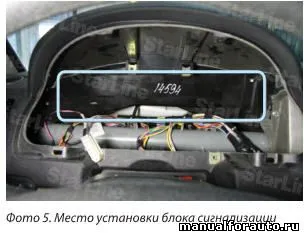

5. Устройството за сигнализация е монтирана зад арматурното табло Uaz Patriot.

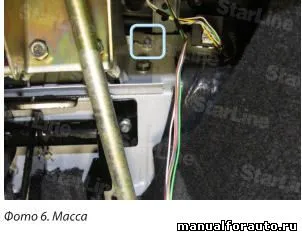

6. Свързване на "масата" на сигнализация отдясно на кормилната колона.
7. Съединителят за ръчно управление на спирачката включва в червено табло съгласно Схема 1

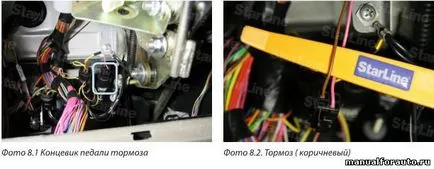

8. Ако е необходимо, свържете съединител ремарке спирачния педал за управление на спирачния педал
9. Engine Start Control се свърже с тел на лампа за контрол на съединителя таблото червената зареждане
10. Модул байпас редовен имобилайзер свържете да се прекъсне един от проводниците стандартните рамки, дъска за ключове, поставени в робота

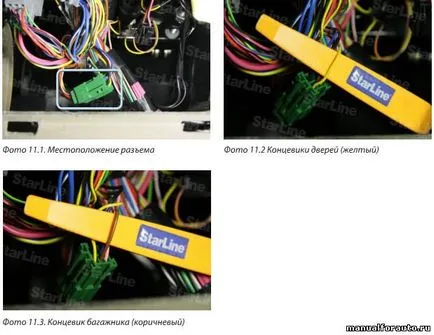

11. В зелената конектора на панела наляво удар свържете ключа на вратата и багажника

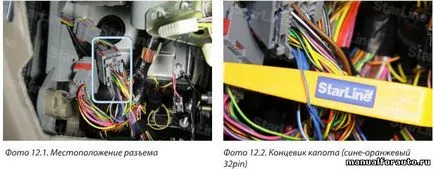

12. В сивата конектора на панела наляво удар, свържете ремарке качулка

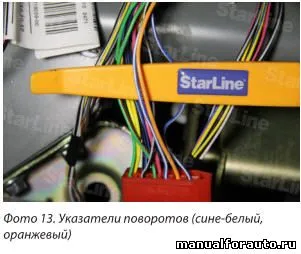

13. червен конектор таблото на свързване пътепоказателя

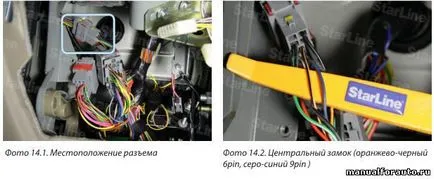

14. Свързване контрол централно заключване съединителя в сиво на панел наляво удар, съгласно Схема 2.

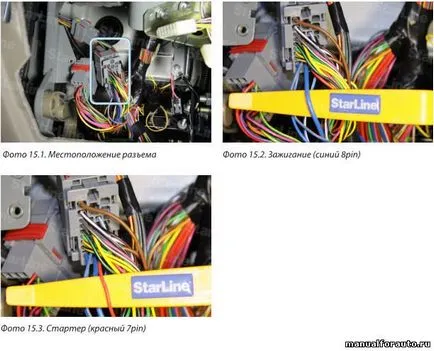

15. Свързване на запалването и стартер сив конектора на панела отляво удар.
Тел захранващ модул сигнал тел сив конектор
Жълт Син (IGN1)
Черен Жълт Червен (ST)

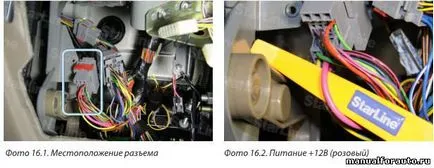

16. Свързване на сигнал мощност и модула на мощността в сивата конектора на панела отляво удар.
Тел захранващ модул сигнал тел сив конектор
Розов Червен (+ 12V)
17. програмируеми параметри при стартиране (виж таблица 2 за инструкции за инсталиране)
Програмируеми функция стойност на функцията
Номер 09 -Duration превъртане стартер 6.0 секунди
Номер 12 -aktivatsiya щепсел подкрепа
при работа на двигателя при затягане на ръчната спирачка
18. Създаване на шок датчика и наклона. Проверка на алармата. Сглобяването на Oise интериор Патриотът получаване на обратна последователност.
