Свързване електретен микрофон
C Искам да ви споделя моя опит електретен микрофон. Не съдете строго, защото той не е имал електронен профила на образование, но само един аматьор - самоук. Бързам да кажа, че при изчисляването на схемата е извършено, както и всички избрани емпирично. Но тя работи и чувствителността на микрофона е доста добър. В следващата статия, ще го свържете към микроконтролера

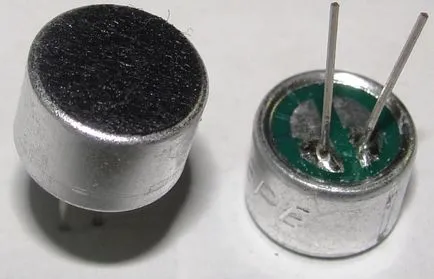

Как един електретен микрофон?
В неговата структура и принцип на работа на електретен микрофон може да се класифицира като кондензатори, с изключение на това постоянно напрежение, предоставена от заряда на електретен. Electret се прилага към мембраната и нейните свойства, той е в състояние да задържа заряд достатъчно дълго време.
Поради факта, че този клас микрофони висок импеданс характерни, поставени в техния източник тяло последовател FET. Пак посредством изходния импеданс се намалява до стойност от 3 ... 4kOm че, когато е свързан към входа на усилвателя на микрофона води до намаляване на загубите в сигнала.
Широко разпространени електретен микрофон с три и два терминала. Три отделителните микрофони имат изход източник, и две отделителната проектирани на принципа на усилвател с отворен изтичане.
Електретен микрофон, като много високо качество и умерено скъпи, с високо качество на акустиката в много отношения превъзхожда динамични микрофони.
За оптимална производителност, микрофонът е необходимо, когато е свързан към входа на усилвателя, да му представи необходимата мощност. В зависимост от модела на обхвата на устройството напрежение може да бъде от 1.5V до 12V.
Три особености на структурата на изхода за електретен микрофон, характеризиращи минус връзка с корпуса. Се захранва директно чрез положителния изход. Освен това, чрез свързващия кондензатор се свързва към входа на усилвателя мощност.
За две електретен микрофон изход характеристика на захранването през текущата ограничаване резистор в положителен изход. Изходният сигнал се приема веднага. Освен това, по същия сигнал се подава през свързващия кондензатор към входа на усилвателя мощност.
Electret микрофон е един вид кондензатор, чийто капацитет menyaetsya в зависимост от звуковото налягане върху лигавицата. За да чуете тези слаби вибрации трябва усилвател с добра печалба.
За да се получи добър печалба излитания транзистори с печалба от около 220. Тези изисквания отговарят BC547 транзистори. Схема ще събере на печатната платка. Веригата има три етапа. При свързване на електретен микрофон на полярността е важно. Недостатъкът на това е на изхода, който е свързан към корпуса. Ако допуснете грешка не работи!
Тъй като товарът се използват слушалки, които са включени в схемата на последния колектор на транзистора. Захранване 5 волта в цялата верига. Напрежението се прилага от USBasp вграден микроконтролер фърмуера) Тук е схемата, която е електретен микрофон имам:
Схема на свързване на електретен микрофон
